德国EA- END-Armaturen阀门型号简介适用工业

、球阀 KA 1/2"，带执行器 ED43，黄铜 / PTFE-FKM，双作用

项目编号KA23-ED43 / AM230AC

黄铜材质的二通球阀，带有符合 *** 5211 的法兰盘和直接安装的气动旋转执行器，开关功能双作用。2 部分主体结构（螺纹），免维护，带有完整的圆柱形通道，并根据 AD 宣传单 A4 进行冲压。用于关闭中性气体和液体介质。

由于旋转驱动的双活塞原理，沿相反方向运动的活塞的力通过两个与活塞牢固连接的齿条传递到一个公共小齿轮。这一原理确保了整个行程的线性扭矩曲线。

对于高于 + 80 °C 的工作温度，请注意数据表中的压力-温度图。

可以在我们的商店在线订购多种版本的球阀：

手动操作

手动操作，内置限位开关盒

气动操作，内置气动驱动，双作用或单作用

气动操作，内置气动驱动器、限位开关和/或电磁阀

电动操作，内置电力驱动

项目编号 KA23-ED43 / AM230AC

描述 球阀 KA 1/2"，带执行器 ED43，黄铜 / PTFE-FKM，双作用

重量 [公斤] 1.430000

控制阀 230V交流电

标称尺寸 1/2"

筑屋材料 黄铜

功能 双作用

4、球阀 KA 1/2"， 带驱动 OD50， 黄铜/聚四氟乙烯-FKM， 双作用

品KA23-OD50

更多信息

品 KA23-OD50

球阀 KA 1/2"， 带驱动 OD50， 黄铜/聚四氟乙烯-FKM， 双作用

重量 [公斤] 1.430000

公称尺寸 1/2"

外壳材料 黄铜

功能 双作用

球体材料 黄铜硬铬电镀

密封剂 聚四氟乙烯

主轴密封材料 聚四氟乙烯/氟氯化碳

活动 气动 - 双作用

连接变体 内螺纹

件式

5、球阀 KA 3/4"，带驱动装置 ED43，黄铜 / PTFE-FKM，双作用

项目编号KA24-ED43

附加信息

项目编号 KA24-ED43

描述 球阀 KA 3/4"，带驱动装置 ED43，黄铜 / PTFE-FKM，双作用

重量 [公斤] 1,232000

标称尺寸 3/4"

筑屋材料 黄铜

功能 双作用

球体材料 镀硬铬黄铜

密封材料 聚四氟乙烯

阀杆密封材料 聚四氟乙烯/氟橡胶

活动 气动双作用

连接方式 内螺纹

连接尺寸 3/4"

工作压力 [bar] 0

工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -20

环境温度高达 [° C] +80

介质温度 [°C] -20

介质温度高达 [° C] +120

外壳设计 2 部分

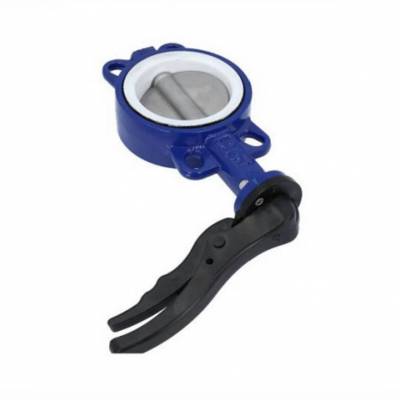

6、蝶阀DN40，BA531006 PN10/16，长度EN558-20，GGG/PTFE/不锈钢1.4408，120°C

项目编号BA531006

附加信息

项目编号 BA531006

描述 蝶阀DN40，PN10/16，长度EN558-20，GGG/PTFE/不锈钢1.4408，120°C

重量 [公斤] 1,800,000

袖口 聚四氟乙烯

阀瓣 不锈钢

标称尺寸 DN040

筑屋材料 GGG-40

球体材料 不锈钢

阀杆密封材料 0

活动 手柄

执行 中间法兰 - 对夹

连接尺寸 DN40

工作压力 [bar] 0

工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -10

介质温度高达 [° C] +120

外壳设计 1片

7、蝶阀DN100，PN10/16，长度EN558-20，GGG/PTFE/不锈钢1.4408，120°C

项目编号BA531010

附加信息

项目编号 BA531010

描述 蝶阀DN100，PN10/16，长度EN558-20，GGG/PTFE/不锈钢1.4408，高120°C

重量 [公斤] 4,300,000

袖口 聚四氟乙烯

阀瓣 不锈钢

标称尺寸 DN100

筑屋材料 GGG-40

球体材料 不锈钢

阀杆密封材料 0

活动 手柄

执行 中间法兰 - 对夹

连接尺寸 DN100

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -10

介质温度高达 [° C] +120

外壳设计 1片

8、蝶阀 LUG DN25, PN10 / 16, 长度 EN558-20, GG / NBR / 不锈钢 1.4408, *** 5211, F05

项目编号BM532004

附加信息

项目编号 BM532004

描述 蝶阀 LUG DN25, PN10 / 16, 长度 EN558-20, GG / NBR / 不锈钢 1.4408, *** 5211, F05

重量 [公斤] 2,600,000

袖口 丁腈橡胶

阀瓣 不锈钢

标称尺寸 DN025

筑屋材料 GG-25

球体材料 不锈钢

阀杆密封材料 FKM

活动 手柄

执行 法兰 - LUG

连接尺寸 DN25

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -10

介质温度高达 [° C] +80

外壳设计 1片

9、蜗轮90°，F07，方形 14mm-45°，轻金属，驱动扭矩：大250Nm

项目编号SC020714

附加信息

项目编号 SC020714

描述 蜗轮90°，F07，方形 14mm-45°，轻金属，驱动扭矩：大250Nm

重量 [公斤] 1,900,000

球体材料 0

阀杆密封材料 0

活动 方向盘

外壳设计 0

10、蝶阀 DN50, PN16, 长度 EN558-20, GGG / PTFE / 不锈钢-PTFE 涂层

项目编号TA511007

附加信息

项目编号 TA511007

描述 蝶阀 DN50, PN16, 长度 EN558-20, GGG / PTFE / 不锈钢-PTFE 涂层

重量 [公斤] 3,682,000

袖口 聚四氟乙烯

阀瓣 不锈钢-聚四氟乙烯涂层

标称尺寸 DN050

筑屋材料 GGG-40

球体材料 0

阀杆密封材料 丁腈橡胶

活动 手柄

执行 中间法兰 - 对夹

连接尺寸 DN50

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -60

介质温度高达 [° C] +190

外壳设计 2 部分

11、蝶阀DN125、PN16、长度EN558-20、GGG/NBR/不锈钢

项目编号TA532011

附加信息

项目编号 TA532011

描述 蝶阀DN125、PN16、长度EN558-20、GGG/NBR/不锈钢

重量 [公斤] 7.259000

袖口 丁腈橡胶

阀瓣 不锈钢

标称尺寸 DN125

筑屋材料 GGG-40

球体材料 不锈钢

阀杆密封材料 丁腈橡胶

活动 手柄

执行 中间法兰 - 对夹

连接尺寸 DN125

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -25

介质温度高达 [° C] +100

外壳设计 1片

12、旋转驱动 DW43，气动。双作用 PTFE 功能涂层 ***5211, F03 / 05, oct. 11

项目编号ED620432 / PF

使用 ED / EE 系列气动部分回转执行器，您可以使用 END-Armaturen 开发和生产的高品质气动执行器。使用久经考验的材料并符合高质量要求，可确保您获得功能和操作安全。该驱动器的外壳配有功能性 PTFE 涂层，类似于煎锅上的涂层。由于其不粘效果，这意味着污垢几乎不会粘住或更容易去除。

优点是：

快速提供特殊设计，因为开发、生产、组装和质量测试都是 “德国制造”

紧凑的设计，没有容易弄脏的角落和边缘

高品质表面处理现货供应

高有用的气动扭矩

驱动轴和标准件由不锈钢制成

防吹出传动轴

弹簧复位执行器的尺寸没有变化

良好的性价比

符合 EN 12116 (***5211) 的信号和控制设备的简单、标准化结构或附件和连接

通过精密执行的渐开线齿轮传动

所有超过 20 克的塑料部件都根据我们的环境管理系统 DIN EN *** 14001 进行标记

功能说明

直角回转执行器是一种气动双活塞执行器，主要设计用于操作襟翼和球阀。它有双作用和弹簧复位（单作用）。双活塞原理能够以尽可能小的外部尺寸实现高扭矩。旋转角度可在标准终端位置设置下调整 ± 6 °。

设计类型

由于双活塞原理，沿相反方向运动的活塞的力通过与活塞牢固连接的两个齿条传递到一个公共小齿轮。这一原理确保了整个行程的线性扭矩曲线。

可以在我们的商店在线订购更多版本的 ED / EE 气动直角回转执行器和各种附件：

具有较小或较大扭矩的驱动器。

驱动器通过 ATEX 认证，可用于爆炸性环境。

外壳具有特殊表面处理的驱动器，例如：黑色阳极氧化、硬涂层或化学镀镍。

有关更多信息和使用条件，请参阅我们的技术数据表！

附加信息

项目编号 ED620432 / PF

描述 旋转驱动 DW43，气动。双作用 PTFE 功能涂层 ***5211, F03 / 05, oct. 11

重量 [公斤] 0.834000

标称尺寸 ?43

筑屋材料 铝

功能 双作用

选项 外壳 PTFE 功能涂层

扭矩 1.5 Nm/bar 控制压力

球体材料 0

密封材料 NBR - 高 80 °C 环境温度。

阀杆密封材料 0

环境温度 [°C] -20

环境温度高达 [° C] +80

介质温度 [°C] -20

介质温度高达 [° C] +80

外壳设计 0

13、旋转驱动 DW43，DIN，F03 / 05，10 月 11 日，气动，双作用，顺时针

项目编号ED620432/R

附加信息

项目编号 ED620432/R

描述 旋转驱动 DW43，DIN，F03 / 05，10 月 11 日，气动，双作用，顺时针

重量 [公斤] 0.805000

标称尺寸 ?43

筑屋材料 铝

功能 双作用

扭矩 1.5 Nm/bar 控制压力

球体材料 0

密封材料 NBR -高 80 °C 环境温度。

阀杆密封材料 0

介质温度 [°C] -20

介质温度高达 [° C] +80

外壳设计 0

使用 ED / EE 系列气动部分回转执行器，您可以使用 END-Armaturen 开发和生产的高品质气动执行器。使用久经考验的材料并符合高质量要求，可确保您获得功能和操作安全。

优点是：

快速提供特殊设计，因为开发、生产、组装和质量测试都是 德国制造”

紧凑的设计，没有容易弄脏的角落和边缘

高品质表面处理现货供应

高有用的气动扭矩

驱动轴和标准件由不锈钢制成

防吹出传动轴

弹簧复位执行器的尺寸没有变化

良好的性价比

符合 EN 12116 (***5211) 的信号和控制设备的简单、标准化结构或附件和连接

通过精密执行的渐开线齿轮传动

所有超过 20 克的塑料部件都根据我们的环境管理系统 DIN EN *** 14001 进行标记

功能说明

直角回转执行器是一种气动双活塞执行器，主要设计用于操作襟翼和球阀。它有双作用和弹簧复位（单作用）。双活塞原理能够以尽可能小的外部尺寸实现高扭矩。旋转角度可在标准终端位置设置下调整 ± 6 °。

设计类型

由于双活塞原理，沿相反方向运动的活塞的力通过与活塞牢固连接的两个齿条传递到一个公共小齿轮。这一原理确保了整个行程的线性扭矩曲线。

可以在我们的商店在线订购更多版本的 ED / EE 气动直角回转执行器和各种附件：

具有较小或较大扭矩的驱动器。

驱动器通过 ATEX 认证，可用于爆炸性环境。

外壳具有特殊表面处理的驱动器，例如：黑色阳极氧化、硬涂层、化学镀镍或具有功能性 PTFE 涂层。

14、半回转驱动 DW55, DIN, F03 / 05, oct. 14, FKM, 双作用, 顺时针, 高 + 140 °C

项目编号ED630552/R

附加信息

项目编号 ED630552/R

描述 半回转驱动 DW55, DIN, F03 / 05, oct. 14, FKM, 双作用, 顺时针, 高 + 140 °C

重量 [公斤] 1.430000

标称尺寸 ?55

筑屋材料 铝

功能 双作用

扭矩 25Nm 在 6bar 控制压力下

球体材料 0

密封材料 FKM - 高 140 °C 环境温度。

阀杆密封材料 0

介质温度 [°C] -20

介质温度高达 [° C] +140

外壳设计 0

15、旋转驱动 EW43, DIN, F03 / 05, 8kt.11, PF, 气动, 弹簧复位

项目编号EE620432 / PF

使用 ED / EE 系列气动部分回转执行器，您可以使用 END-Armaturen 开发和生产的高品质气动执行器。使用久经考验的材料并符合高质量要求，可确保您获得功能和操作安全。该驱动器的外壳配有功能性 PTFE 涂层，类似于煎锅上的涂层。由于其不粘效果，这意味着污垢几乎不会粘住或更容易去除。

优点是：

快速提供特殊设计，因为开发、生产、组装和质量测试都是 “德国制造”

紧凑的设计，没有容易弄脏的角落和边缘

高品质表面处理现货供应

高有用的气动扭矩

驱动轴和标准件由不锈钢制成

防吹出传动轴

弹簧复位执行器的尺寸没有变化

良好的性价比

符合 EN 12116 (***5211) 的信号和控制设备的简单、标准化结构或附件和连接

通过精密执行的渐开线齿轮传动

所有超过 20 克的塑料部件都根据我们的环境管理系统 DIN EN *** 14001 进行标记

功能说明

直角回转执行器是一种气动双活塞执行器，主要设计用于操作襟翼和球阀。它有双作用和弹簧复位（单作用）。双活塞原理能够以尽可能小的外部尺寸实现高扭矩。旋转角度可在标准终端位置设置下调整 ± 6 °。

设计类型

由于双活塞原理，沿相反方向运动的活塞的力通过与活塞牢固连接的两个齿条传递到一个公共小齿轮。这一原理确保了整个行程的线性扭矩曲线。

可以在我们的商店在线订购更多版本的 ED / EE 气动直角回转执行器和各种附件：

具有较小或较大扭矩的驱动器。

驱动器通过 ATEX 认证，可用于爆炸性环境。

外壳具有特殊表面处理的驱动器，例如：黑色阳极氧化、硬涂层或化学镀镍。

附加信息

项目编号 EE620432 / PF

描述 旋转驱动 EW43, DIN, F03 / 05, 8kt.11, PF, 气动, 弹簧复位

重量 [公斤] 0.910000

标称尺寸 ?43

筑屋材料 铝

功能 单演

选项 外壳 PTFE 功能涂层

扭矩 4 / 9Nm 在 6bar 控制压力下

球体材料 0

密封材料 NBR - 高 80 °C 环境温度。

阀杆密封材料 0

介质温度 [°C] -20

介质温度高达 [° C] +80

外壳设计 0

16、旋转驱动 DW32, DIN, F03, oct. 9、气动/双作用，SIL 3，ATEX

项目编号OD620322

附加信息

项目编号 OD620322

描述 旋转驱动 DW32, DIN, F03, oct. 9、气动/双作用，SIL 3，ATEX

重量 [公斤] 0.470000

标称尺寸 ?32

筑屋材料 铝

功能 双作用

选项 防爆认证

扭矩 7.1 Nm 在 6 bar 控制压力下

球体材料 0

密封材料 FKM - 高 150 °C 环境温度。

阀杆密封材料 0

环境温度 [°C] -15

环境温度高达 [° C] +150

外壳设计 0

17、旋转驱动 DW240，DIN，F16，八月 46，气动/双作用，SIL 3，ATEX

项目编号OD622402

附加信息

项目编号 OD622402

描述 旋转驱动 DW240，DIN，F16，八月 46，气动/双作用，SIL 3，ATEX

重量 [公斤] 52.600000

标称尺寸 ?240

筑屋材料 铝

功能 双作用

选项 防爆认证

扭矩 2282Nm 在 6bar 控制压力下

球体材料 0

密封材料 FKM - 高 150 °C 环境温度。

阀杆密封材料 0

环境温度 [°C] -15

环境温度高达 [° C] +150

外壳设计 0

德国EA- END-Armaturen阀门型号简介适用工业

18、旋转驱动 EW50, DIN, F03 / 05, oct. 11、气动/弹簧复位，SIL 3，ATEX

项目编号OE620502

附加信息

项目编号 OE620502

描述 旋转驱动 EW50, DIN, F03 / 05, oct. 11、气动/弹簧复位，SIL 3，ATEX

重量 [公斤] 1.250000

标称尺寸 ?50

筑屋材料 铝

功能 单演

选项 防爆认证

扭矩 11.4 / 14.6Nm 在 6bar 控制压力下

球体材料 0

密封材料 FKM - 高 150 °C 环境温度。

阀杆密封材料 0

环境温度 [°C] -15

环境温度高达 [° C] +150

外壳设计 0

19、刀闸阀，GG25/EPDM，DN50，PN10，400VAC，阀体：GG25，滑片：不锈钢

项目编号WGE-GG-EPDM-050 / 400V

附加信息

项目编号 WGE-GG-EPDM-050 / 400V

描述 刀闸阀，GG25/EPDM，DN50，PN10，400VAC，阀体：GG25，滑片：不锈钢

重量 [公斤] 31,500000

紧张 400V 交流电

尺寸 DN50

套管 GG-25

诗歌 三元乙丙橡胶

活动 电的

球体材料 不锈钢

阀杆密封材料 0

连接尺寸 DN50

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

环境温度 [°C] 0

环境温度高达 [° C] +70

介质温度 [°C] -35

介质温度高达 [° C] +120

外壳设计 1片

20、刀闸阀，GG25/EPDM，DN50，PN10，阀体：GG25，刀片：不锈钢

项目编号WGE-GG-EPDM-050 / ML

根据 EN 1092-1 Type 11 Form B - PN10，刀闸阀带有一体式定心外壳，用于夹紧法兰之间。根据要求，用于符合 ANSI 150 的法兰。使用此幻灯片，压力从一侧施加，一侧密封）。由环氧涂层钢制成的侧面部件可以轻松组装电子/机械或感应限位开关。打开和关闭材料滑块的驱动是通过可无级锁定的手柄进行的。

刀闸阀因其设计原因，常被称为刀闸阀、刀闸阀、回转阀或铲形闸阀。水门刀闸阀与这些闸阀相当，可用于类似的应用。

其他驱动器类型可以在我们的商店订购，例如：

方向盘

气动驱动（双作用或单作用）

电驱动

液压驱动

流动

介质 液体和含有纤维成分的污染介质、粘性介质、废水、污水污泥、食品等（塑料颗粒、粉末、沙子或类似材料应要求提供）。不适合蒸汽。

外壳

GG-25，涂有底漆和聚酯涂层（烘烤 190°，20 分钟）或不锈钢 1.4408。总长度符合 EN 558-1 第 20 行。

阀座密封

根据型号，金属或软密封采用 NBR、EPDM、FKM、硅胶或 PTFE 密封

填料函填料

3 件套密封件，标准：

1x 合成纤维、PTFE 涂层、PTFE/注油

1x 边缘增强 (Kevlar?) 密封

1x NBR、EPDM 或 FKM 环（可应要求提供散装材料）

其他包装设计可用，例如：

X环

边缘加强密封

铜封

不锈钢密封

地面滑块刀片（刀）

材质：不锈钢1.4307或1.4404

其他刀具设计可用，例如：

硬化

抛光

MPF 涂层：不粘且高度耐酸和耐化学品

主轴

双轴承主轴。阀瓣（因此是刀闸阀）仅在关闭过程结束时被引导抵靠或抵靠密封件，因此在设置过程中没有拖拽，因此扭矩较低。滑动刀片的作用就像一把刀，可以部分地切穿介质，术语“刀滑”或“铲形滑”由此而来。

材质：不锈钢1.4305或1.4404。

泄漏率

请注意，金属对金属密封闸阀（低粘度介质）的泄漏率预计为 Kv 值的 0.4%。

WGE 刀闸阀的其他变体可以在我们的商店在线订购：

公称宽度为 DN50 至 DN400 的刀闸阀，可应要求提供更大公称宽度

双面加压用刀闸阀（双向）

刀闸阀经过 ATEX 认证，可用于易爆环境。

项目编号 WGE-GG-EPDM-050 / ML

描述 刀闸阀，GG25/EPDM，DN50，PN10，阀体：GG25，刀片：不锈钢

重量 [公斤] 8.150000

尺寸 DN50

套管 GG-25

诗歌 三元乙丙橡胶

活动 手柄

球体材料 不锈钢

阀杆密封材料 0

连接尺寸 DN50

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -35

介质温度高达 [° C] +120

外壳设计 1片

德国EA- END-Armaturen阀门型号简介适用工业

21、刀闸阀，GG25/EPDM，DN50，PN10，阀体：GG25，刀片：不锈钢

项目编号WGE-GG-EPDM-050 / MW

根据 EN 1092-1 Type 11 Form B - PN10，刀闸阀带有一体式定心外壳，用于夹紧法兰之间。根据要求，用于符合 ANSI 150 的法兰。使用此幻灯片，压力从一侧施加，一侧密封）。由环氧涂层钢制成的侧面部件可以轻松组装电子/机械或感应限位开关。打开和关闭物料滑道的操作是通过手轮完成的。

刀闸阀因其设计原因，常被称为刀闸阀、刀闸阀、回转阀或铲形闸阀。水门刀闸阀与这些闸阀相当，可用于类似的应用。

其他驱动器类型可以在我们的商店订购，例如：

手柄

气动驱动（双作用或单作用）

电驱动

液压驱动

流动

介质 液体和含有纤维成分的污染介质、粘性介质、废水、污水污泥、食品等（塑料颗粒、粉末、沙子或类似材料应要求提供）。不适合蒸汽。

外壳

GG-25，涂有底漆和聚酯涂层（烘烤 190°，20 分钟）或不锈钢 1.4408。总长度符合 EN 558-1 第 20 行。

阀座密封

根据型号，金属或软密封采用 NBR、EPDM、FKM、硅胶或 PTFE 密封

填料函填料

3 件套密封件，标准：

1x 合成纤维、PTFE 涂层、PTFE/注油

1x 边缘增强 (Kevlar?) 密封

1x NBR、EPDM 或 FKM 环（可应要求提供散装材料）

其他包装设计可用，例如：

X环

边缘加强密封

铜封

不锈钢密封

地面滑块刀片（刀）

材质：不锈钢1.4307或1.4404

其他刀具设计可用，例如：

硬化

抛光

MPF 涂层：不粘且高度耐酸和耐化学品

主轴

梯形螺纹的双轴承非上升主轴。阀瓣（因此是刀闸阀）仅在关闭过程结束时被引导抵靠或抵靠密封件，因此在设置过程中没有拖拽，因此扭矩较低。滑动刀片的作用就像一把刀，可以部分地切穿介质，术语“刀滑”或“铲形滑”由此而来。

材质：不锈钢1.4305或1.4404。

泄漏率

请注意，金属对金属密封闸阀（低粘度介质）的泄漏率预计为 Kv 值的 0.4%。

WGE 刀闸阀的其他变体可以在我们的商店在线订购：

公称宽度为 DN50 至 DN400 的刀闸阀，可应要求提供更大公称宽度

双面加压用刀闸阀（双向）

刀闸阀经过 ATEX 认证，可用于易爆环境。

附加信息

项目编号 WGE-GG-EPDM-050 / MW

描述 刀闸阀，GG25/EPDM，DN50，PN10，阀体：GG25，刀片：不锈钢

重量 [公斤] 8.150000

尺寸 DN50

套管 GG-25

诗歌 三元乙丙橡胶

活动 方向盘

球体材料 不锈钢

阀杆密封材料 0

连接尺寸 DN50

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -35

介质温度高达 [° C] +120

外壳设计 1片

23、刀闸阀，GG25/EPDM，DN50，PN10，GG25/不锈钢/EPDM，双作用

项目编号WGE-GG-EPDM-050 / PD

根据 EN 1092-1 Type 11 Form B - PN10，刀闸阀带有一体式定心外壳，用于夹紧法兰之间。根据要求，用于符合 ANSI 150 的法兰。使用此幻灯片，压力从一侧施加，一侧密封）。由环氧涂层钢制成的侧面部件可以轻松组装电子/机械或感应限位开关。气动双作用驱动是简单可靠的给料机自动化的基础。

刀闸阀因其设计原因，常被称为刀闸阀、刀闸阀、回转阀或铲形闸阀。水门刀闸阀与这些闸阀相当，可用于类似的应用。

其他驱动器类型可以在我们的商店订购，例如：

方向盘

手柄

气动驱动（双作用或单作用）

电驱动

液压驱动

流动

介质 液体和含有纤维成分的污染介质、粘性介质、废水、污水污泥、食品等（塑料颗粒、粉末、沙子或类似材料应要求提供）。不适合蒸汽。

外壳

GG-25，涂有底漆和聚酯涂层（烘烤 190°，20 分钟）或不锈钢 1.4408。总长度符合 EN 558-1 第 20 行。

阀座密封

根据型号，金属或软密封采用 NBR、EPDM、FKM、硅胶或 PTFE 密封

填料函填料

3 件套密封件，标准：

1x 合成纤维、PTFE 涂层、PTFE/注油

1x 边缘增强 (Kevlar?) 密封

1x NBR、EPDM 或 FKM 环（可应要求提供散装材料）

其他包装设计可用，例如：

X环

边缘加强密封

铜封

不锈钢密封

地面滑块刀片（刀）

材质：不锈钢1.4307或1.4404

其他刀具设计可用，例如：

硬化

抛光

MPF 涂层：不粘且高度耐酸和耐化学品

主轴

双轴承主轴。阀瓣（因此是刀闸阀）仅在关闭过程结束时被引导抵靠或抵靠密封件，因此在设置过程中没有拖拽，因此扭矩较低。滑动刀片的作用就像一把刀，可以部分地切穿介质，术语“刀滑”或“铲形滑”由此而来。

材质：不锈钢1.4305或1.4404。

泄漏率

请注意，金属对金属密封闸阀（低粘度介质）的泄漏率预计为 Kv 值的 0.4%。

WGE 刀闸阀的其他变体可以在我们的商店在线订购：

公称宽度为 DN50 至 DN400 的刀闸阀，可应要求提供更大公称宽度

双面加压用刀闸阀（双向）

刀闸阀经过 ATEX 认证，可用于易爆环境。

24、刀闸阀，GG25/EPDM，DN150，PN10，GG25/不锈钢/EPDM，弹簧复位，NO

项目编号WGE-GG-EPDM-150 / PSNO

附加信息

项目编号 WGE-GG-EPDM-150 / PSNO

描述 刀闸阀，GG25/EPDM，DN150，PN10，GG25/不锈钢/EPDM，弹簧复位，NO

重量 [公斤] 22,400000

尺寸 DN150

套管 GG-25

诗歌 三元乙丙橡胶

活动 气动 - 单作用

球体材料 0

阀杆密封材料 0

连接尺寸 DN150

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

环境温度 [°C] 0

环境温度高达 [° C] +80

介质温度 [°C] -35

介质温度高达 [° C] +120

外壳设计 1片

25、压力控制阀，DN15，SK50-Ms.，GG / PTFE，PN16，其余关闭，带介质

项目编号ADF2D5111015

项目编号 ADF2D5111015

描述 压力控制阀，DN15，SK50-Ms.，GG / PTFE，PN16，其余关闭，带介质

重量 [公斤] 3,325000

控制气缸 黄铜

标称尺寸 DN15

筑屋材料 GG-25

阀杆密封材料 聚四氟乙烯

选项 没有

控制类型 平静地关闭，用介质关闭

座封 聚四氟乙烯

连接方式 DIN法兰

连接尺寸 15日

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -10

环境温度高达 [° C] +60

介质温度 [°C] -10

介质温度高达 [° C] +180

外壳设计 2 部分

26、压力控制阀，DN25，SK80-Ms.，GG / PTFE，PN16，其余关闭，带介质

项目编号ADF2D5112025

附加信息

项目编号 ADF2D5112025

描述 压力控制阀，DN25，SK80-Ms.，GG / PTFE，PN16，其余关闭，带介质

重量 [公斤] 6.990000

控制气缸 黄铜

标称尺寸 DN25

筑屋材料 GG-25

阀杆密封材料 聚四氟乙烯

选项 没有

控制类型 平静地关闭，用介质关闭

座封 聚四氟乙烯

连接方式 DIN法兰

连接尺寸 25日

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -10

环境温度高达 [° C] +60

介质温度 [°C] -10

介质温度高达 [° C] +180

外壳设计 2 部分

27、2/2 电磁阀，G1"，黄铜/丁腈橡胶，24VDC，0.1-16bar，伺服控制，高温度 90 °C

项目编号MBMG2S122261025

项目编号 MBMG2S122261025

描述 2/2 电磁阀，G1"，黄铜/丁腈橡胶，24VDC，0.1-16bar，伺服控制，高温度 90 °C

重量 [公斤] 1.050000

紧张 24V 直流

标称尺寸 1"

筑屋材料 黄铜

功能 伺服控制 - NC

球体材料 0

密封材料 丁腈橡胶

阀杆密封材料 0

连接方式 内螺纹

连接尺寸 1"

工作压力 [bar] 0.1

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -10

环境温度高达 [° C] +50

介质温度 [°C] -10

介质温度高达 [° C] +90

外壳设计 2 部分

28、2/2 电磁阀，G1/4"，黄铜/丁腈橡胶，24VAC，0-10bar，力控，高温度 90 °C

项目编号MBMG2Z121263008

项目编号 MBMG2Z121263008

描述 2/2 电磁阀，G1/4"，黄铜/丁腈橡胶，24VAC，0-10bar，力控，温度 90 °C

重量 [公斤] 0.370000

紧张 24V 交流电

标称尺寸 1/4"

筑屋材料 黄铜

功能 强制控制 - NC

球体材料 0

密封材料 丁腈橡胶

阀杆密封材料 0

连接方式 内螺纹

连接尺寸 1/4"

工作压力 [bar] 0

工作压力 [bar] 10

外壳设计 0

29、2/2 电磁阀，G1"，黄铜/丁腈橡胶，24VDC，0-16bar，力控，高温度 90 °C

项目编号MBMG2Z122264025 / B

项目编号 MBMG2Z122264025 / B

描述 2/2 电磁阀，G1"，黄铜/丁腈橡胶，24VDC，0-16bar，力控，高温度 90 °C

重量 [公斤] 1.310000

紧张 24V 直流

标称尺寸 1"

筑屋材料 黄铜

功能 强制控制 - NC

球体材料 0

密封材料 丁腈橡胶

阀杆密封材料 0

连接方式 内螺纹

连接尺寸 1"

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -10

环境温度高达 [° C] +50

介质温度 [°C] -10

介质温度高达 [° C] +90

外壳设计 2 部分

30、2/2 电磁阀，G3 / 8"，黄铜 / NBR，230VAC-Ex，0-10bar，ATEX，力控

项目编号MBMG2Z125661010 / AX

项目编号 MBMG2Z125661010 / AX

描述 2/2 电磁阀，G3 / 8"，黄铜 / NBR，230VAC-Ex，0-10bar，ATEX，力控

重量 [公斤] 0.800000

紧张 230V AC-ATEX

标称尺寸 3/8"

筑屋材料 黄铜

功能 强制控制 - NC

球体材料 0

密封材料 丁腈橡胶

阀杆密封材料 0

连接方式 内螺纹

连接尺寸 3/8"

工作压力 [bar] 0

高工作压力 [bar] 10

外壳测试压力 PT [bar] 15日

外壳设计 0

31、2/2 电磁阀，G3/4"，黄铜/FKM，230VAC，0-16bar，力控，高温度110°C

项目编号MBMG2Z133664020 / B

项目编号 MBMG2Z133664020 / B

描述 2/2 电磁阀，G3/4"，黄铜/FKM，230VAC，0-16bar，力控，高温度110°C

重量 [公斤] 1.340000

紧张 230V交流电

标称尺寸 3/4"

筑屋材料 黄铜

功能 强制控制 - NC

球体材料 0

密封材料 FKM

阀杆密封材料 0

连接方式 内螺纹

连接尺寸 3/4"

工作压力 [bar] 0

高工作压力 [bar] 16

外壳测试压力 PT [bar] 24

环境温度 [°C] -10

环境温度高达 [° C] +50

介质温度 [°C] 0

介质温度高达 [° C] +110

外壳设计 2 部分

32、电机控制阀，DN15，法兰，RK，GG25/PTFE，24VAC/DC，Kvs=0.63m?/h

项目编号AMBK51221015.1 / 04

项目编号 AMBK51221015.1 / 04

描述 电机控制阀，DN15，法兰，RK，GG25/PTFE，24VAC/DC，Kvs=0.63m?/h

重量 [公斤] 4.450000

标称尺寸 DN15

筑屋材料 GG-25

功能 连续控制 1/4 ... 20mA / 0.5 / 2 ... 10V

密封材料 聚四氟乙烯

连接方式 DIN法兰

连接尺寸 15日

工作压力 [bar] 0

高工作压力 [bar] 16

33、电机控制针阀，G1/2"，24VAC/DC，贵金属/PTFE，Q=10-100l/h，在delta p 1bar

项目编号ANBKG300121015 / 04

附加信息

项目编号 ANBKG300121015 / 04

描述 电机控制针阀，G1/2"，24VAC/DC，贵金属/PTFE，Q=10-100l/h，在delta p 1bar

重量 [公斤] 2.470000

标称尺寸 1/2"

筑屋材料 不锈钢

功能 连续控制 1/4 ... 20mA / 0.5 / 2 ... 10V

球体材料 不锈钢

密封材料 聚四氟乙烯

阀杆密封材料 聚四氟乙烯

连接方式 内螺纹

连接尺寸 1/2"

工作压力 [bar] 0

高工作压力 [bar] 40

外壳测试压力 PT [bar] 60

环境温度 [°C] 0

环境温度高达 [° C] +50

介质温度 [°C] 0

介质温度高达 [° C] +180

外壳设计 3 部分
