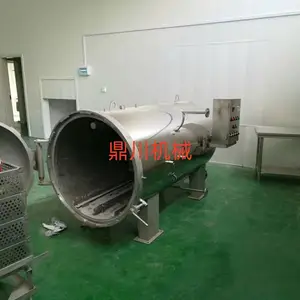

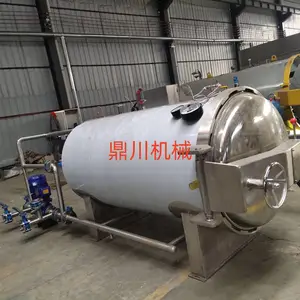

单锅喷淋式高温高压调理杀菌锅是一种常用于食品、医药等行业的杀菌设备，以下是其详细说明：

     结构组成

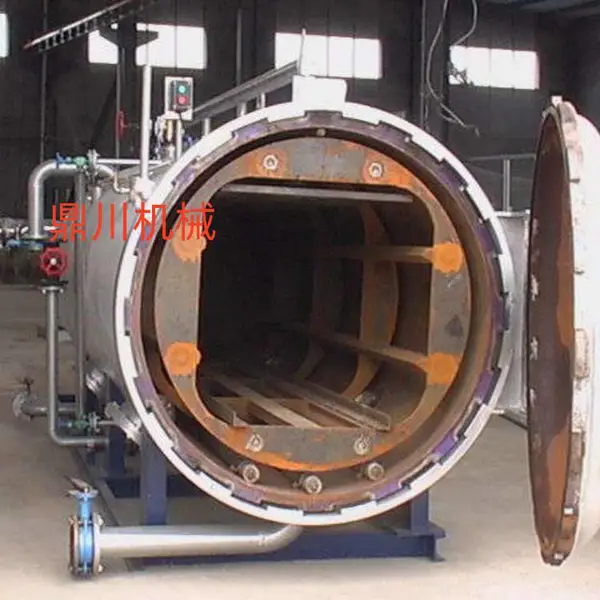

        1、锅体：通常采用全不锈钢材质，具有良好的耐腐蚀性和密封性，能承受高温高压。

        2、喷淋系统：在杀菌釜内设置有一系列喷嘴，如在每一个托盘的四个角设有侧喷喷嘴，或者在顶部设置顶喷隔板，也可采用顶喷加侧喷的全喷方式。通过高效循环泵、过滤器和高效换热器将水注入喷淋管道，再由喷嘴将热水喷射出雾化状至食品表面。

        3、温度和压力控制系统：配备温度传感探头，一般锅内会有四支可移动温度传感探头，用于随时监控食品中心的F值、釜内的热分布情况以及热穿透情况。还设有压力平衡系统，对内含气包装的杀菌至关重要，可对处理罐内的温度和压力进行连续监测，并对罐内压力进行校正。

        4、加热和冷却系统：采用蒸汽或电作为热源，通过换热器对循环水进行加热或冷却。蒸汽冷凝水回收系统可直接回收换热器在加热过程中产生的冷凝水，并作为灭菌用的循环水。冷却时，循环水通过板式热交换器被间接地冷却。

        5、控制系统：整个灭菌工艺流程全部由电脑PLC控制，一次性完成，无需人工操作。采用图表平板，利用屏幕进行触摸控制，所有屏幕进行触摸控制，所有时段均由模拟感应器和自动阀控制。电脑内可存储多个杀菌公式，以便选择使用。

     工作原理

        注入少量工艺用水，达到预定位置后，通过循环泵使水在杀菌釜内循环，经过换热器加热到预定杀菌温度。在杀菌过程中，喷淋系统将热水以雾化状态喷射到食品表面，实现均匀加热和杀菌。杀菌完成后，通过换热器对循环水进行冷却，使产品降温。对于 含气包装产品，压力控制系统会根据不同阶段***控制压力，防止包装变形或损坏。

     特点

       升温快：锅内进入少量循环水，并采用进口高效率换热器，包装物能在10-15分钟内从20度迅速升温至121度。

       温度稳定、分布均一：热水喷淋系统使雾化热水与产品充分接触，***设备内部各点温度一致。

       节约能源：蒸汽冷凝水回收系统可回收冷凝水作为循环水，降低能源消耗。

       阻止二次污染：循环水通过板式热交换器间接加热或冷却，锅内循环水在加热或冷却时一直处于无菌状态。

       压力控制***：压力平衡系统适合含气包装杀菌，可对罐内温度和压力连续监测并校正。

       适合易碎瓶装灭菌：升温、降温过程避免温差过大引起玻璃瓶装物破碎。

       全自动控制：整个灭菌流程由电脑PLC控制，操作简便，且可预先编制多种压力和温度模式程序输入计算机。

       模拟温度控制：可设定多阶段加热机制，根据不同食品对灭菌条件地要求，灵活调整升温和冷却程序，***控制杀菌温度。

       具备测量F值功能：可配置F值测量仪，实时计算F值，所有灭菌数据可通过数据处理软件处理后保存或打印。

     适用范围

       适用于各类耐高温包装材料，如塑胶容器（PP瓶、HDPE瓶）、玻璃容器（玻璃罐）、金属容器（马口铁罐、铝罐）、软袋包装（铝箔袋、透明袋、真空袋、高温蒸煮袋等），以及肉类、鱼类、蛋类、蔬菜类、粽子、火腿肠、蒸煮袋装鸡、扒鸡、纯牛奶等食品，还有需要高温杀菌的蛋白饮料。
