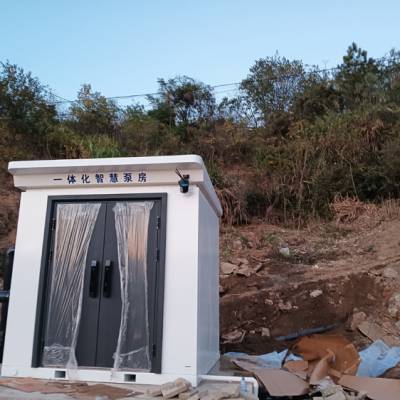

户外智能无负压一体化泵站，用由智能无负压供水成套设备与户外防雨外罩箱紧密结合组成的一体化户外供水泵站，一体化泵站由不锈钢无负压稳流罐、变频加压水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成。该成套设备，无需建设土建泵房，可直接用于户外，节省泵房土建工程建设费用及时间，无负压供水成套设备出厂前将设备安装于户外防雨外罩箱内，并出厂调试好，省去现场安装调试工序，整套设备全自动运行无人值守，出水压力恒定，成套设备节省空间，同时箱体户外防雨，防护等级达到IP54，有效防止灰尘、雨水侵入，在保持高效节能运行的同时，满足静音的要求，减少噪音对周围环境的影响，使用寿命长，成套设备具有体积小节省占地面积，结构紧凑、体积小、安装方便、灵活高度集中自动化高等特点，外罩箱能满足智能无负压供水成套设备的安装及正常工作环境，具备更高的经济性，所以不少现场在使用室外箱式无负压供水成套设备，智能无负压供水成套设备外罩箱尺寸、体积相对原始土建泵房节省很多占地面积及空间，从而节省更能资然，它替代了原有的土建泵房功能，智能无负压外罩箱具有防潮、防锈、防尘、防鼠、防火、防盗、自动风机换气、照明等功能，材质为喷塑烤漆，颜色采用乳白色或绿化景观迷彩色（也可根据用户现场色调定制设备外观颜色）。

1、 一体化专业设计，结构紧凑，系统直接工厂成套组装成套到用户现场，因此用户只需对进出口水管进行连接即可使用，施工周期短，且安装便捷，投资少，安装方便，外形美观。

2、 利用自动变频运行方式，节能效果得到***提高。
3、 配套安装方便，只有一个市政管网进口和一个供水出口。
4、 运行稳定，振动小，噪音低。
5、 系统供水稳定，充分***系统末端压力。
6、 可附加自动远程无线4G监控，可远程监控设备，并可远程视频传送给管理低物业管理费用。
7、 采用PLC可编程控制全自动运行，触摸屏参数设备，操作维护方便。

流量范围：      0-500m3/h
压力范围：      0-2.5MPa
控制功率：      ≤160kw
压力调节精度       ≤0.01MPa
环境温度         0℃～+40℃
环境湿度         ≤90%（电控部分）
电源            380V × (1±10%),50Hz±2Hz
稳流补偿器        0.5m3-100m3

可应用于任何自来水压力不足的情况，比如：
（1） 新建、扩建和改造的住宅楼、住宅小区、办公楼、宾馆、饭店等；
（2） 学校、***、机关、集体宿舍等用水比较密集场合；
（3） 医院、商场、会展中心、体育馆、公共浴室等公共场合；
（4） 城市自来水压力不能满足消火栓给水系统或自动喷淋灭火系统等用水要求的消防用水；
（5） 大型工厂、加压泵站、开发区等大流量集中供水；
（6） 工矿企业的生产、生活用水；
（7） 各种循环水系统；
（8） 尤其适应于对水质要求特别严格的供水场合。

当Q0

当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。

系统工作流程图如下：

1、 卫生***

设备为全密封运行，异物不会进入系统；不与空气直接接触，空气中的杂物、灰尘、生物不会进入系统；设备过流部件采用不锈钢制作，不会滋生藻类，***产品，符合人们对饮用水要求越来越高的趋势。

2、 能源不浪费

直接与城市供水管网串接叠压供水，在原有管网压力的基础上叠加所需的压力，差多少，补多少，能充分利用管网的余压，不会造成能源的浪费，符合国家节约能源的要求。

3、 物业管理方便、简单

供水设备为数字控制全自动运行，停电停水自动停机，来电来水自动开机，无需人工值守；由于不会产生污染，因此无需麻烦的清洗工作。

4、 先期投资省

因为无需修建蓄水池或水箱，所以节省了一大笔土建投资，而且由于利用了自来水管网的余压，无需从零加压，因此，加压泵选型较小，设备投资减少。

5、 运行成本低

由于加压泵的选型较小，而且采用多泵制，在用水低峰期直接利用城市一次供水压力供水，设备不需启泵或只启动一台泵足已满足用水需要，用水高峰时才会启动其他泵，因此，设备运行过程中能耗非常低，降低了运行成本。

6、 安装简单

直接式管网叠压供水设备为成套供应用户，现场只需联接进出水管，施工周期短，安装简单。

7、占地面积小

因为不需要建水池或水箱，大大节约了占地面积，房地产商可以充分利用节约的土地提高地产利用率，符合国家节约土地资源的要求。

8、停电可维持供水

由于设备有一条公共供水管路与用户管网直接相通，在停电时加压泵虽停止工作，但建筑低层用户依旧可维持用水，即使在停水时，用户依旧可以靠稳压平衡器的存水维持短时间供水。

9、供水量不足时不会停机

目前市场上绝大部分无负压给水设备在城市供水量不足时，都会由于缺水保护而自动停机，所以往往在用水高峰期时水泵要么启停频繁，要么干脆停机，严重影响正常连续供水。我公司研制的***无负压给水设备采取***的计算机模糊控制原理，在供水量不足时仍***可以继续供水。

10、双重无负压保护功能

机械、电子双重无负压保护功能，***设备运行过程中不对城市公共供水管网产生负压，***了一般无负压给水设备只有一套机械式负压抑制器，故障***的弊病。

（1）无水停机　当水源断水、停水时，系统自动停机，并发出报警信号，水源来水后自动恢复供水。
（2）故障保护　当工作泵发生故障时，自动隔离故障泵、发出报警信号。
（3）辅泵保压　系统自动计算用水量，当用水量少到一定程度，主泵全部关闭，只有辅助泵保持管网的必要压力维持少量用水。当用水量增加，辅助泵不能保持管网的水压时，主泵软启。如此反复，既省电，又不间断用户用水。由于水泵是软启软停，并不会造成任何损坏。
（4）超压旁路　该设备用在自来水加压时，如果在某一时段自来水管道的压力达到或超过了用户的设定值，系统自动停止水泵运转，并接通旁路管道，由自来水直供用户管网。
（5）消除负压　该设备配置有防负压储压罐，不会对自来水管网产生负压。整体性能满足各地城市供水法规要求。不仅可以直连在自来水管网上，而且储备一定容积的水调节城市自来水管网在用水高峰时的供水不足。
（6）***污染　该设备配置的防负压储压罐采用密闭储水承压结构，大气经过虑芯可以进出储压罐，但水和其它物体不可以。储压罐体采用我公司生产的内外搪瓷防腐压力罐或隔膜式压力罐，不会对水产生污染。合理的密闭机械结构，不但能防止人为污染破坏，而且自来水中的泥沙被过滤沉淀，从排沙口排出。
（7）质量***　变频器和主要电压电气部件全部采用***产品。开关部件采用法国施耐得的产品。控制柜的质量问题二年内我公司免费保修。
