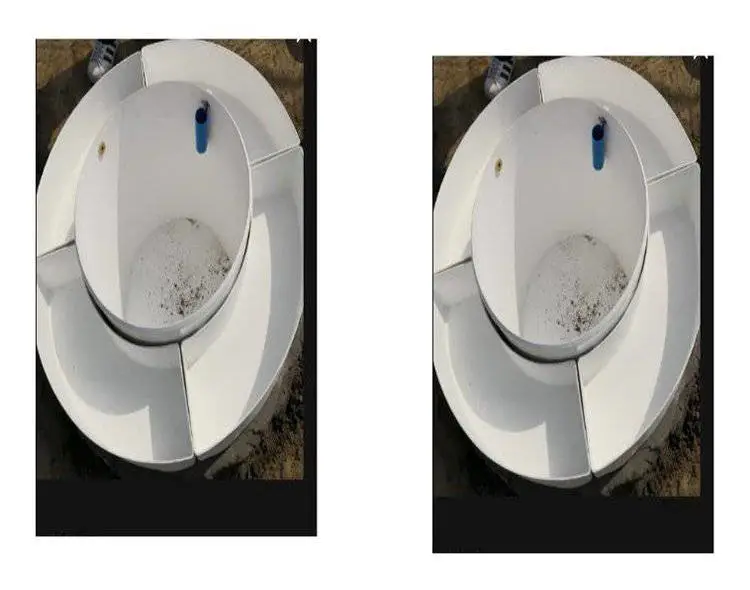

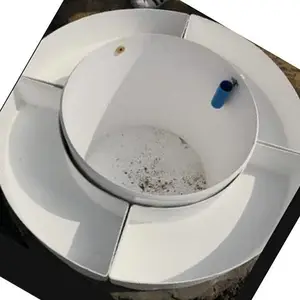

蒸发桶，主要由蒸发桶；水圈、测针和溢流桶个部分组成。在无暴雨地区，可不没溢流桶。（溢流桶为用户自配）

　　1、蒸发桶：是蒸发器的主体部份。是一个器口面积为3000cm2，具有圆锥底的圆柱捅。用玻璃钢材料制成。为***口缘不变形、器口呈里直外斜的刀刃形，厚8mm。要求器口正圆；内径为61.8cm(允许误差0.3cm)；圆柱体高60.0cm，锥体高8.7cm，整个高为68.7cm。离器口向下6.5cm处的器壁上设置带调平装置的测针座，要求设置牢固，插孔大小与测针插杆相吻合。在桶壁开有直径1.5cm、孔底距器口6.OCm的溢流孔。

　　2、水圈：是装置在蒸发桶外围的，由个形状和大小都相同的弧形水槽组成。用4.0mm厚用玻璃钢材料制成。水槽宽为20.0cm，内外壁高度分别为13.7cm和15.0cm。个水槽内壁所组成的圆应与蒸发桶外壁相吻合。每个水槽的外壁上开有排水孔，孔口下缘距槽底9.0cm。为***每个水槽的水位相同，在每个水槽的两侧开孔后用铜接头连接。

　　3、测针：是于测量蒸发器内水面高度的部件。应用螺旋测微器的原理制成。测针插杆的杆径与蒸发桶上测针座插孔孔径相吻合。为避免因视觉产生的误差，可采用针尖接触水面即发出音响的ZHD型电测针。测针上还应设置静水器。

　　二、 E-601B型蒸发桶的埋没

　　E—601型蒸发器的埋没，可按图3.的尺寸进行。具体要求如下：

　　1、蒸发器口高出地面30.0cm，并保持水平。埋设时可用水准仪检验，器口高差应小于0.2cm。

　　2、水圈应紧靠蒸发桶，蒸发桶的外壁与水圈内壁的问隙应小于0.5cm。水圈的排水孔底和蒸发桶的溢流孔底，应在同一水平面上。

　　3、蒸发器周设一宽50.0cm(包括防坍墙在内)、高22.5cm的土圈。土圈外层的防坍墙用砖顺向平摆干砌而成。在土圈的北面留一小于40.Ocm的观测缺口。蒸发桶的测针座应位于观测缺口处。

　　4、埋设仪器时应力求少扰动原土，坑壁与桶壁的间隙用原土回填捣实。
