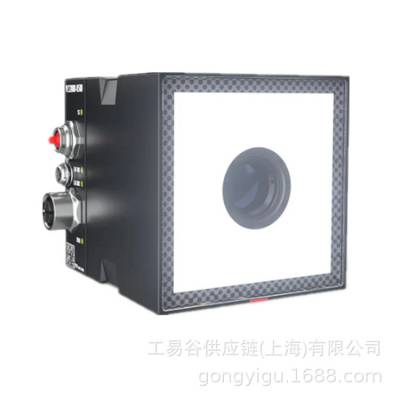

产品名称：BECKHOFF视觉单元VUI2000

产品型号：VUI2001-0108

产品介绍

视觉单元的功能组件封装在一个具有视觉美感、防护等级高达 IP65/67 的阳极氧化铝外壳中。热硬化和防反射玻璃确保在清洁和处理方面具有较高的机械强度和较强的耐化学性。VUI 的 EtherCAT P 接口是横向布置的，可在光轴上以较浅的安装深度进行安装，而较大的安装表面则确保了良好的散热效果。的接地接口也位于侧面，便于实现接地和 EMC 抗干扰方案。

VUI2000 系列相机传感器的分辨率从 1.6 万到 5.0 万像素不等， 有彩色和单色两种版本，配备全局快门。

集成的多色 LED 光源可以产生稳定的照明条件，能够持续获取高品质图像。不管是触发还是长亮模式，均可形成检测目标特征和背景之间的良好对比度效果，甚至在光谱可调的脉冲模式下亦能实现。光源的光色可以根据对象在颜色和亮度方面的具体要求进行调整。完全集成到 EtherCAT 系统中，让用户能够单独设置每个测试对象的光色、亮度和触发。

性能特点

l VUI20x1是一个具有IP65/IP67防护的完整单元，包括一个摄像头、照明和可聚焦光学器件，并配有液体透镜技术。

l 它为工业图像处理应用程序生成高质量的彩色图像。通过EtherCAT P供电。

l 作为一个功能齐全的设备，该单元可以与所有基于EtherCAT的机器进程同步。

l 图像数据以2.5Gbit/s的带宽传输到更别的控制器。

l 集成多色LED环形照明的光色和脉冲强度可以通过控制调节到产品。

l 焦点在运行期间通过液体透镜控制进行调整。

技术参数

产地：德国

传感器：索尼IMX296，CMOS，全局快门

传感器尺寸：1/2.9英寸（6.3毫米）

光谱灵敏度：彩色

像素数：160万像素

像素大小：3.45m

焦距：8毫米

图像分辨率（高x高）：1465 x 1088

帧速率：max.60 fps

位深度：12

像素格式：Mono8、Mo0、Mo0p、Mo2、Mo2p、BayerGR

图像输出：通过以太网支持GigE Vision 2.1

同步模式

模式1：EtherCAT P

模式2：数字输入

电源

模式1：EtherCAT P

模式2：24 V DC（-15%/+20%）

功耗：max.14 W

连接方式：M8，插座，4针，P编码

M12，插座，8针，X编码

孔径：4.5

工作距离下限：40 mm

工作距离上限：无穷大

焦点调节：电子

前玻璃：热硬化，双面防反射涂层

浅色橙色：612 nm，绿色：545 nm，蓝色：452 nm，红外：853 nm，白色：6560 K，CRI>80

峰值性能：430 W（电气、可见光LED，max.500s）

光束角度：40°

配光：窄光束

尺寸（宽x高x深）：72毫米x 72毫米x 77毫米

重量：650克

防护等级：IP65/67

工作温度：0…+60°C

认证/标记：CE、UL、UKCA、EAC、RoHS、WEEE
