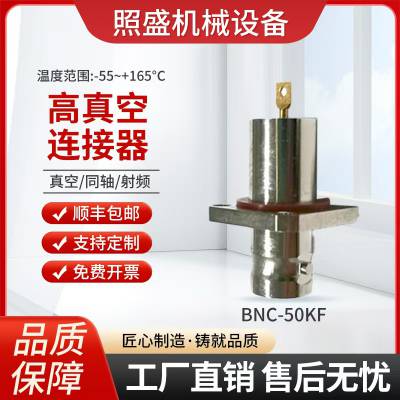

真空型BNC系列射频连接器是一种在高频通信和微波应用中广泛使用的射频连接器。以下是对真空型BNC射频连接器的特点和相关信息的详细解析：

射频连接器主要特点：

易于连接和断开：BNC接头采用了快速卡口式结构，使得连接和断开变得非常方便。用户只需将插头插入座子，然后旋转90度即可完成连接。

较低的插损：同轴真空BNC接头的设计使得在连接过程中的信号损失较低，这有助于提高设备的性能。

良好的屏蔽性能：BNC接头具有良好的屏蔽性能，能有效阻止外部电磁干扰，确保信号的稳定传输。

高真空度：真空型BNC射频连接器通常具有高达10^-6 pa的真空度，这使得它们在需要高度隔离或保护的应用中非常有用。

使用场景：

真空型BNC射频连接器特别适用于需要高频、宽带和低失真的通信和微波系统，如无线通信、雷达、测试设备等。

它们也常用于需要高可靠性和稳定性的环境中，如航，空，航，天、卫，星通信等。

主要技术指标：

温度范围：-269～+165°C（PE Cable -269～+85°C）之间工作。

特性阻抗：通常为50Ω，这是射频和微波系统中常见的阻抗值。

频率范围：0～4GHz，表明连接器可以支持从直流到4GHz的频率范围。

工作电压和耐压：工作电压通常为500V（rms），耐压为1500V（rms），这些参数表明连接器可以承受较高的电压和电流。

接触电阻和绝缘电阻：中心导体之间的接触电阻≤0.002Ω，外导体之间的接触电阻≤0.0025Ω，绝缘电阻≥500MΩ，这些参数反映了连接器的电气性能。

插入损耗：0.20dB/3GHz，表示在3GHz时连接器的插入损耗较小，有利于信号的传输。

耐用性：≥500次，表明连接器具有良好的耐用性和可靠性。

其他特点：

真空型BNC射频连接器通常采用穿墙式设计，可用于面板安装或机箱配线架安装。

它们通常与RG174/188/316等50欧姆同轴线缆配合使用，以实现信号的传输。

综上所述，真空型BNC射频连接器是一种具有很好的电气性能、易于连接和断开、高可靠性和稳定性的射频连接器，特别适用于高频、宽带和低失真的通信和微波系统。

真空型BNC射频连接器是一种专门设计用于高频通信和微波应用的连接器，其应用场景广泛而多样。以下是关于真空型BNC射频连接器的主要应用场景的详细解析：

通信领域：

视频监控系统：BNC射频连接器常用于摄像机和显示屏之间的连接，确保高质量的视频信号传输。由于采用了同轴电缆传输信号，BNC连接器具有***抗干扰能力和稳定性，使得视频信号在传输过程中不易受到外部电磁干扰的影响。

信号分配器：在信号分配和传输过程中，BNC射频连接器提供稳定、可靠的连接，***信号的完整性和质量。通过其快速卡口式结构，可以方便地进行连接和断开操作，提高了工作效率。

电话和电视线路：BNC射频连接器也广泛应用于电话系统和电视网络中，用于连接各种设备，确保通信的顺畅和稳定。

领域：

雷达系统：在雷达系统中，真空型BNC射频连接器用于实现雷达与其他设备之间的高速数据传输。其高真空度和低插损特性使得信号在传输过程中具有较低的衰减和失真，从而***了雷达系统的准确性和可靠性。

导航仪：BNC射频连接器在导航系统中用于连接导航仪与其他设备，实现准确的导航和定位。其高稳定性和可靠性***了导航系统的正常运行和精度。

飞行数据记录仪：真空型BNC射频连接器用于飞行数据记录仪的数据传输和存储，确保飞行数据的完整性和准确性。其高真空度设计可以保护内部电路免受外部环境的干扰和损坏。

更多领域：

卫星通信：在卫星通信系统中，BNC射频连接器被广泛应用于各种卫星设备和地面站之间的连接。其高性能和稳定性满足了各种复杂环境下的通信需求。

控制：在控制系统中，BNC射频连接器用于连接与控制系统，实现准确的控制和制导。其快速连接和断开特性使得在发射和飞行过程中能够迅速响应控制指令。

综上所述，真空型BNC射频连接器在通信、等领域具有广泛的应用。其高性能、稳定性和可靠性使得它成为这些领域中少不了的连接器类型之一。

温度范围： -55°C~+165°C

特性阻抗：    50Ω

频率范围：     0~4GHz

工作电压：    500V{nns}

接触电阻：   中心体接触电阻      ≤0.002Ω

                     外导体接触电阻      ≤0.0025mΩ

绝缘电阻：  ≥500mΩ

耐压：    1500V{nns}

电压驻波比：≤1.30

分离力：≥0.6N

寿命：500 Cycles
