压电陶瓷促动器

特性
分立式压电陶瓷堆栈，挠性外壳
预连导线，易于集成
适用于开环实验装置
适合OEM应用

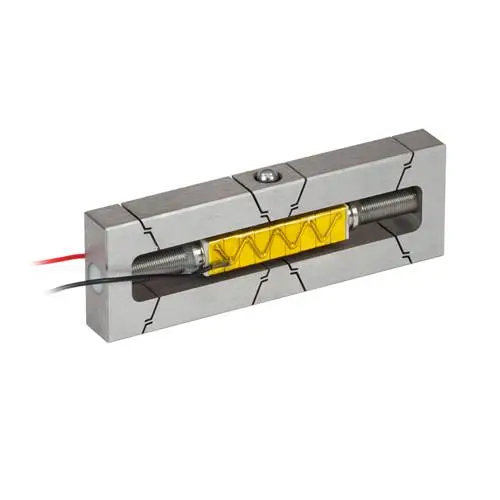

Thorlabs放大型压电陶瓷促动器由一个分立式压电陶瓷堆栈和一个挠性外壳安装座组合而成。挠性安装座起到杠杆臂的作用，用于放大单个分立式堆栈的自由行程位移。此组件可实现的位移明显大于压电堆栈的位移，同时保留了分立式堆栈的快速响应时间和低驱动电压范围。由于此位移由挠性安装座内的压电堆栈产生，因此，促动器不会受到反冲的影响。

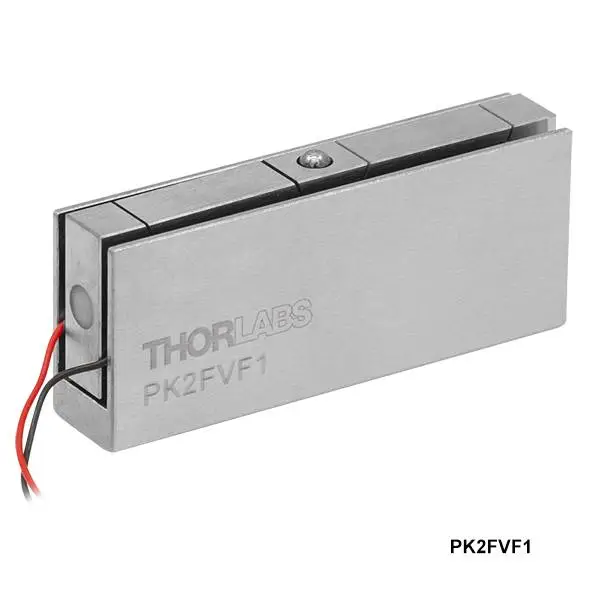

PK2F系列
PK2F系列放大型压电促动器的驱动电压为0到75 V，包含U形金属保护盖和球形接触件，以便将负载安装在顶部。这些压电陶瓷促动器预连导线；连接红线的电极应该施加正偏压，连接黑线的电极应该接地。U形金属盖可保护压电堆栈和连接线。促动器外壳顶部有碳化钨球形接触件可以沿位移轴精密安装负载，并预防其他轴方向上不必要的应力。此外，它还带有两个M2.5螺孔，可提供简便且牢固的安装选项。每个堆栈的四个侧面都有一层绝缘的陶瓷层，可用作防潮层。与环氧树脂层相比，陶瓷层的防潮能力更佳。

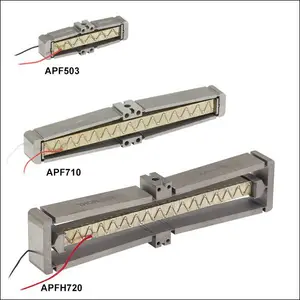

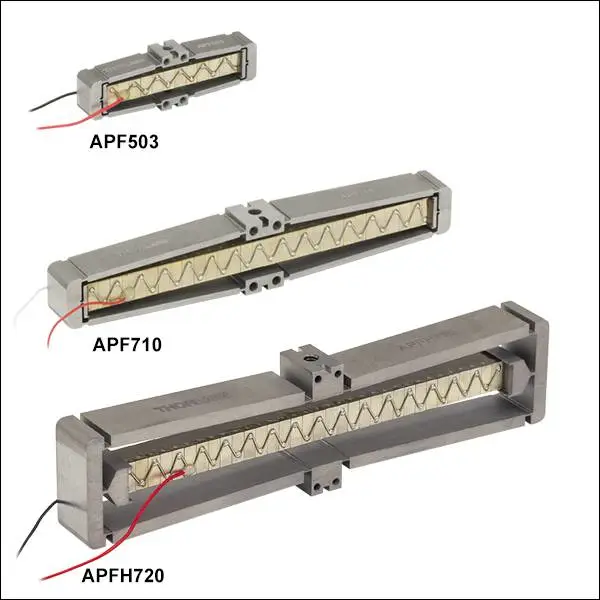

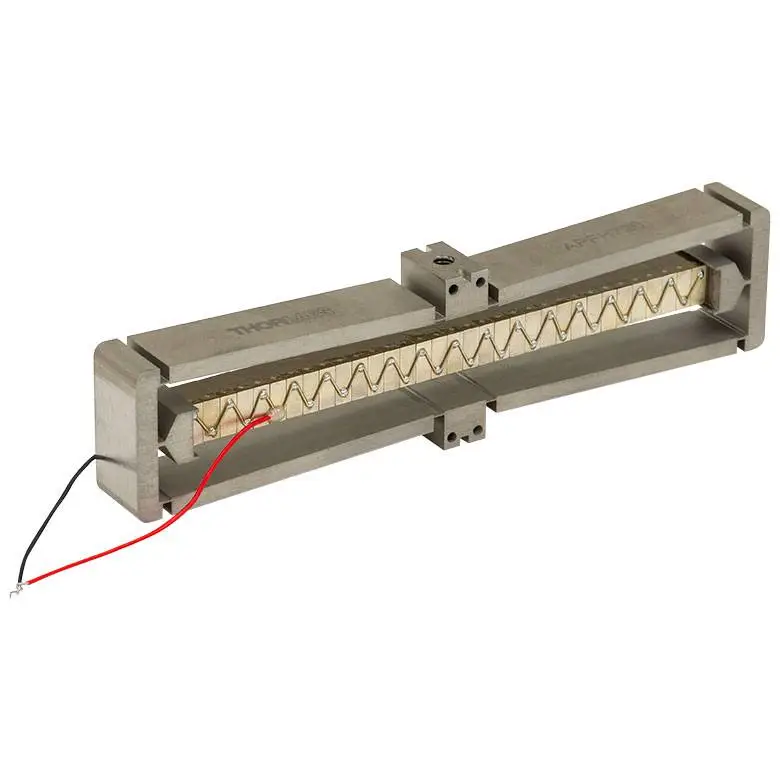

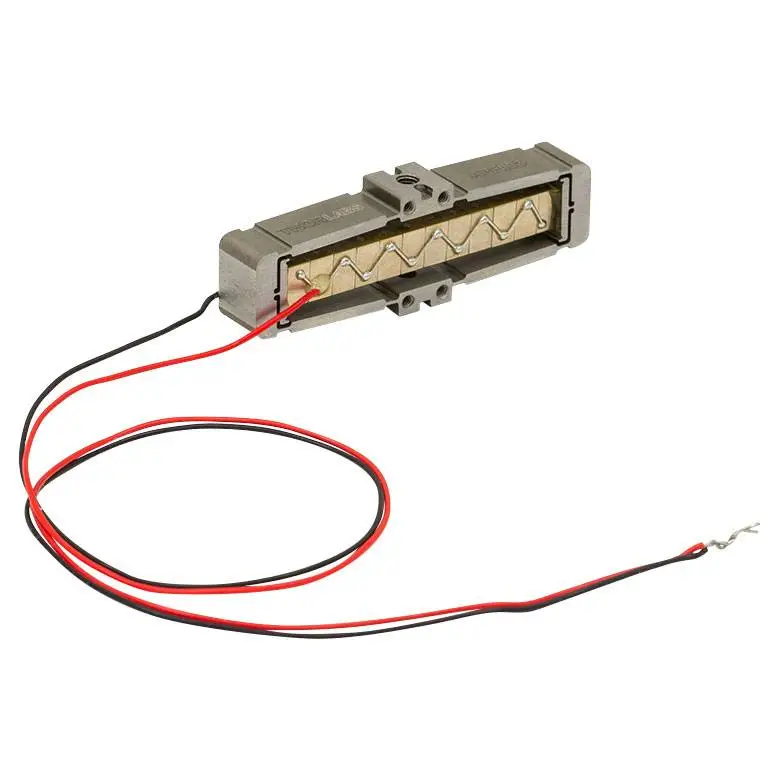

APF系列
APF系列的驱动电压为-30到150 V，安装在带螺孔的开放式框架中，用于安装其他组件，因此非常适合OEM集成。这些压电陶瓷促动器预连导线。在一般使用条件下，连接黑线(APF503)或白线(APF705和APF710)的电极应该接地，而使用双极电源将-30 V到+150 V电压施加至红线。另外，如果双极电源不可用，可以通过将黑线或白线电压保持在+30 V，并将红线电压在0和+180 V之间变化来实现满行程的运动。挠性外壳的顶部和底部各具有一个螺纹安装孔，前面和后面各具有四个螺纹安装孔。将促动器集成到装置时，这些安装选项提供了灵活性，但请务必注意将负载与促动器的位移轴正确对准，以防引入角共振模式。

注意：搭建装置时，请将每个压电装置的引线都绑在一起，以防止因静电放电造成压电陶瓷元件损坏。
