系统概述

       山东地下人防通信指挥系统 TXX 中，信息接口单元箱起着关键的连接作用，通过光纤与信息接入箱及防空警报设备接口箱相连，以此实现对防空袭音箱警报器的报警控制、人防电话内部通话以及与人防办的对接。

设备安装规范

1.信息接入箱：安装于防爆波电缆井或防护密闭门外。采用金属外壳，外形尺寸不小于 200mm×300mm×120mm。一般都是明装挂墙，箱

内设有熔接盒，安装高度距地面 1.5m，用于接入通信光纤入户线缆。

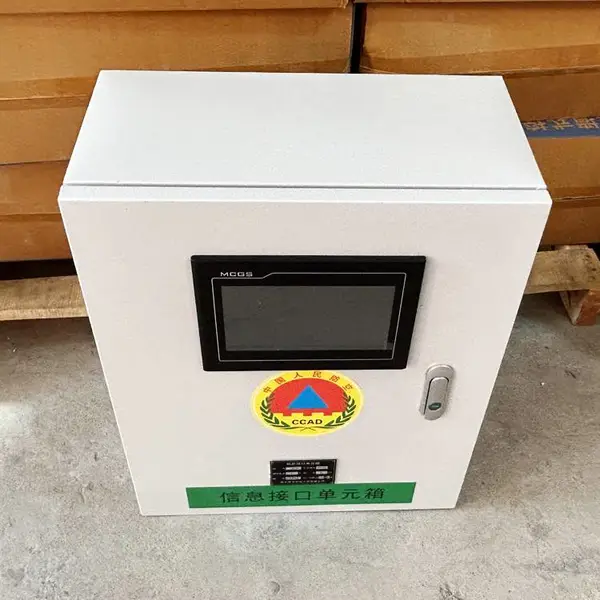

2.信息接口单元箱：安装在各防护单元的指挥通信值班室内，材质为金属外壳，外形尺寸不小于 400mm×500mm×160mm。安装方式同样为墙挂或内嵌，距地面 1.5m。箱内配备防空袭报警信息接收显示控制设备、网络交换机、光纤收发器等数据转换与传输设备。

3.防空警报设备接口与防空袭音箱警报器：在医疗救护工程、防空专业队人员掩蔽部工程、人员掩蔽部工程的各防护单元内进行安装。防空警报设备接口按每 1000㎡设置 1 个，且任意两个接口的最远距离不得超过 150 米。设备接口通过单模光缆连接至信息接口箱。该设备平时用于抗灾救灾及突发事故时的灾情预报与紧急报知，战时则用于人民防空的人员疏散告知。

4.人防电话：作为人防地下室医疗救护工程、防空专业队工程的必备专用通讯设备，用于与所在地人防指挥机关联络。中心医院、急救医院需设置电话总机，在救护站、防空专业队工程、人员掩蔽工程、配套工程中的值班室、办公、医疗、病房、防化通信值班室、配电间、电站、通风机室等房间均要安装电话分机。

通信线路敷设规定

1. 通信线路与供电线路需分别敷设在不同管路内，通信线路采用 2RC32 管暗敷方式。

2. 信息接口箱至信息接入箱熔接盒采用单模光缆连接，且单模光缆芯数不少于 12 芯。

3. 当信息接口箱至各要素房间的通信线路长度小于 100m 时，可选用超五类网线或单模光缆；若线路长度大于等于 100m，则必须采用单模光缆。

4. 防护单元间的通信线路应使用单模光缆，且单模光缆芯数不少于 12 芯。
