测量项目

内阻/电压/电抗/复阻抗/阻抗相位角

测量方式

交流4端子法（1kHz±0.02Hz）

额定电压

额定输入电压

DC±60V

对地额定电压

DC±70V

输入阻抗

约200kΩ

采样速度

1~50PLC（50Hz,1PLC=20ms;60Hz,1PLC=16.67ms）

触发源

内部/外部

触发延迟

延迟时间：0~9.999s

平均值滤波

1~16次

运算功能

总数据、有效数据数、值、最小值、平均值、标准偏差、主标准偏差、Cp、CpK（工程能力指标）

外部接口

100M Ethernet、RS-232C、USB

外部I/O

2路输入（用于触发输入）、4路输出（用于电池分选）

测量值存储功能

1,000,000组

参数读取与保存

1000组比较器设置

其他功能

超量程显示、测量异常检测、自校准、锁键

阻抗测量

（0~3Ω）

量程

显示范围

分辨率

测量电流

精度

3mΩ

-3.3~3.3mΩ

0.1μΩ

250mA

±0.4%

30mΩ

-33~33mΩ

1μΩ

100mA

±0.3%

300mΩ

-330~330mΩ

10μΩ

10mA

±0.3%

3Ω

-3.3~3.3Ω

0.1mΩ

1mA

±0.3%

相位

显示范围

分辨率

-180°~180°

0.01°

电压测量

（0~60V）

量程

显示范围

分辨率

精度

6V

-6.6~6.6V

10μV

±0.01%

60V

-66~66V

100μV

±0.01%

工作环境要求

使用温湿度范围

0℃~40℃、80%RH以下（无凝结）

保存温湿度范围

-10℃~50℃、80%RH以下（无凝结）

精度***温湿度范围

23℃±5℃、80%RH以下（无凝结）

适用场所

室内使用，高度2000m以下

额定电源电压

AC110V/AC220V

额定电源频率

50/60Hz

额定功率

45VA

外观与尺寸

设备尺寸（W*D*H）

约220W×80H×300D(mm)

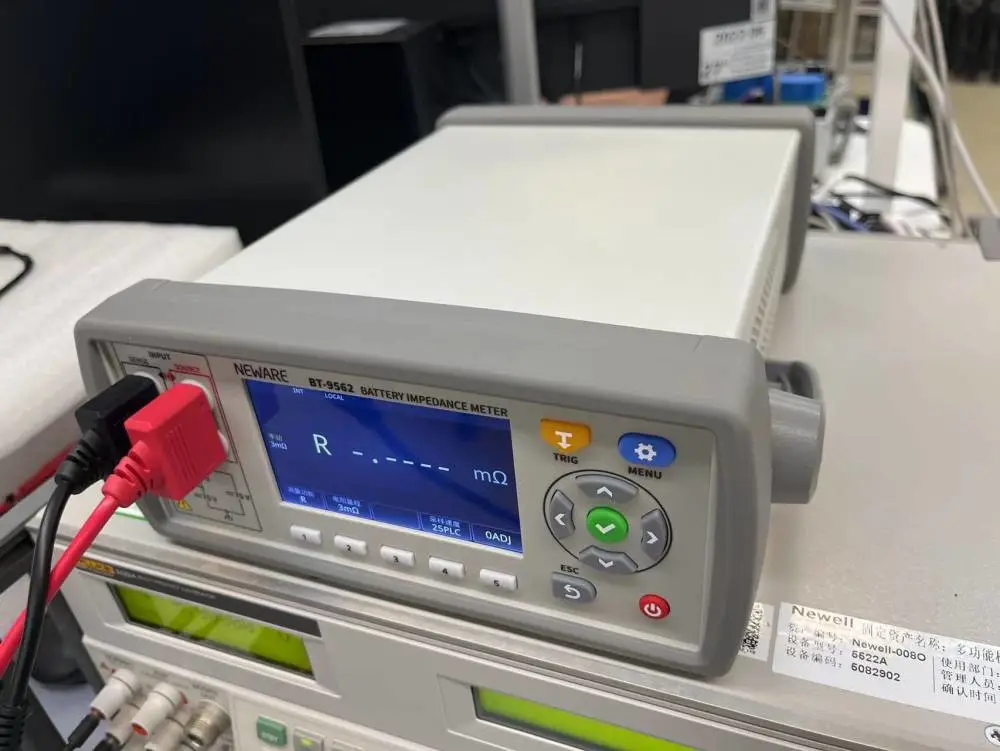

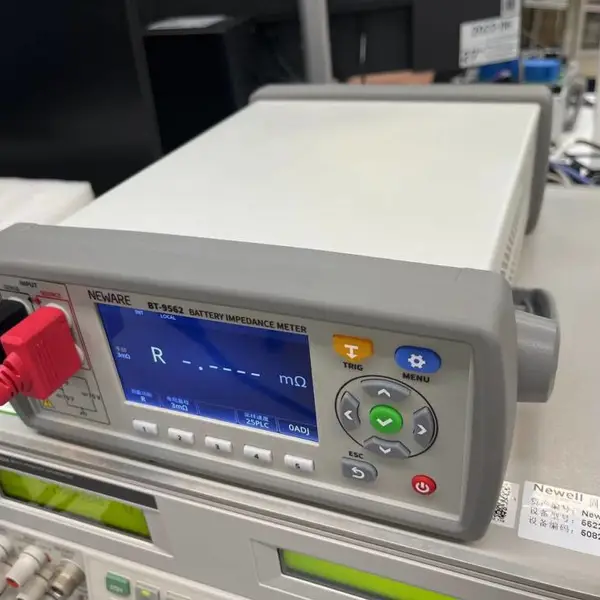

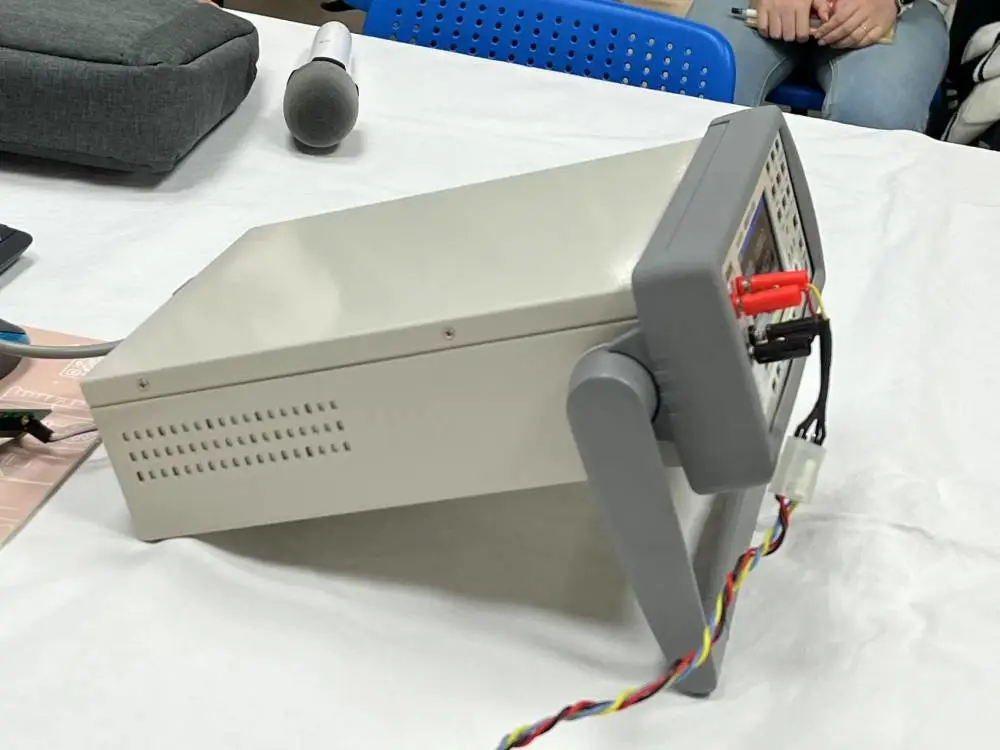

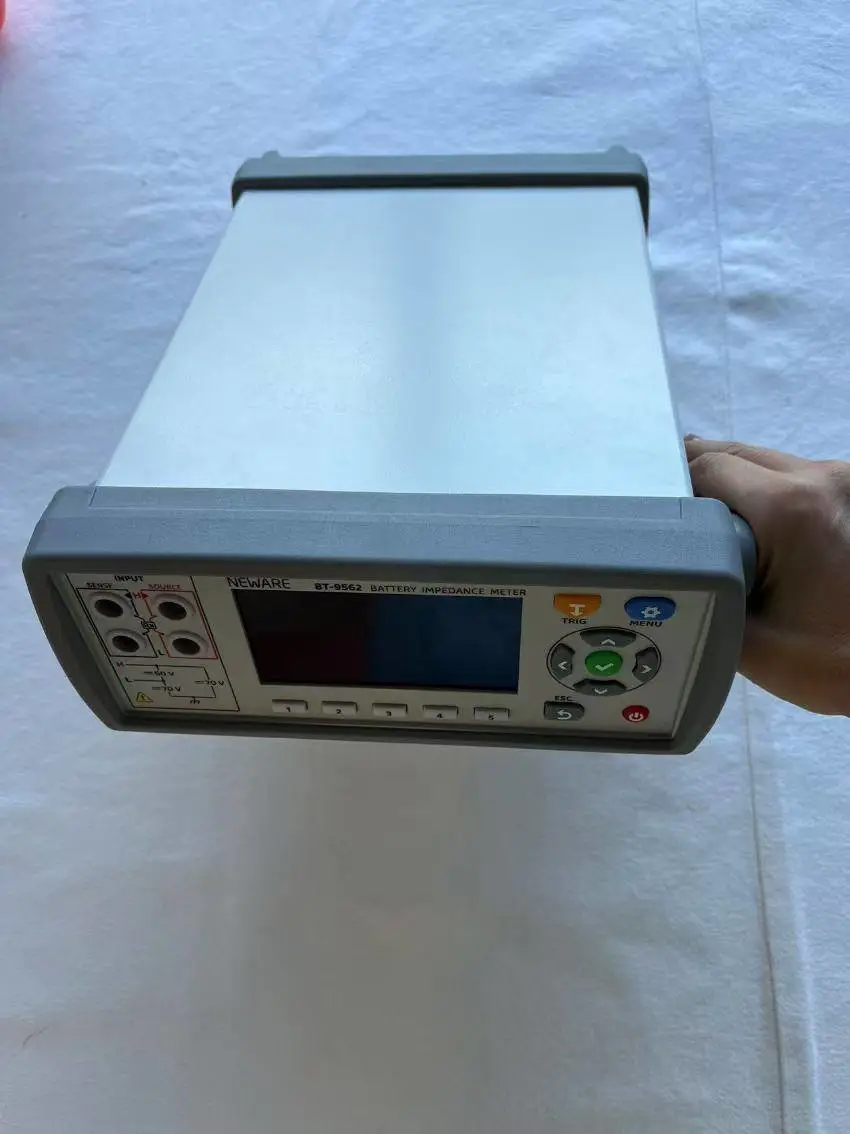

设备外观

重量

约2.5KG
