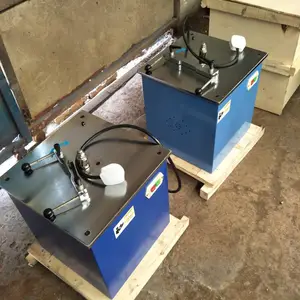

ZYJ-25哑铃型制样机适用于将塑料半硬质、硬质非金属材料制取为哑铃形、矩形等标准试样，将试样毛坯直接装入相应夹具内夹紧，紧贴旋转的铣刀进行铣削成型，切屑由吸尘器吸入（客户自备），随机配套符合GB/T 1040《塑料拉伸性能试验方法》中规定的I、型哑铃型试样夹具，也可按用户要求定制。

哑铃制样机可以制取下列试样：

1.1 GB/T 1040-92“塑料拉伸性能试验方法”中规定的Ⅰ、Ⅱ型哑铃型试样。

    1.2 GB 8802-88“硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法”及GB 1633-79“热塑性塑料软化点（维卡）试验方法”中规定的厚度>6mm的维卡试样。

    1.3 试样为长条试样。

    1.4 用户要求的其它形状的试样等。

二、使用方法

    2.1 制取试样毛坯，其尺寸为：（选配）

    Ⅰ型试样：总长150±1.0，宽≥22

    Ⅱ型试样：总长115±1.0，宽≥27

    维卡试样：总长≤50±1.0，宽10^+0.5

    长条试样：总长≤250±1.0，宽=要求尺寸+大于2mm的加工量

2.2  试样毛坯的装卡

    Ⅰ、型及长条试样毛坯直接装入相应夹具内夹紧，夹紧力不可过大，避免夹具体变形，只要能将试样毛坯夹住即可，另外各面应尽量对称，以使加工量均匀。

维卡试样毛坯按下述方法装卡：

    当管材壁厚>6mm，≤8mm时，所示装卡部位夹紧。

    当管材壁厚>8mm时，装卡部位夹紧，此时试样伸出夹具的量H应小于5mm，一次装卡加工完后，松开夹具将试样按箭头方向推出<5mm的一段，夹紧后再继续加工，直到壁厚<8mm时装卡部位夹紧后进行***一次加工。

按上述方法制取的试样壁厚为4mm.

    2.3、 试样的加工

    2.3.1 接通电源，按动电源开关，使刀具轴转起来，从顶部向下观察时刀具轴应顺时针转动。同时观察刀具安装是否正确，即刀刃的方向应与回转方向相一致。

    2.3.2 Ⅰ、型试样的加工是将装好试样毛坯的夹具向刀具方向靠近，以手工送进方式进行加工，并注意夹具要与刀具上、下的定位轴承外圆贴紧。一面加工完后，将夹具转180°再加工另一面，即可完成加工。

    2.3.3 维卡试样的加工与上述相似，只是加工中夹具不需转180°，只在一面加工即可完成。

    2.3.4 长条试样的加工，一面加工好后，将夹具转180°再加工另一面即可完成制备工作。如加工短试样时，为避免夹具变形，可多个试样同时加工或在夹紧后的空余处加一同样厚度的片与试样一起夹紧。
