| 品牌：弘兴昌 | 主要下游平台：独立站 | 货号：mfj |
| 是否进口：否 | 有可授权的自有品牌：有 | 是否跨境出口专供货源：否 |
| 密封介质：有机溶剂 | 原产国/地区：中国 | 标准：DIN2692 |
| 类型：全面垫片 | 系列：多种 | 产地：昆山 |
| 特性：耐腐蚀 | 是否标准件：非标准件 |

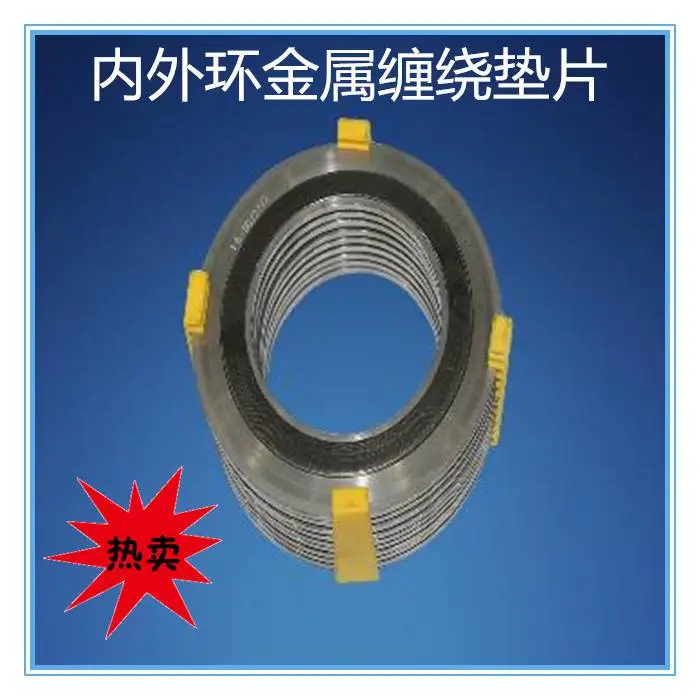

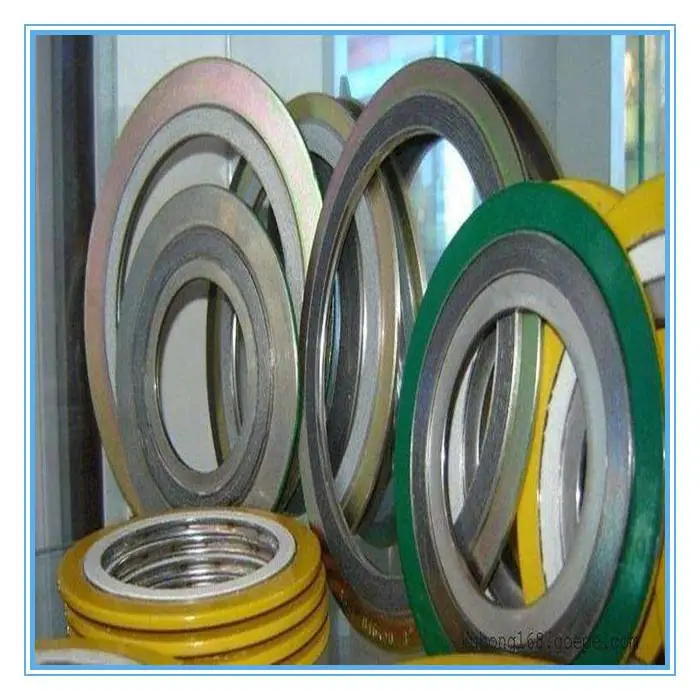

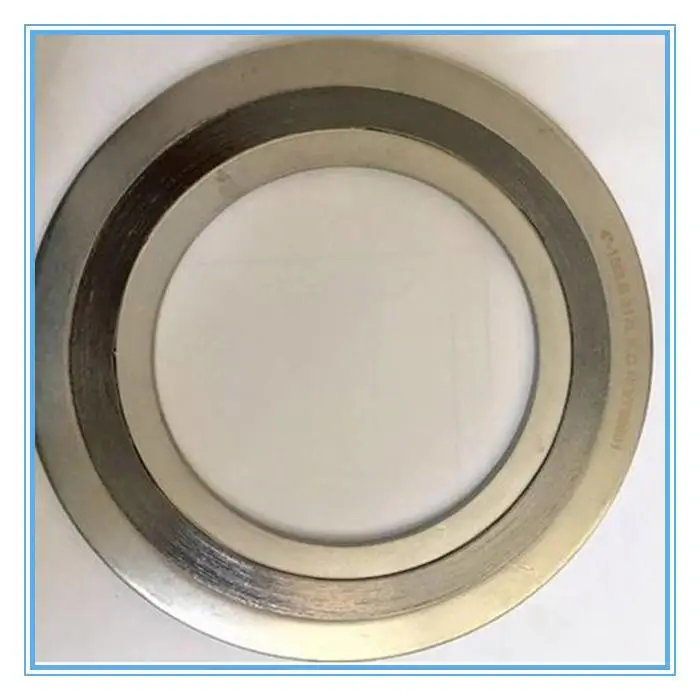

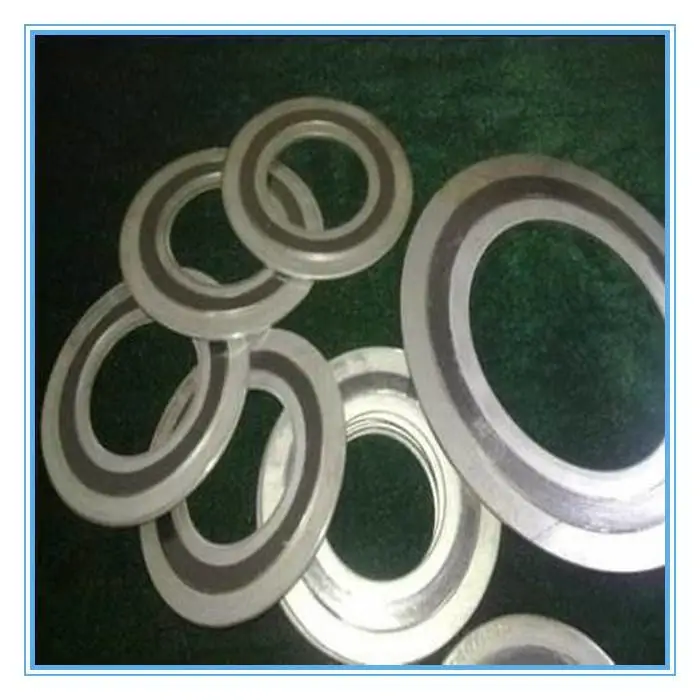

内外环金属缠绕垫片
目前应用广泛的一种密封垫片，为半金属密封垫片中回弹性佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其大压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便,一般用于中低压的平面和凸面法兰中带内外环缠绕垫片性能特点：能耐高温、高压和适应温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷缠绕垫使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。缠绕垫片结构形式及代号和使用法兰类别：
| 基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | |
| V型基本体/环 | W型基本体/环 | |||
| 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
| 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/24.5/3 | 4.8/3.05.5/4.07.5/5.0 |
| 带定位环型 | C或CG型 | 平面或凸面 | ||
| 带内环及定位环型 | D或CGI型 | 平面或凸面 | ||
材料:
1.带内外环缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C. 不锈钢的硬度值 HV≤200
2.带内外环缠绕垫非金属带
A. 非金属填充为***的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. ***石棉烧失量≤25%
C. 非金属带的氯离子含量≤100PPM
D. 各类介质及各种非金属带的推荐使用温度及压力
缠绕垫片各种非金属材料主要技术参数：
| 材料 | 标识代号 | 温度 ℃ | 大工作压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% |
| 膨胀石墨 | F.G. | -220--550 | 250 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 |
| ***石棉带 | ASB | -150--450 | 100 BAR | 般气密性 | 18--30 | ≥19 | ≤28 |
| 聚四氟乙烯 | PTFE | -200-- 250 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 |
| 无石棉材料 | NAF | -100--350 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 |
| 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | |
| 陶瓷 | CER | -200--1090 | 100 BAR | 温 | 18--40 | ≥19 |
下表用于对内环及缠绕金属带的材质选择：
| 材料名称 | 缩写标记 | 硬度(HB) | 温度(°C) |
| SUS 304 | 304 | 130~180 | -195~+550 |
| SUS 316L | 316L | 130~180 | -100~+550 |
| SUS 321 | 321 | 130~190 | -195~+760 |
| HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
| INCONEL-600 | INC600 | 150 | -100~+1090 |
| MONEL-400 | MON | 150 | -130~+820 |
| 钛 | T2 | 215 | -195~+1090 |
金属缠绕垫片基本体厚度公差：
| 项目 | 厚度(mm) | 公差(mm) |
| 垫片厚度 | 4.5, 3.2 | +0.2-0.1 |
| 环厚度 | 3.0 | ±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
| DIN (mm) | ANSI B16.5 BS1560 (mm)Mss sp-44 | API 605 | 公差 | |
| 内环内径垫片内径 | <=600 | <=24' | >=26' and <=34' | ±0.5 |
| >600 and <=800 | >24' and <=34' | >=36' and <=60' | ±0.9 | |
| >800 and <=1600 | >34' and <=60' | ±1.3 | ||
| >1600 | >60' | ±1.6 | ||
| 垫片外径 | <=600 | <=24' | <=24' | ±0.9 |
| >600 and <=16000 | >24' and <=60' | >24' and <=60' | ±1.8 | |
| 1600 | >60' | ±2.2 | ||
| 外环外径 | >=1/2' and <=60' | ±0.9 | ||
| <=600 | <=24' | 0-1.0 | ||
| >600 and <=1000 | >24' and <=34' | 0-1.8 | ||
| >1000 and <=1600' | >34' and <=60 | 0-2.2 |
金属石墨缠绕垫片主要性能参数：
| 缠绕垫片系数 | m=2.5-4 |
| 缠绕垫片使用压力 | ≤25MPa |
| 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) |
| y=68MPa |
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准等，更多标准或要求请来电咨询

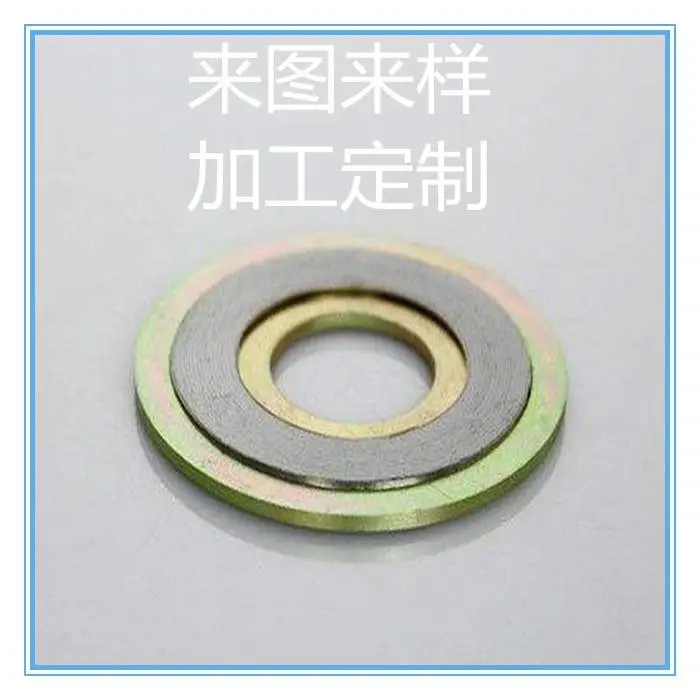

只要你有图纸 或者 有样品我们都可以做！！
请提供以下信息，便于客服人员 准确的报价！
1.产品的尺寸图纸或者样品
2.产品的硬度 颜色 要求 （没有相关信息的 我们将按常规的行业标准为您定做）
3.产品的数量 要求（定做商品 相对数量越多越***）
4.产品生产加工的时间（时间方面与产品的数量 是否开模具 有关系 正常时间3-10天）
注意：此商品为定制商品！宝贝单价为基数，实际商品的价格 是根据您提供的信息后 客服人员所给的报价！谢谢配合与理解！
|
