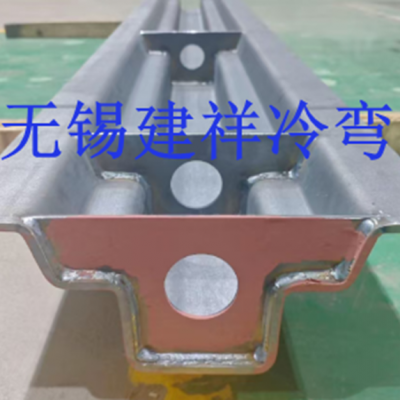

轨道火车侧墙立柱冷弯机设备生产线是用于加工轨道火车侧墙立柱的专业设备，以下是其详细说明：

工作原理

通常采用辊压成型原理，将金属板材或卷材通过一系列的辊轮逐步进行冷弯变形，使其达到所需的侧墙立柱形状和尺寸。具体过程为，金属材料从卷材或板材上放出，经过矫平装置将材料表面矫平，然后进入冷弯成型机组。在冷弯成型机组中，材料通过多个不同形状和角度的辊轮，在辊轮的压力和摩擦力作用下，逐步弯曲成侧墙立柱的轮廓。***，经过切断装置将成型的侧墙立柱按规定长度切断。

设备组成

• 放料装置：用于放置金属卷材或板材，并通过一定的机构将材料逐步送入生产线，通常包括开卷机、校平机等设备，以确保材料在进入冷弯机前处于平整状态。

• 冷弯成型机：是生产线的核心设备，由多个辊轮组组成，每个辊轮组都有特定的形状和角度，通过依次对材料进行弯曲，使材料逐渐形成侧墙立柱的形状。冷弯成型机通常采用高精度的加工工艺和优质的模具材料，以***成型的精度和质量。

• 冲孔装置（可选）：根据侧墙立柱的设计要求，可能需要在立柱上冲制各种孔位，如安装孔、通风孔等。冲孔装置一般采用液压或气动驱动，通过模具在材料上冲出所需的孔型。

• 切断装置：用于将连续成型的侧墙立柱按照设计长度进行切断。切断方式有多种，如锯切、剪切等，常见的是采用液压剪切机，能够快速、准确地切断材料，切口平整。

• 控制系统：采用***的 PLC 控制系统，对生产线的各个环节进行***控制，包括材料的进给速度、冷弯成型的道次、冲孔的位置和数量、切断的长度等参数。操作人员可以通过触摸屏或控制面板进行参数设置和操作，实现自动化生产。

技术参数

• 加工材料：一般可加工各种金属材料，如碳钢、不锈钢、铝合金等，常见的材料厚度在 1.5 - 6.0mm 之间，宽度根据具体的侧墙立柱规格而定。

• 成型速度：生产线的成型速度通常在每分钟 5 - 20 米左右，具体速度取决于材料的厚度、硬度以及设备的配置。

• 尺寸精度：能够***侧墙立柱的尺寸精度在较高水平，例如长度方向的精度可控制在 ±1mm 以内，截面尺寸的精度可控制在 ±0.5mm 以内。

• 弯曲半径：可根据不同的车型和设计要求，实现不同的弯曲半径，一般最小弯曲半径可达到 150 - 300mm。

优势特点

• 高精度加工：通过***的加工技术和高精度的模具，能够生产出尺寸精度高、形状一致性好的侧墙立柱，确保其与火车其他部件的***装配2。

• 自动化程度高：采用 PLC 控制系统，实现了从放料、冷弯成型、冲孔到切断的全过程自动化控制，减少了人工干预，提高了生产效率和产品质量的稳定性，同时也降低了劳动强度2。

• 生产效***：能够实现连续化生产，每分钟可生产数米长的侧墙立柱，大大缩短了生产周期，满足轨道交通行业大规模生产的需求2。

• 灵活性强：可以通过调整模具和工艺参数，适应不同车型、不同规格侧墙立柱的生产需求，具有较强的通用性和灵活性2。

• 质量稳定：设备采用优质的材料和***的制造工艺，经过严格的质量检测和调试，确保了设备的稳定性和可靠性，从而***了产品质量的一致性。
