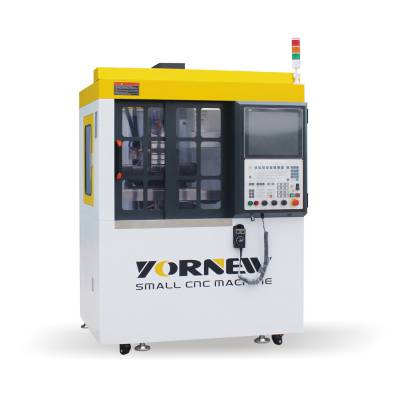

VMC300-848DI这款小型五轴加工中心是育菁公司生产的一款小型机床，搭配国产华中数控系统HNC848系统，作为国产高端数控系统的代表，具备多轴联动、RTCP（刀具中心点控制）、高精度插补等功能，能够满足复杂曲面加工的教学需求，而育菁VMC300小机床使用的是220伏电压，小型化并带有移动脚轮方便挪动，适合放在学校楼上教室，机床虽小，但其使用的是工业级配件和铸件身床，保持了高性和精度，用于五轴数控教学培训或科研小零件加工，为学生提供从理论到实践的全流程学习体验。通过国产化数控系统的应用，学生不仅掌握了五轴加工技术，还培养了解决复杂工程问题的能力，为未来高端制造业的发展储备人才。

一、用于教学角度的目标：

1、培养学生掌握五轴数控编程与操作技能。

2、通过实际加工案例，理解五轴联动加工的原理与应用。

3、掌握华中数控系统HNC848的界面操作、参数设置及故障诊断。

4、提升学生解决复杂加工问题的能力，为高端制造业输送技术人才。

二、教学内容设计

1、基础理论教学：五轴数控机床结构与工作原理、 华中数控系统HNC848功能介绍、RTCP技术原理

2、编程训练：五轴联动G代码编程（如G43.4、G06.2、G06.4指令）、 宏程序应用、 CAM软件后处理

3、上机实操训练：工件装夹与对刀、 五轴联动加工操作（如叶轮、叶片、复杂曲面）、 加工参数优化

三、教学优势与特色

1、国产化技术：HNC848系统支持国产数控技术，符合国家“智能制造”战略，学生可接触自主可控的工业软件。

2、多轴联动功能：支持五轴RTCP、五轴大圆插补等***功能，满足复杂曲面加工需求。

3、模块化设计：HNC848系统界面友好，支持参数化编程与宏变量应用，便于学生理解数控系统底层逻辑。

4、安全与成本优势：小型五轴机床占地面积小（仅500 kg左右重量），适合教室或实验室环境，降低教学成本。

四、教学实施建议

1、分层次教学：

初级：五轴基础编程与操作。

中级：复杂曲面加工与参数优化。

***：系统故障诊断与热误差补偿。

2、校企合作：

与本地制造企业合作，提供实际加工案例，增强学生实践能力。

3、教学资源：

开发HNC848系统操作手册、五轴编程案例库与虚拟仿真软件。

五、技术参数

重复定位精度：0.01mm

系统分辩率：0.001mm

横向（X轴行程）：320mm

纵向（Y轴行程）：220mm

垂直（Z轴行程）：320mm

A轴行程：+30~-120°

C轴行程：360°

第4轴转速：60rpm/min

第5轴转速：40rpm/min

第4/5轴定位精度：±1°

第4/5轴重复定位精度：20"

工作台尺寸：570×170mm/Φ120mm

导轨：H级等磨直线导轨

锥孔跳动精度：2um

钻孔直径：13mm

铣削直径：13mm

刀库：斗笠式10工位

轴联动性：5轴联动

XYZAC轴电机类型：XYZ轴伺服电机750W

AC轴伺服电机：220W

数控系统：华中HNC848五轴数控系统

RTCP刀尖跟随功能：支持

自动对刀功能：支持

主轴转速：100-24000 转/分钟

主轴锥度：***20

主轴电机功率：2.2KW

整机功率：2.8kw

使用气压：0.6Mpa

工件冷却方式：水冷循环

润滑系统：自动润滑系统

使用电源：AC220V/50Hz

外形尺寸：1360×990×1800 mm

净重：650 kg
