干式冷却器是一种以空气为冷却介质的换热设备，通过空气强制对流实现热量传递，无需直接使用水资源，适用于缺水、高腐蚀或需要紧凑布局的场景。以下是其核心工作原理、结构组成及关键技术细节：

一、工作原理核心逻辑

1. 热量传递路径

高温介质（如油/水/制冷剂）管内流动金属管壁（导热）翅片传导空气（强制对流带走热量）

• ***步：介质内传热
  高温介质（如液压油、冷凝后的制冷剂）在管束内部流动，通过对流换热将热量传递给金属管壁（常用材质：碳钢、不锈钢、铜）。

• ***步：管壁与翅片导热
  热量通过管壁传导至外侧翅片（翅片材质：铝、铜或不锈钢），翅片通过增大表面积提升与空气的接触效率（换热面积可扩大 5-10 倍）。

• 第三步：空气对流散热
  风机（鼓风式或引风式）强制驱动空气流过翅片表面，通过对流换热带走热量，最终将热量释放到环境中。

2. 关键技术参数

• 空气流速：通常为 2-8 m/s，流速越高散热效率越高，但风机能耗也随之增加（需平衡能效比）。

• 换热温差：空气与介质的进出口温差一般为 10-30℃（如介质入口温度 60℃，空气入口温度 30℃，出口可达 45℃）。

• 压降控制：介质侧压降需≤0.1MPa（避免影响系统运行压力），空气侧压降通过翅片间距（2-5mm）优化。

二、典型结构与组件功能

干式冷却器主要由换热管束、翅片组、风机系统、框架结构四部分组成，各组件协同实现高效散热：

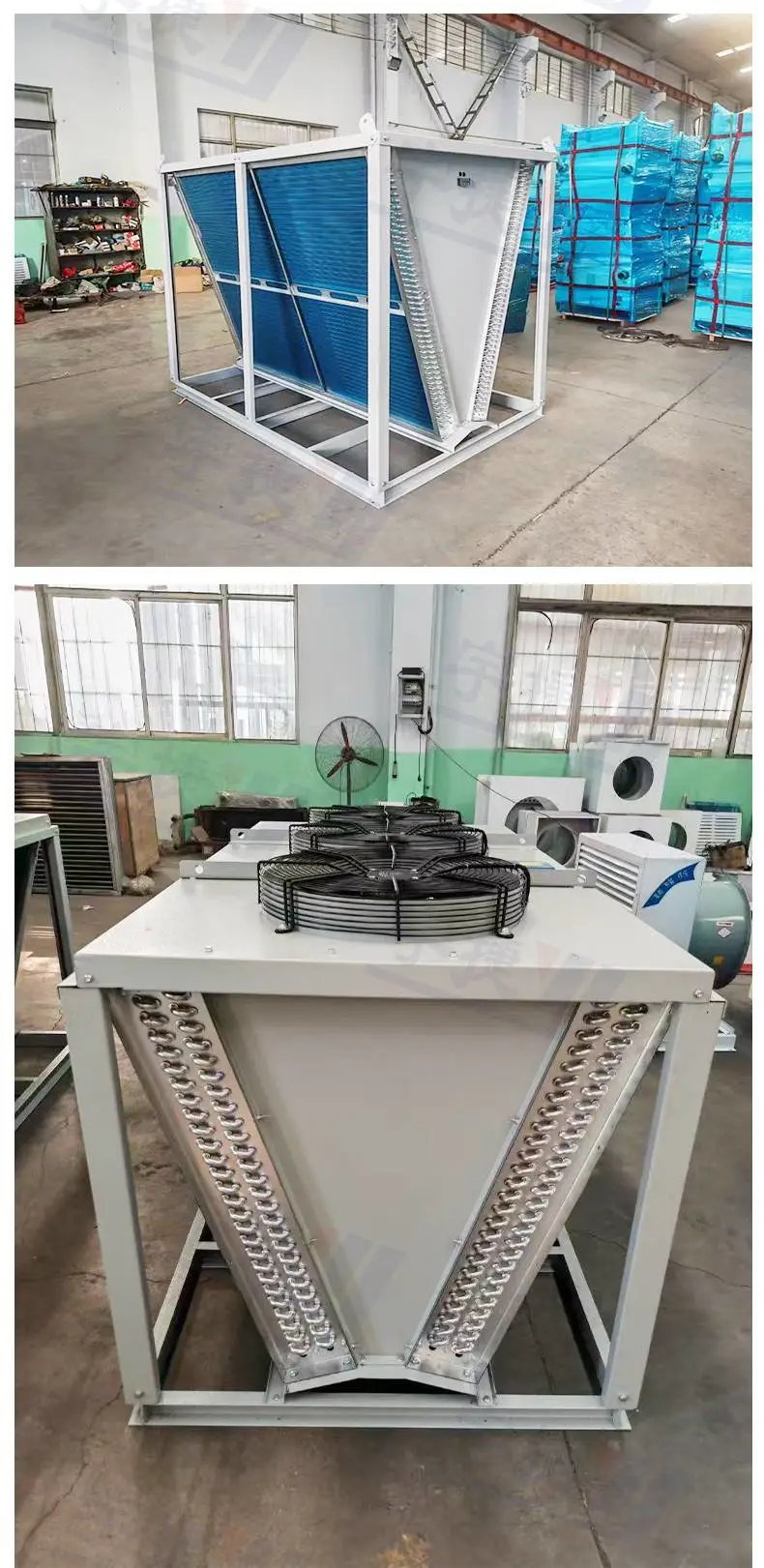

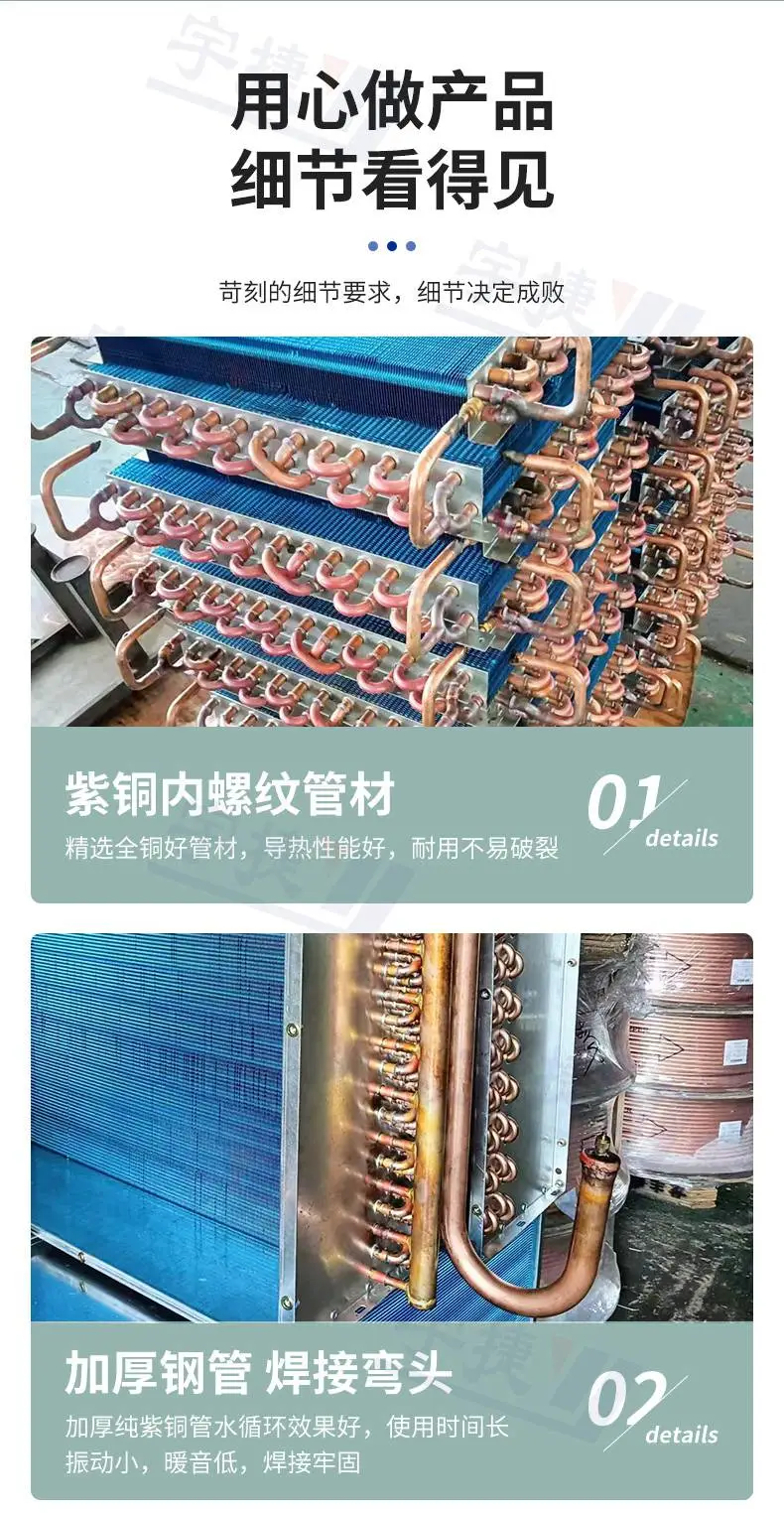

1. 换热管束

• 结构形式：

• 直管式：适用于小温差场景，安装维护方便（如机床油冷却）。

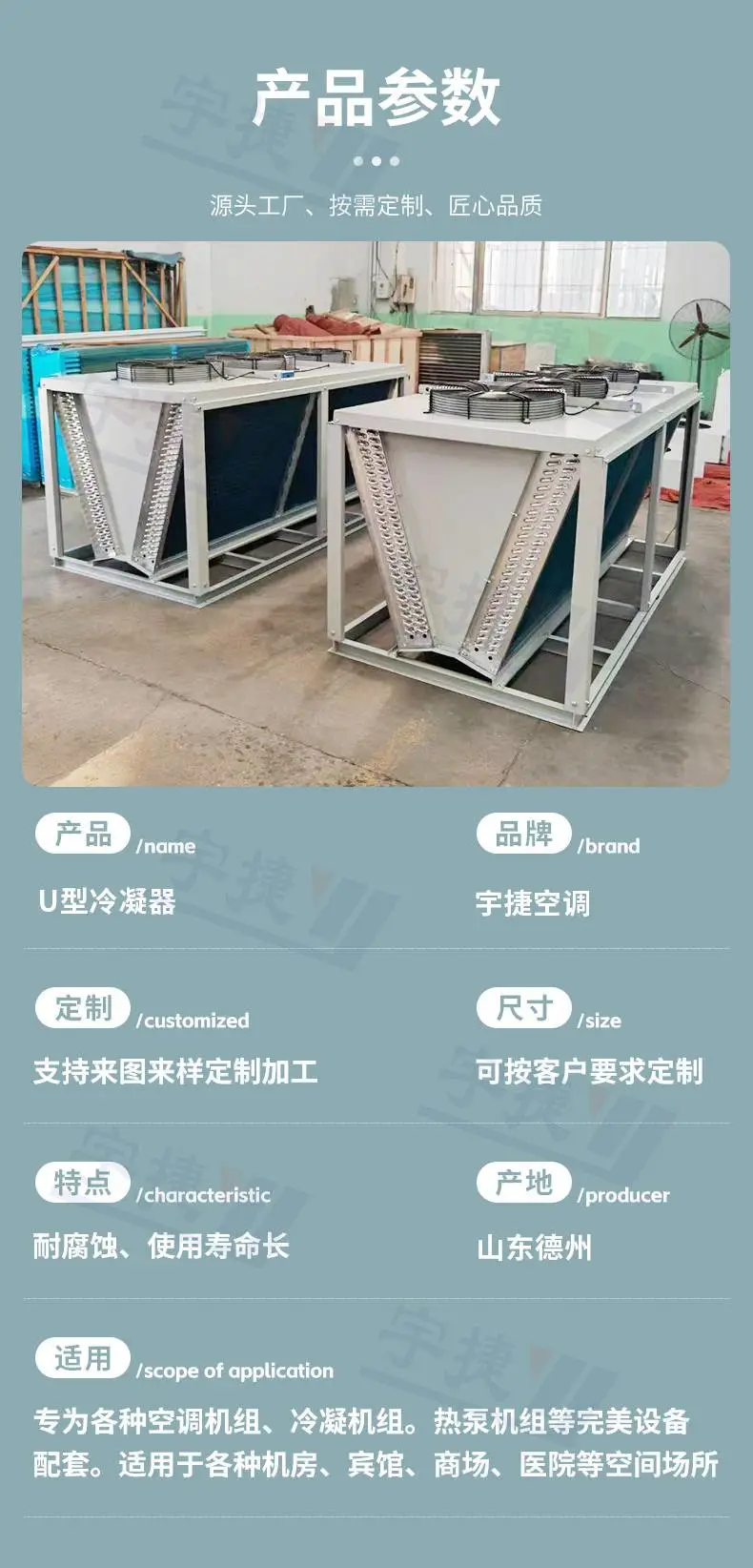

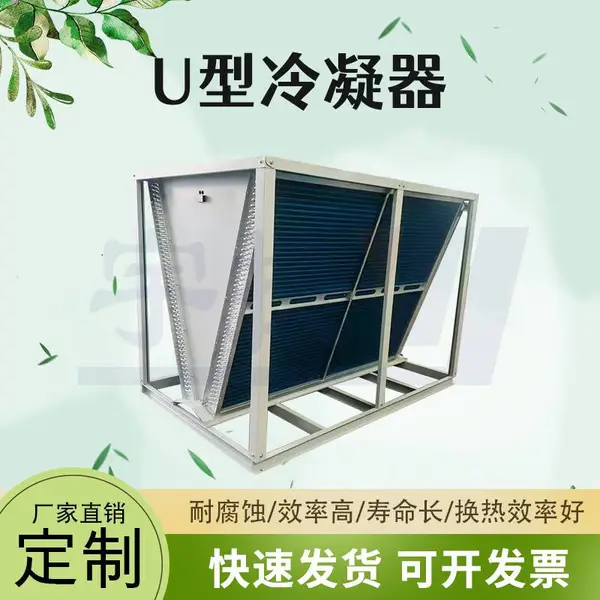

• U 型管式：耐温差应力强，适合高温介质（如电厂润滑油冷却，温差≥50℃）。

• 螺旋管式：紧凑布局，适用于空间受限场景（如车载液压系统）。

• 材质选择：

• 普通工况：碳钢（成本低）+ 铝翅片。

• 腐蚀环境：316L 不锈钢管束 + 不锈钢翅片（如化工废水冷却）。

• 低温场景：铜管 + 铜翅片（防冷凝结冰，如冷库制冷系统）。

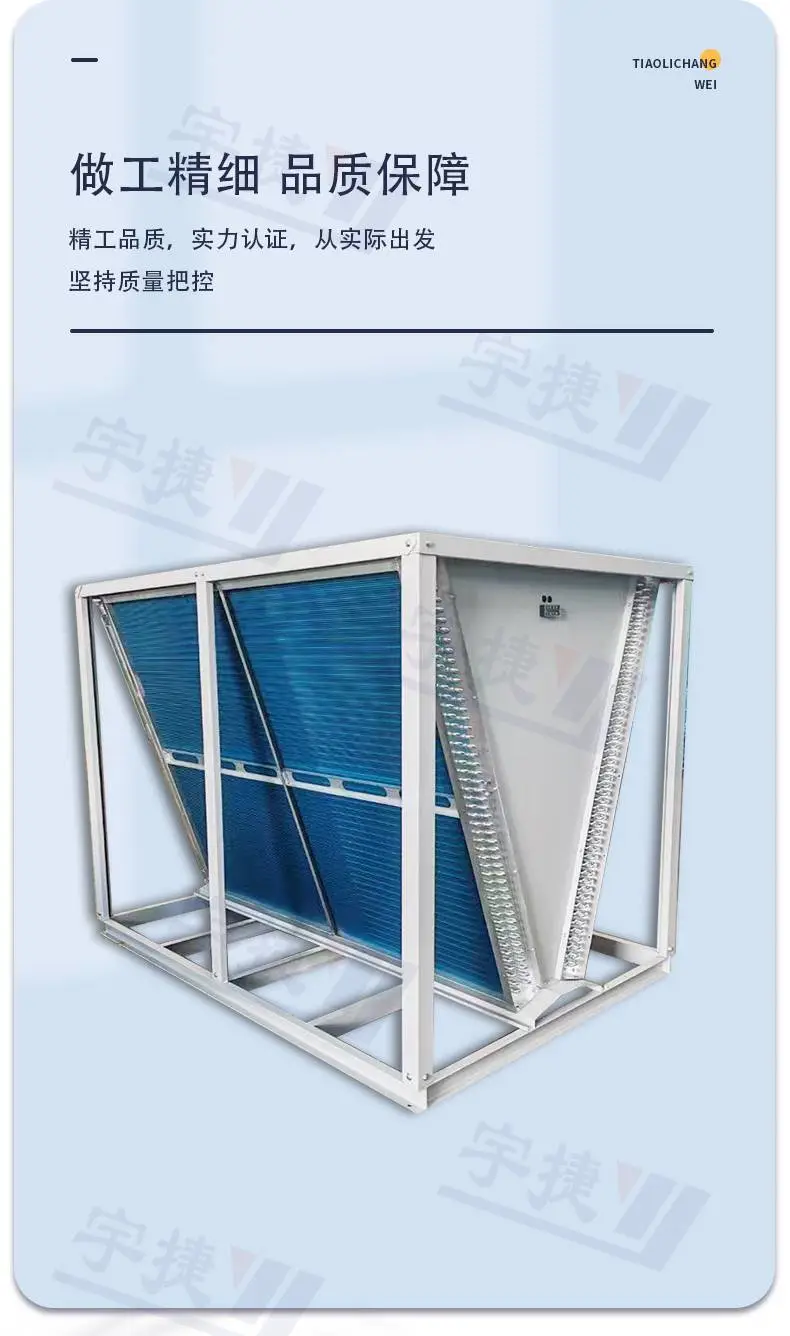

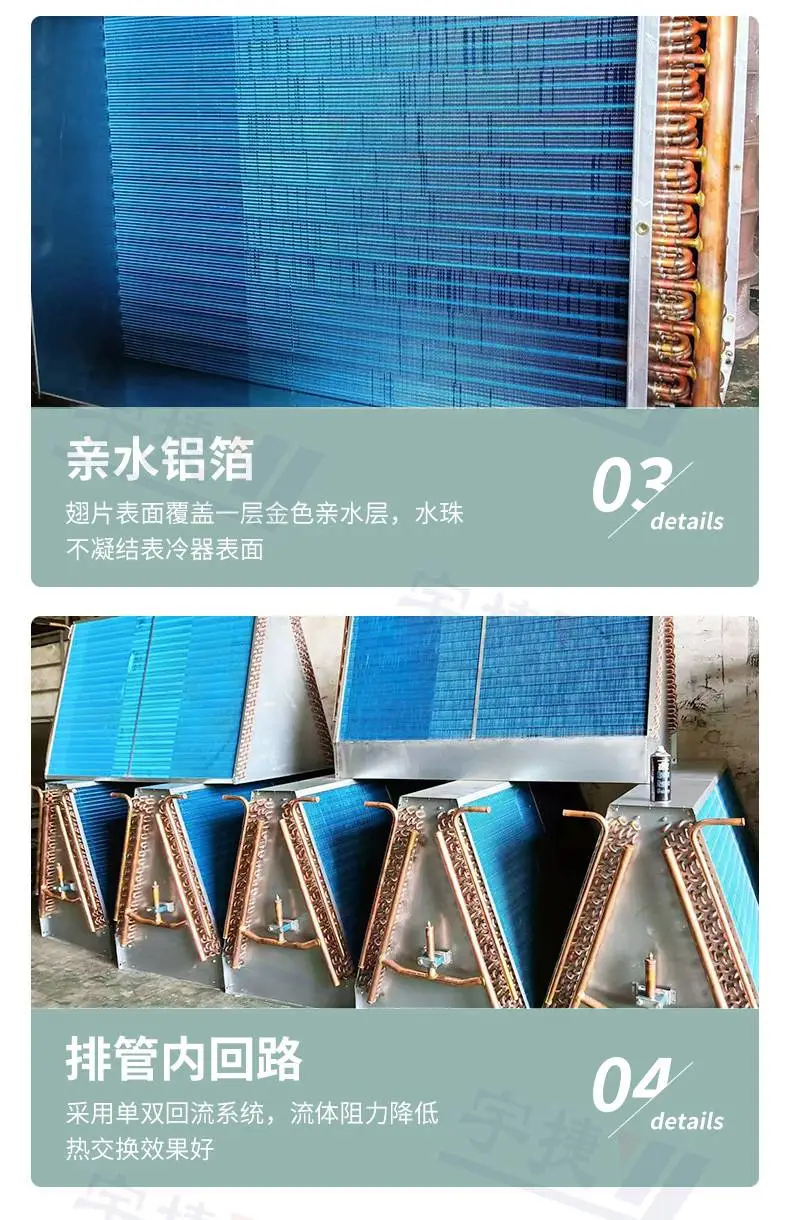

2. 翅片组

• 翅片类型：

• 平直翅片：制造简单，适用于清洁空气（如数据中心空调）。

• 锯齿翅片：破坏空气边界层，提升湍流程度，散热效率提高 20%-30%（如高负荷压缩机冷却）。

• 波纹翅片：增加空气流通路径，适合低流速、高粉尘环境（如矿山空压机）。

• 翅片间距：

• 清洁环境：2-3mm（散热效率化）。

• 粉尘 / 纤维环境：4-6mm（减少堵塞风险，如纺织厂空气冷却）。

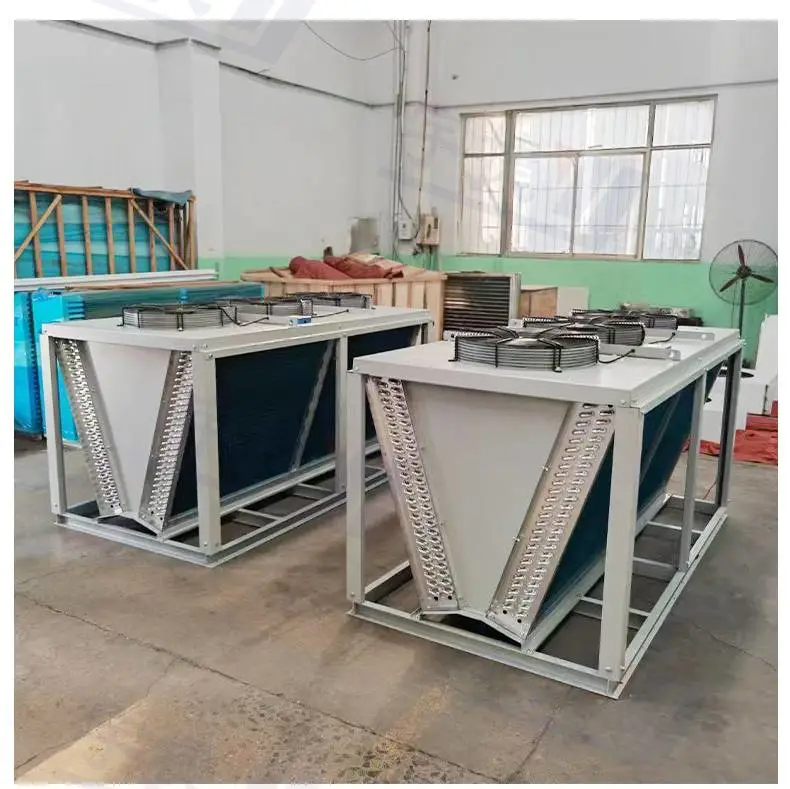

3. 风机系统

• 驱动方式：

• 电机直驱：结构简单，适用于小型冷却器（功率≤15kW）。

• 皮带传动：可灵活调整转速，适合需要变频调节的场景（如随负荷变化的储能系统冷却）。

• 风机类型：

• 轴流风机：风量高、压头低，适合大流量散热（如工业冷却塔改造）。

• 离心风机：压头高、风量低，适合有管道送风需求的场景（如实验室通风系统）。

• 防爆配置：在易燃易爆环境（如石化车间）需选用防爆电机（防爆等级 Ex d IIB T4），叶轮做防静电处理。

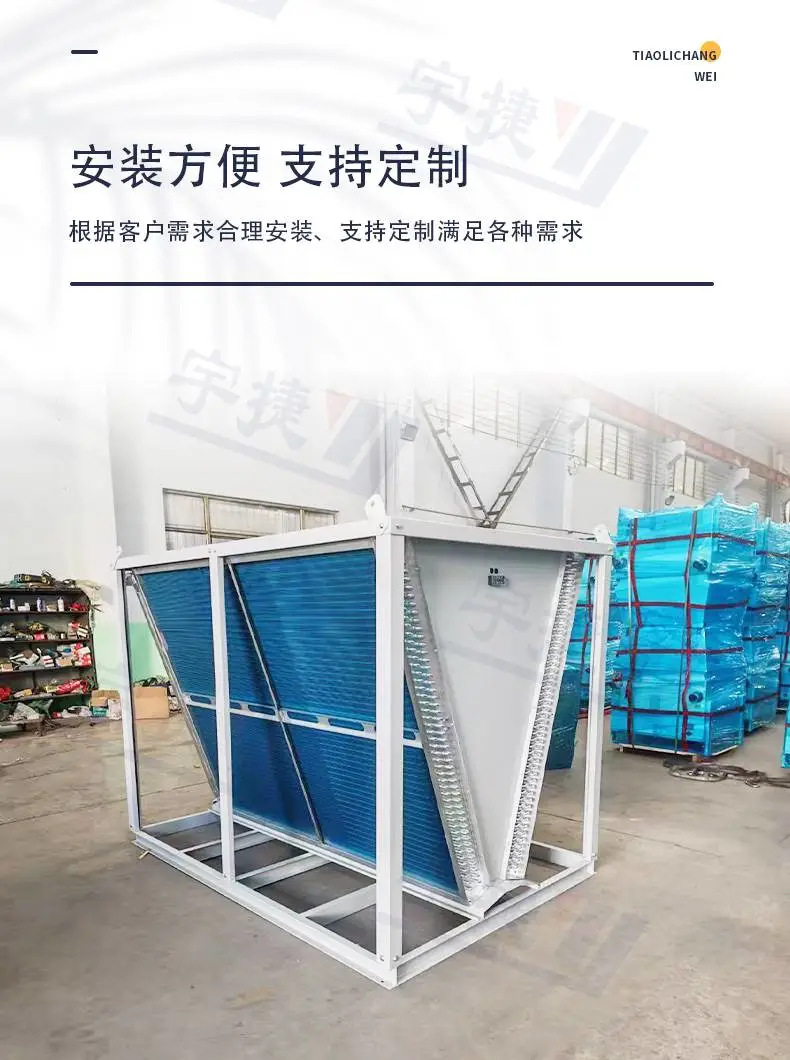

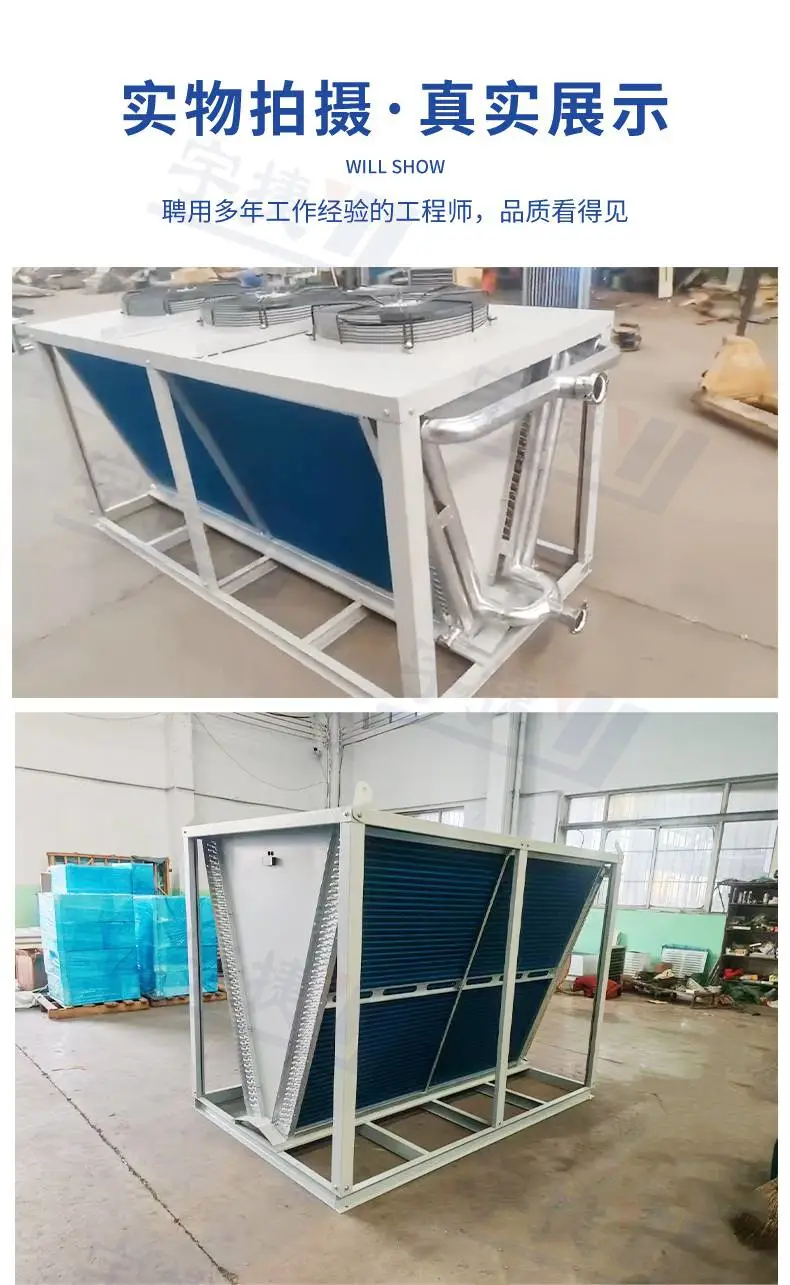

4. 框架与附件

• 框架结构：采用碳钢喷塑或不锈钢材质，支撑管束并引导空气流向（如立式冷却器框架需考虑抗风载荷设计）。

• 温度控制：集成温度传感器与电动调节阀，根据介质温度自动调节风机启停或转速（如油温≥55℃时风机满速运行，≤45℃时停机）。

• 防尘 / 防雨装置：在室外安装时配置百叶窗或防护网，避免杂物进入（如沿海电厂冷却器需加防盐雾百叶窗）。

三、与湿式冷却器的原理对比

四、关键应用场景的原理适配

1. 电力行业汽轮机润滑油冷却

• 介质路径：高温润滑油（60-80℃）从汽轮机轴承流入冷却器管束，管束外侧翅片通过轴流风机强制送风（风量 2000-5000m?/h）。

• 温控逻辑：当油温超过 65℃时，风机全速运行，空气将热量带走后油温降至 50℃以下，风机切换至低速待机状态。

2. 数据中心制冷剂冷凝

• 介质路径：高温气态制冷剂（如 R410A，冷凝温度 50℃）进入管束，被外侧空气冷却为液态（压降≤0.05MPa）。

• 节能设计：采用变频离心风机，根据室外温度调节风量（冬季低温时风量降低 50%，节能***）。

3. 化工反应釜导热油降温

• 防腐设计：管束采用 316L 不锈钢，翅片表面喷涂特氟龙涂层，抵御反应釜排出的酸性气体腐蚀（pH≤3）。

• 安全冗余：设置双风机并联系统，单台故障时另一台自动切换至满负荷运行，避免反应釜超温失控。

五、性能优化技术

1. 强化传热技术

• 管束内插入螺旋扰流元件，提升介质湍流程度，传热系数提高 15%-20%（如螺旋扭带用于高粘度油类冷却）。

• 翅片表面镀纳米涂层，降低空气流动阻力（摩擦系数减少 10%），同时增强抗积灰能力。

2. 智能控制系统

• 集成 PLC 控制器，实时监测介质温度、空气流量、风机电流等参数，动态调整运行模式（如多台冷却器并联时的轮巡控制）。

• 结合天气预报数据，提前调整风机策略（如高温预警时预启动备用风机，避免突发过载）。

3. 余热回收利用

• 在寒冷地区，将排出的热空气（如 40-50℃）引入车间供暖，实现 “散热 + 供热” 双重功能（节能率可达 15%-20%）。

总结：原理核心与技术价值

干式冷却器的核心原理是通过空气强制对流 + 翅片强化传热实现高效散热，其技术价值体现在：

• 节水：完全替代传统水冷系统，年节水量可达数十万吨（适用于西北干旱地区电厂）。

• 耐腐：通过材质与涂层创新，可适应强酸、盐雾等***环境（如海上平台冷却需求）。

• 灵活：模块化设计支持定制化布局（立式、卧式、斜顶式），适配不同空间限制。

通过精准匹配介质特性与环境条件，干式冷却器已成为工业节能与绿色制造的关键装备，尤其在 “双碳” 目标下，其低耗水、低维护的优势将推动更多行业技术升级。
