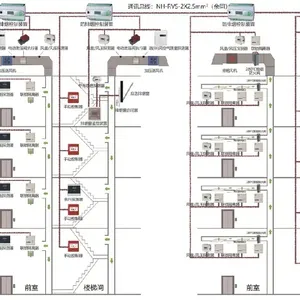

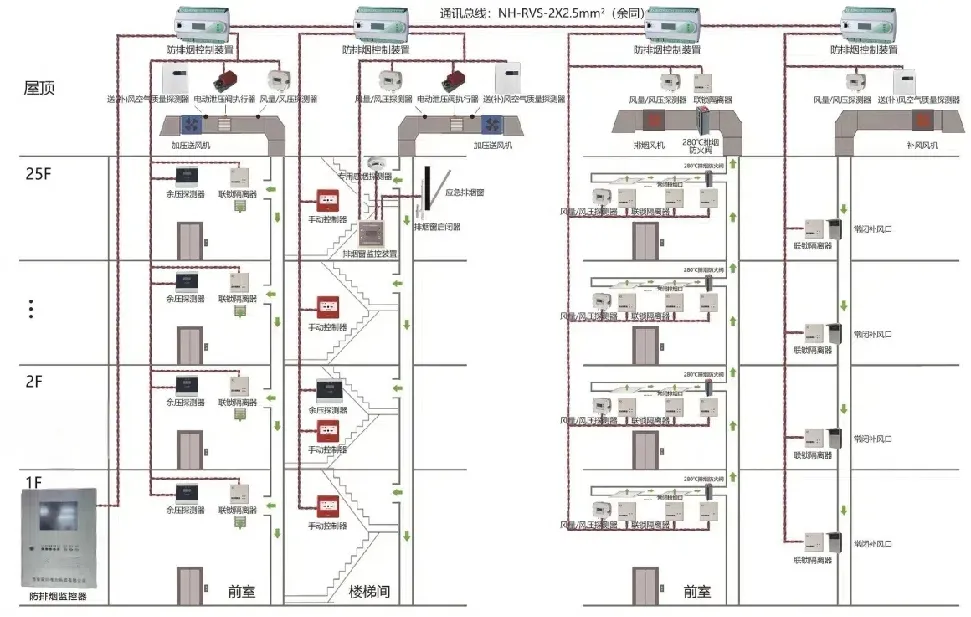

消防风机机电一体化监控系统控制原理

YC-SE消防风机机电一体化监控系统可有效解决FAS系统故障、失效，消防联动控制器处于手动工况和防排烟系统自身隐患发展成的故障，导致的防排烟风机无法启动的问题；对火灾状态下防排烟系统的应急启动、停止进行合理的统一管理控制 ，大幅提高防排烟系统的智能化、 自动化程度及稳定可靠性 ，为火灾状态下控制烟 气蔓延并及时排出火灾的烟气和热提供应急保障 ，***人员安全疏散及消防灭火救援行动的顺利进行。

     该系统可实时监控防烟风机、排烟风机、补风机、排烟窗、挡烟垂壁的工作状态、故障信息，监测风机运行时余压和一氧化碳浓度的变化。当系统发生异常时，该系统将迅速报警，提醒运维人员及时排除系统故障，为防排烟系统的有效运行提供可靠保障。

执行标准

中华人民共和国*** GB 51251-2017《建筑防烟排烟系统技术标准》

中华人民共和国*** GB 55037-2022《建筑防火通用规范》

中华人民共和国*** GB 55036-2022《消防设施通用规范》

中华人民共和国*** GB 50016-2014《建筑设计防火规范》

中华人民共和国*** GB 51348-2019《民用建筑电气设计标准》

中华人民共和国*** GB 50067-2014《汽车库、修车库、停车场设计防火规范》

国家建筑标准设计图集 15K606:《建筑防烟排烟系统技术标准》 图示

国家建筑标准设计图集 20K607:《防排烟及暖通防火设计审查与安装》

国家建筑标准设计图集 22K311-5:《防排烟系统设备及部件选用与安装》

防排烟监控主机

1、采用高速低功耗微处理器 ，对加压风机 、 排烟风机 、补风机 、  排烟窗 、风阀等实时监控;

 2、可通过余压探测器监控疏散通道余压变化 ， 适应现代建筑  复 杂 多 变 的 要 求 ;

 3、***的抗干扰能力，无 需 屏 蔽 线 ，可 以 长 距 离 供 电 ;

 4、汉字液晶显示加压送风机 、排烟风机 、补风机 、常闭风阀 、排烟防火阀等的开闭及动作信息 。

防排烟应急监控器

1、 设置于风机配电箱内，监控并显示加压送风机 、排烟风机 、补风机的工作状态及常闭风阀和 280°C排烟防火阀的开闭及动作信息;

 2、每个回路可带载 64 个余压探测器;

 3、可以持续调节泄压阀的开启角度。

 4、可实时显示风机风量、风压及工作状态并进行各项参数修改设定;

 5、定时自动巡检风机、加压送风风阀执行器的工作状态 ，且应急 动作后应能手动解除 ， 并记录存

 6、储巡检、应急动作开始和结束的时间及各类探测器报警阈值；

 7、实时采集探测器等设备工作状态，发生故障时进行声、光报警， 显示故障点位置 ，提醒值班人员对故障设备进行维修或更换。

送/补风空气质量探测器

 1、设置于送(补)风机总管段进口处;

 2、采 用 高 精 度 精 良 MEMS 传 感 器 及 数 字 化 技 术 ， 可 检 验 微 量  CO2.VOC 、  HCHO、PM2.5 浓度等;

 3、支持总线通讯 ，信息上传至防排烟监控主机;

 4、按键支持功能:零点校准 、 单位切换 、 响应时间等;

 5、当探测器报警时 ，联锁关闭加压送风机或补风机

风量/风压探测器

联锁隔离器

排烟窗监控装置

  手动控制器

排烟窗启动器

专用感烟探测器

CO探测器

余压探测器

电动泄压阀执行器

消防风机机电一体化监控系统相应产品

YC-SE防排烟应急监控器

YC-EC应急排烟窗监控器

YC-FM消防电动开窗机

YC-SD排烟专用探测器

YCYT余压探测器

YC-LS联锁隔离器

YC-AQ送（补）风空气质量探测器

YC-FL风量/风压探测器

YC-HC手动控制器

YCCO CO探测器

相关项目应用案例

天津医科大学肿瘤医院、浠水妇幼保健院、黄南藏医医院、安徽省公共卫生临床中心(芜湖)(皖南医学院***附属医院(弋砚山医院)北区)规划设计 西安现代妇产医院、汉中3201医院、广州惠爱医院、广州医科大学附属脑科医院
