系列型号：

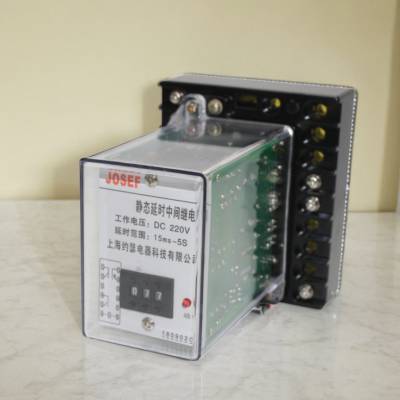

JZS-7/221静态可调延时中间继电器；JZS-7/2201静态可调延时中间继电器；

JZS-7/241静态可调延时中间继电器；JZS-7/2401静态可调延时中间继电器；

JZS-7/222静态可调延时中间继电器；JZS-7/242静态可调延时中间继电器；

JZS-7/223静态可调延时中间继电器；JZS-7/2203静态可调延时中间继电器；

JZS-7/243静态可调延时中间继电器；JZS-7/2403静态可调延时中间继电器；

JZS-7/224静态可调延时中间继电器；JZS-7/2204静态可调延时中间继电器；

JZS-7/244静态可调延时中间继电器；JZS-7/2404静态可调延时中间继电器；

JZS-7/225静态可调延时中间继电器；JZS-7/2205静态可调延时中间继电器；

JZS-7/245静态可调延时中间继电器；JZS-7/2405静态可调延时中间继电器；

JZS-7/226静态可调延时中间继电器；JZS-7/2206静态可调延时中间继电器；

结构组成

• 电磁系统

• 线圈：由漆包线绕制而成，是产生电磁吸力的核心部件。不同额定电压的线圈，其匝数和线径有所差异。例如，若该继电器线圈额定电压为 24V 直流，线圈的匝数和线径会经过***设计，以确保在 24V 直流电压作用下能产生足够的电磁力吸引衔铁。

• 铁芯：一般采用高导磁率的硅钢片叠制，能有效集中和增强线圈产生的磁场，提高电磁吸力，使衔铁能够快速、稳定地动作。

• 衔铁：由软磁材料制成，具有良好的导磁性能。在电磁力的作用下，衔铁能够灵活地运动，带动触点系统实现通断控制。

• 触点系统

• 常开触点：在继电器未通电时处于断开状态，通电后闭合。常用于控制电路的接通，比如控制电机的启动。

• 常闭触点：在继电器未通电时处于闭合状态，通电后断开。可用于实现互锁控制等功能，防止两个动作同时进行。JZS-7/244 具体触点数量和形式需参考产品手册，可能有多组常开、常闭触点的组合，以满足不同控制需求。

• 触点材料：通常采用银合金等导电性好、耐磨性强的材料，***触点在频繁通断过程中具有良好的接触性能和较长的使用寿命。

• 外壳：采用绝缘性能良好的塑料制成，起到保护内部元件的作用，防止灰尘、水分等进入继电器内部，同时也有一定的机械保护功能，避免继电器受到外力损坏。

技术参数及意义

功能特点

• 信号放大与传递：能够将微弱的控制信号放大，以驱动更大功率的负载。例如，在自动化控制系统中，传感器输出的信号电流较小，无法直接驱动电机等大功率负载，通过 JZS-7/244 中间继电器可以将信号放大，实现对负载的控制。

• 扩展触点数量和类型：提供多组触点，并且可以根据需要组合常开和常闭触点，满足复杂控制电路的需求。比如在一个需要同时控制多个指示灯、接触器和实现互锁功能的电路中，中间继电器的多组触点可以分别连接不同的负载，实现多样化的控制逻辑。

• 电气隔离：实现控制电路与主电路之间的电气隔离，提高系统的安全性和可靠性。在高压控制系统中，通过中间继电器可以将低压控制信号与高压主电路隔离开来，避免高压电对控制电路造成干扰或损坏。

• 适应不同控制需求：可根据不同的控制电压和触点容量要求进行选择，灵活应用于各种控制场景，无论是直流还是交流控制电路，都有相应规格的中间继电器可供选择。

应用场景

• 工业自动化生产线

• 设备控制：用于控制电机的启动、停止、正反转，以及气缸的伸缩等动作。例如，在食品包装生产线上，中间继电器可以根据传感器检测到的信号，控制包装机械的各个动作，实现自动化包装。

• 信号处理：在自动化设备的控制系统中，中间继电器可以将各种传感器和执行器的信号进行传递和处理，实现设备的自动化运行。

• 电力系统

• 配电控制：在配电柜中，用于控制指示灯、小型风扇等设备的通断，以及在电力设备的保护回路中，实现信号的传递和电路的切换。当电力系统出现故障时，中间继电器可以及时切断故障电路，保护设备和人员的安全。

• 自动化装置：在变电站的自动化装置中，中间继电器可用于控制断路器的分合闸操作，以及实现各种保护功能的逻辑判断和信号输出。

• 楼宇自动化系统

• 照明控制：根据不同的场景需求，通过中间继电器控制不同区域的照明灯具的开关，实现节能和智能化的照明管理。例如，在白天光线充足时自动关闭部分照明灯具，在人员进入房间时自动点亮灯光。

• 空调控制：参与空调系统的温度、湿度等参数的控制，通过中间继电器控制空调风机的启停、风门的开度等，提高空调系统的运行效率和舒适性。

• 交通运输领域

• 铁路信号控制：在铁路信号系统中，中间继电器用于控制信号灯的显示和道岔的转换，确保列车运行的安全和畅通。

• 地铁车辆控制：在地铁车辆的电气控制系统中，中间继电器可用于控制车门、制动系统等设备的动作，实现车辆的自动化运行和安全保护。

选型要点

• 控制电压匹配：确保继电器线圈的额定电压与控制电路提供的电压一致。如果电压不匹配，会导致继电器无法正常工作，甚至损坏线圈。

• 触点容量足够：根据所控制负载的电压和电流大小，选择触点容量合适的继电器。触点容量过小可能导致触点烧毁，影响系统的正常运行。

• 触点数量和形式合适：根据控制电路的要求，选择具有足够触点数量和合适触点形式的继电器。如果需要同时控制多个负载并实现互锁功能，就需要选择具有相应数量常开、常闭触点的中间继电器。

• 环境适应性：考虑继电器安装的环境条件，如温度、湿度、振动、海拔高度等。如果环境条件较为恶劣，应选择具有相应防护等级和环境适应性的继电器，以***其可靠工作。例如，在高温、高湿的环境中，应选择防护等级较高、具有良好散热性能的继电器。

安装与调试注意事项

• 安装位置：应将 JZS-7/244 中间继电器安装在干燥、通风、无强烈振动和电磁干扰的地方。避免将其安装在高温、高湿、有腐蚀性气体或灰尘较多的环境中，以免影响继电器的性能和寿命。例如，不要将继电器安装在靠近热源或潮湿的地下室等位置。

• 接线正确性：严格按照产品说明书进行接线，确保线圈、触点的接线正确无误。错误的接线可能导致继电器无法正常工作、触点粘连或烧毁等问题。在接线过程中，要注意区分线圈的正负极（对于直流线圈）和触点的类型（常开、常闭）。

• 调试过程：在安装完成后，进行调试时，应先给线圈施加较低的电压（在允许范围内），检查继电器的动作情况，确认无异常后再逐渐升高电压至额定值。同时，要使用万用表等工具检查触点的通断情况是否符合要求，是否存在接触不良或误动作的现象。在带负载调试时，要密切观察负载的工作状态和继电器的发热情况。

维护与保养

• 定期检查：定期对 JZS-7/244 中间继电器进行检查，包括外观是否有损坏、接线是否松动、触点是否有氧化或烧蚀等现象。一般建议每季度进行一次常规检查。

• 清洁保养：保持继电器的清洁，定期清除表面的灰尘和污垢。可以使用干净的软布轻轻擦拭继电器外壳，但要注意避免使用湿布或化学溶剂，以免损坏继电器。对于触点表面的氧化层，可以使用细砂纸轻轻打磨，以恢复触点的导电性能。

• 更换损坏部件：如果在检查过程中发现继电器的线圈、触点等部件损坏，应及时更换。更换部件时，要选择与原继电器型号和规格相同的部件，以确保继电器的性能和可靠性。
