燃料电池用石墨双极板：技术演进与未来挑战

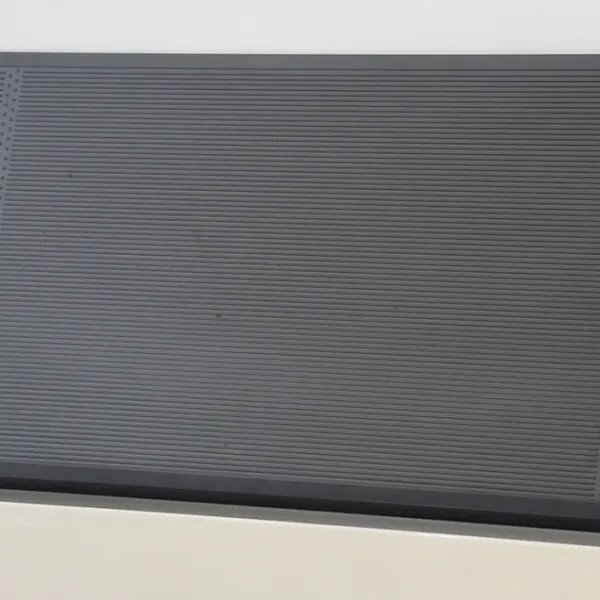

在氢能技术快速发展的今天，质子交换膜燃料电池（PEMFC）作为清洁能源转换的核心装置，其性能高度依赖于关键组件——石墨双极板。这种厚度仅毫米级的黑色材料，承担着传递电子、分配反应气体及管理热量的多重功能，被誉为燃料电池的“电子高速公路”。材料特性、制造工艺、应用现状及未来挑战等维度，深入解析石墨双极板的技术奥秘与发展前景。

一、材料特性：石墨的“双重革命”

1. 导电性与耐腐蚀性的平衡

石墨双极板的核心优势源于其独特的层状晶体结构。高纯度石墨的体积电导率可达125 S/cm，比不锈钢高出一个数量级，这得益于sp?杂化形成的离域π电子云结构，使电子能以极低阻抗传导1。然而，燃料电池的酸性环境（pH≈2-3）对材料耐腐蚀性提出严苛要求。实验数据显示，石墨在0.5-1.5 V工作电位下的年腐蚀速率仅为0.03 μm，比316L不锈钢低三个数量级18。日本东丽公司通过纳米碳纤维增强技术开发的TG系列材料，将抗弯强度提升至85 MPa，孔隙率控制在0.1%以下，实现了导电性与机械强度的双重突破。

2. 复合材料的创新

纯石墨的脆性（抗弯强度约40 MPa）限制了其应用场景。通过引入酚醛树脂等粘结剂，复合石墨材料的强度可提升至60 MPa以上。***的石墨烯复合材料技术，如添加5 wt%石墨烯，可使导电性提升40%，机械强度提高60%，甚至在-40℃低温下仍保持95%的导电率18。

二、制造工艺：精度与成本的博弈

1. 传统工艺的局限与突破

传统机加工艺依赖高温石墨化（2500-3000℃）与反复浸渍，生产周期长且成本高，每片成本约15美元/kW，远高于美国能源部（DOE）制定的3美元/kW目标13。浸渍处理虽能将孔隙率从20%-30%降至0.5%以下，但需24小时浸泡与多道打磨工序，导致效率低下。

2. 模压与3D打印技术的革新

模压成型通过200-300 MPa高压快速成型，结合高频感应加热技术（如日立公司的60秒升温工艺），将生产效率提升5倍，流道尺寸精度达±15 μm。3D打印技术则突破了传统模具限制，可制造壁厚0.2 mm的微流道结构，使双极板厚度降至0.6 mm。

三、应用现状与市场格局

1. 核心应用场景

• 氢燃料电池汽车：2023年中国氢燃料电池汽车产销量同比增长超40%，石墨双极板凭借耐久性优势占据商用车市场主导地位。

• 固定式发电站：在数据中心与通信基站中，其长期耐腐蚀性保障了系统稳定运行，2022年全球市场规模达3.5亿元。

• 多元化工业领域：包括氯碱工业电解槽、冶金高温保护罩及超级电容器电极材料等8。

2. 市场竞争与替代威胁

2022年石墨双极板在中国双极板***58.7%，但金属双极板凭借轻量化与低成本优势，市场份额快速攀升至53.6%。不过，石墨材料在耐腐蚀性（寿命可达2万小时以上）与接触电阻（可低至2.5 mΩ·cm?）方面仍具竞争力。

四、未来挑战与技术趋势

1. 关键技术瓶颈

• 导电性瓶颈：石墨电导率仍低于金属（如钛双极板可达600 S/cm），需通过氮化物涂层或碳纳米管掺杂提升性能。

• 供应链风险：中国可膨胀石墨产量占全球70%，但高端石墨原料依赖进口，需通过非洲矿源布局保障供应安全。

2. 创新方向与政策驱动

• 材料复合化：石墨/碳纳米管复合材料在***温度下的稳定性表现突出，中南大学研发产品在-40℃仍保持95%导电率。

• 工艺智能化：数字孪生技术结合CFD模拟优化流道设计，丰田Mirai的3D细密流道使电流密度提升15%，压降低至3 kPa。

• 政策支持：中国“双碳”目标推动氢能产业链投资，预计2030年燃料电池市场规模突破千亿元；欧盟氢战略计划2024年电解槽容量达6 GW。

五、结论

石墨双极板作为燃料电池技术的基石，其发展历程映射了氢能产业的演进轨迹。从材料科学的多尺度设计到制造工艺的智能升级，从传统工业应用到新兴能源革命的深度融合，这一“黑色骨架”正不断突破物理极限。尽管面临金属材料的竞争与成本压力，但通过技术创新与产业链协同，石墨双极板仍将在氢能时代扮演***的角色。未来，随着石墨烯复合材料的商业化与3D打印技术的普及，这一领域有望迎来“性能跃升”与“成本断崖”的双重突破，为全球能源转型提供更坚实的支撑。
