湖南省发电站变电站35KV隔离开关 GW4-40.5/630A

一、该系列产品有下列品种：

　　2. 接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型;

　　3. 按使用地区分：普通型、防污型、耐污型和高原型。

　　该系列产品符合***和IEC标准的各项要求，产品抗地震性能良好，能满足地震烈度9度的要求。

　　二、35KV电站高压隔离开关厂家使用条件

　　1. 海拔高度不超过1000m，高原型不超过4000 m;

　　2. 环境温度：-40℃～+40℃;

　　3. 风速不大于35m/s;

　　4. 地震烈度：8度;

　　5. 覆冰厚度：≤10mm;

　　6. 耐污产品适用于污秽地区;

　　7. 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

　　说明：当上述环境条件不能满足使用要求时，由用户与制造厂协商解决。

　　三、主要技术参数

　　配用机构：不接地配CS11(F);单接地配CS8-6D(F) 或 主刀:CS14G(F)，地刀:CS11(F)。

　　四、结构

　　1、隔离开关的结构

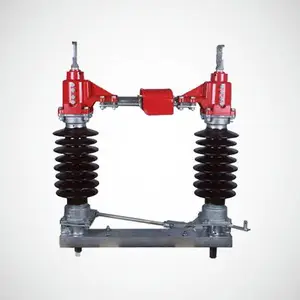

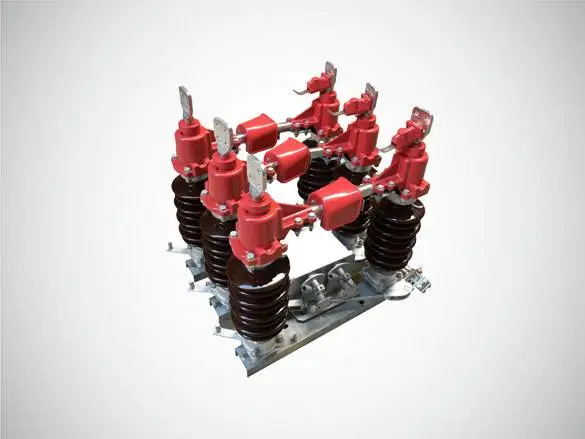

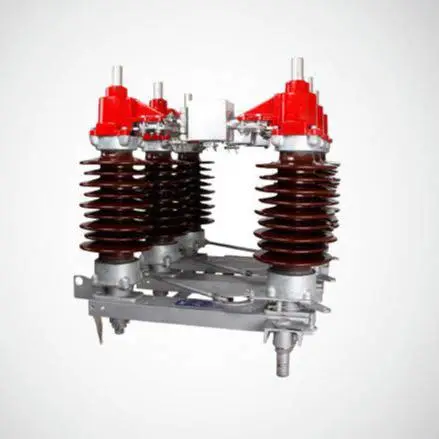

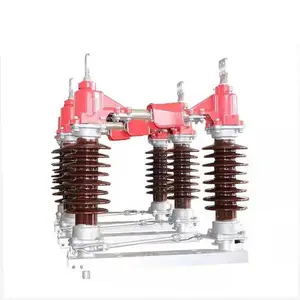

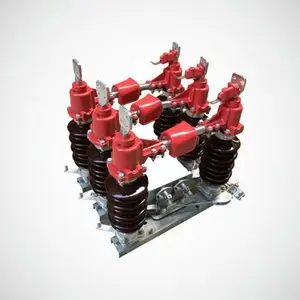

　　本隔离开关是双柱水平回转式结构。

　　每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

　　每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头。左、右触头通过导电管在两个绝缘支柱中间接触。
