概述

? ? ? ?KYN28A—1 2（Z）（GZS1）高压开关柜适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监制。? ? ? ?

?

性能特点

★完全金属铠装，组装式结构，组合方案广；

★柜体选用进口的敷铝锌薄钢板，经CNC机床加工，采用***的多重折边工艺，用拉铆螺母螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强;

★可配装国产的ZN63A一12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护；

★手车设工作、试验位置，各位置均有定位和显示装置，***；

★各类手车按模数积木式变化，***同规格车可自由互换，不同规格车**不能进入；

★由专用运载车运送手车，操作轻便、灵活；

★电缆室可安装多达9根单芯电缆；

★高可靠的连锁装置，完全满足“五防”要求；

★各高压室均有泄压通道，确保人身安全；

★面门装有观察窗，可观察室内元件工作状态。

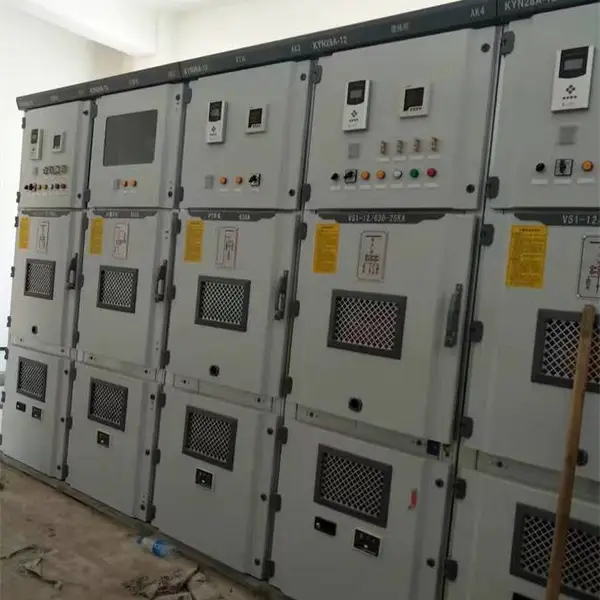

KYN28-12开关柜? ?KYN28-12中置柜壳体高压开关柜

技术参数

序号 项目 单位 数值?

1 额定电压 kV 12?

2 额定短时工频耐受电压（ 1min ） 42?

3 额定雷电冲击耐受电压（峰值） 75?

4 额定频率 Hz 50?

5 额定电流 A 630 1250 630 1250 1600 2000 2500 3150 1250 1600 2000 2500 3150?

6 额定短路开断电流 kA 25 31.5 40?

7 额定短时耐受电流 25 31.5 40?

8 额定短路持续时间 S 4?

KYN28-12开关柜? ?KYN28-12中置柜壳体高压开关柜

简介

KYN28-12中置柜壳体高压开关柜（以下简称开关柜），系3.6～12kV三相交流50Hz户内成套配电装置。主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等，并对电路进行控制、保护和监测。 本开关柜配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器（也可以配置ABB公司生产的VD4型真空断路器）作为主开关，结构***、合理、紧凑，性能优越，***，同时具有“五防”联锁功能，满足IEC298、GB3906等技术标准要求。?
