陕西南业电力设备有限公司是国内高压电器设备骨干企业，拥有雄厚的技术力量，并有制造试验的各种优良设备，具有设计制造 电力产品的丰富经验。主导产品有高压真空断路器、高低压开关柜、箱式变电站、电力变压器、电压及电流互感器、高压熔断器、负荷开关、隔离开 关、氧化锌避雷器、消谐器、穿墙套管、支柱绝缘子、变压器中性点放电间隙和备品配件等，均已达到国内***水平。本公司现有一批 的 工程技术人员，拥有宽敞的净化生产区。具有雄厚的技术力量、高压电器质量监督检验。

一、产品概述

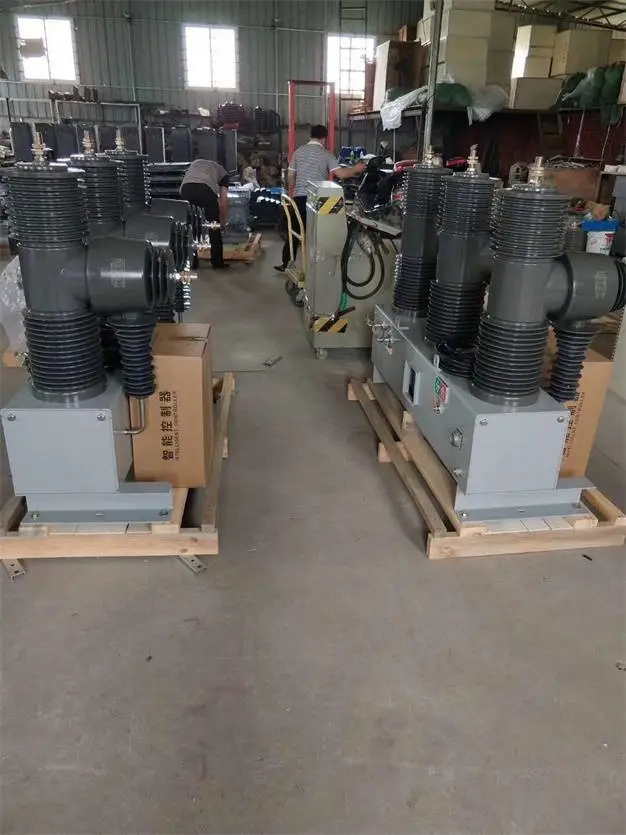

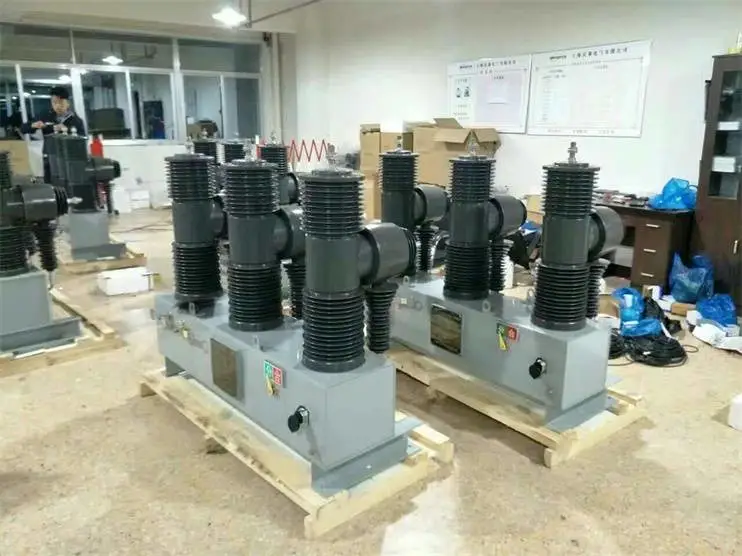

? ? ? ?35KV新型费控高压真空断路器ZW32-40.5采用三相支柱式结构，真空纵向磁场熄弧、开断性能稳定可靠；使用硅橡胶/环氧树脂固体绝缘，无燃烧和爆炸危险；免维护、重量轻（同类产品的2/3）；安装方便和使用寿命长（机械寿命可达10000次）等优良特点，全新设计的弹簧操作机构采用直线传输方式简捷可靠，可有效避免传统弹簧操作机构易卡滞、易锈蚀的设计缺陷，使得机构可靠性大幅提升。

南业电力? 高压断路器? 35kv断路器? ?35KV新型费控高压真空断路器ZW32-40.5报价

二、引用标准

IEC56-427? ?《交流高压断路器》;

GB1984-2003? 《交流高压断路器》;

GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》;

DL/T403-2000? 《12－40.5kV交流高压断路器订货技术条件》;

Q/TG35-JT? 《ZW32型-12/630型户外交流真空器断路器技术条件》;

三、使用的环境条件

海拔

高度不超过2000 m；

周围空气温度-45℃～+65℃；日温差25℃；

风速不大于35m/s； 地震强度不超过8度；

污秽等级：IV级；

安装场所：无易燃、**危险、化学腐蚀的场所。

南业电力? 高压断路器? 35kv断路器? ?35KV新型费控高压真空断路器ZW32-40.5报价

四、主要特点

1.zw32-40.5真空断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维护、体积小、重量轻（同类产品的2/3）和使用寿命长（机械寿命可达20000次）等特点。

2.断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适应于严寒或潮湿地区使用。

3.三相绝缘支柱及电流互感器采用特种户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、耐老化的特点。

4.操作机构采用新颖小型化弹簧操作机构，分合闸能耗低；机构传动采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。

5.永磁操作机构：ZW32型断路器可根据客户需求采用永磁操作机构进行操作；由于永磁操作机构由永磁 体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的 可靠性和机械寿命。

6.断路器的分、合闸操作可采用手动或电动操作及远方操作。可与控制器RTU配套实现配电自动化，也可 以与重合器控制器配合组成重合器、分段器。

7.断路器可以装设二相或三相CT,供过电流自动脱扣保护和进行计量、测量。

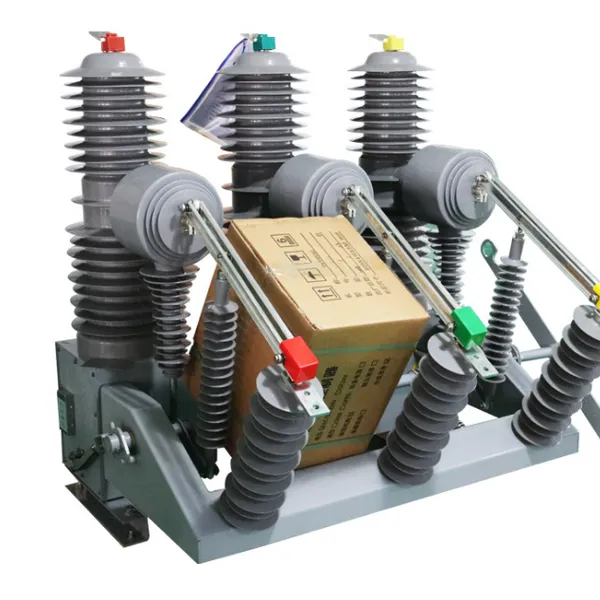

8.断路器可装三相联动隔离开关，在隔离开关分闸状态下有明显的可见断口，并具备与断路器本体之间 的防误联锁，维护方便,***。

9.可与FTU/智能控制器配合使用，作为环网线路分段、分支出线故障的自动检测、隔离和报警，监控线 路的运行，具有自动恢复非故障段供电功能。断路器配置测量、保护、控制和通讯模块后，可满足配网 自动化要求。

南业电力? 高压断路器? 35kv断路器? ?35KV新型费控高压真空断路器ZW32-40.5报价

五、安装、使用及维护

1、开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

2、柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

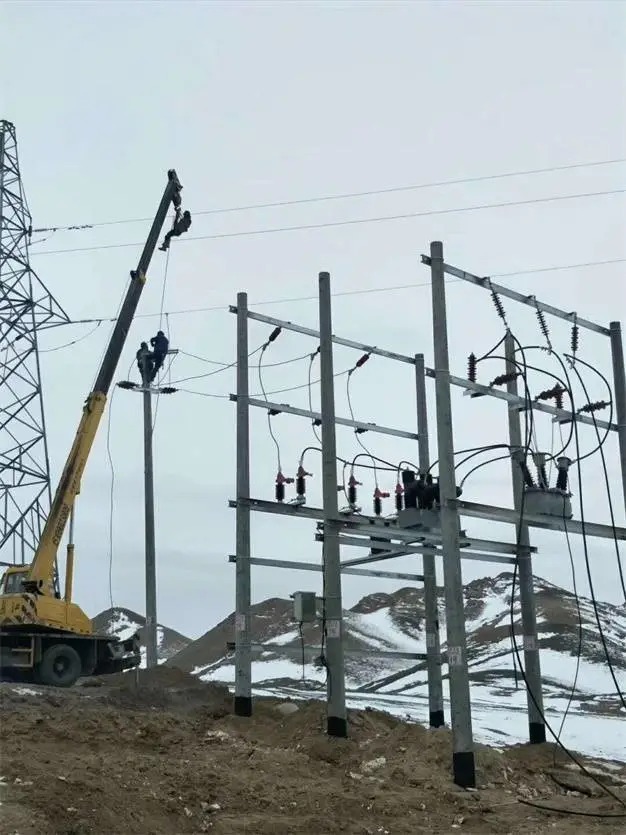

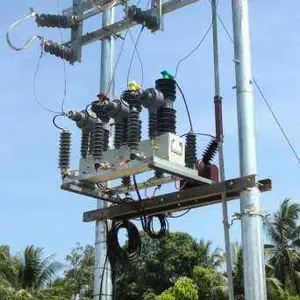

3、断路器可以分单杆架设，也可双杆架设。

4、本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

5、用户不得随意更换使用与原型号规格不一致的电器元件。

6、操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
