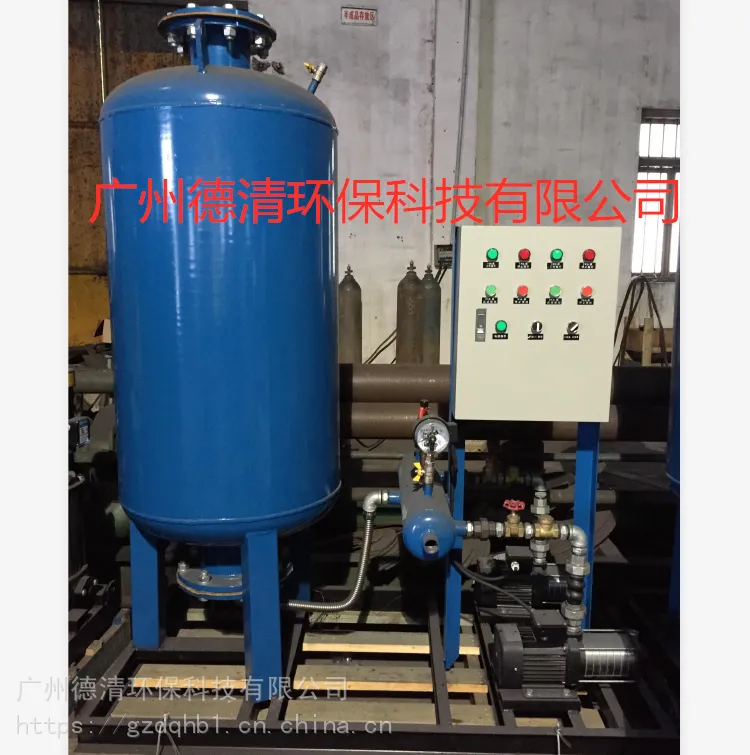

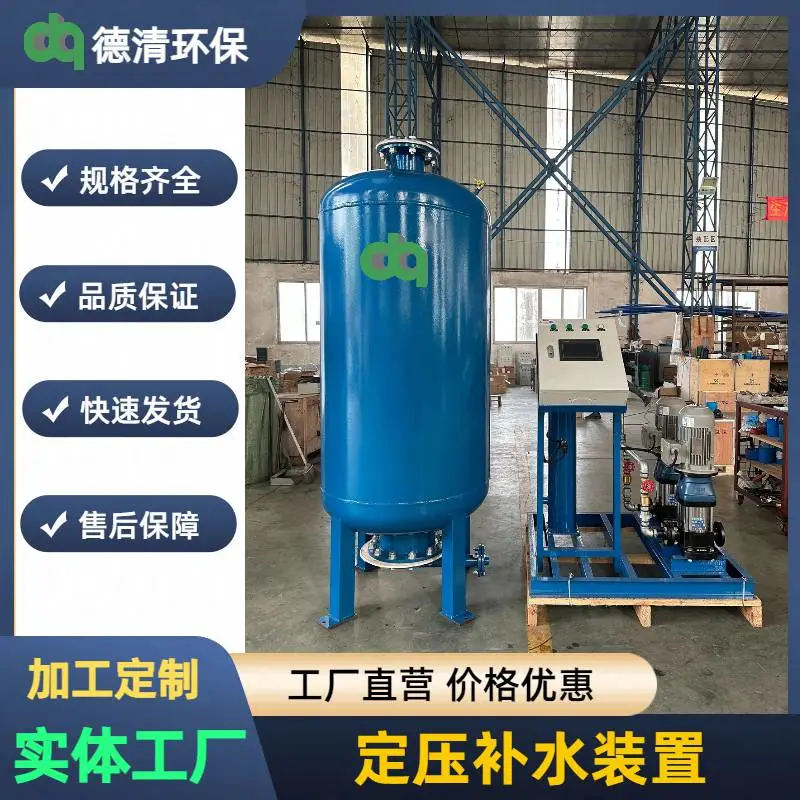

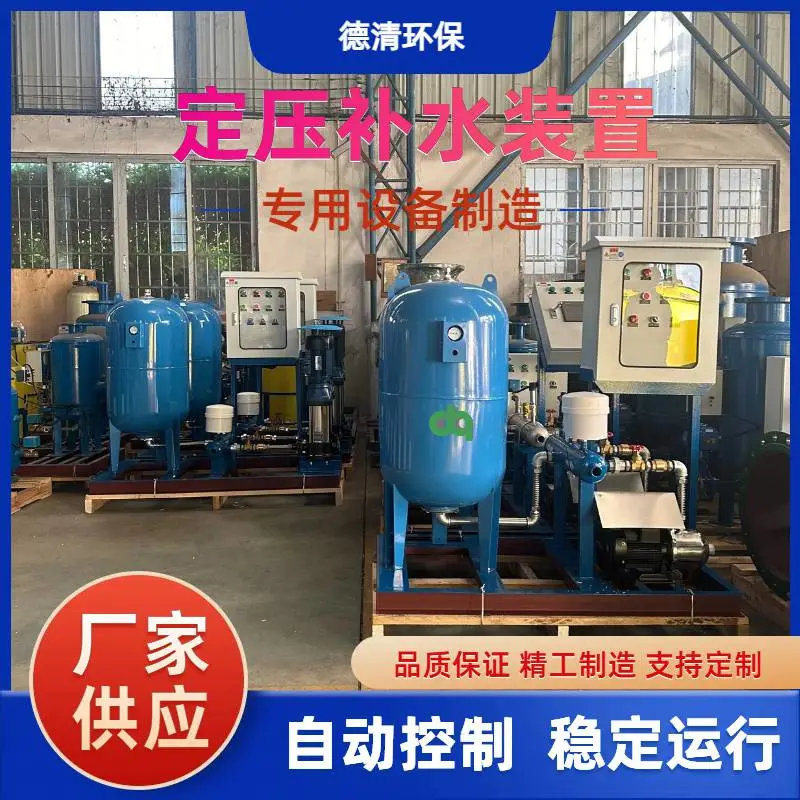

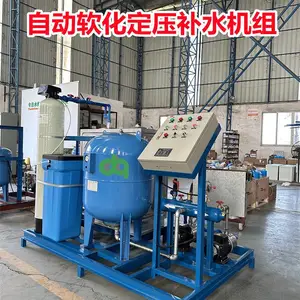

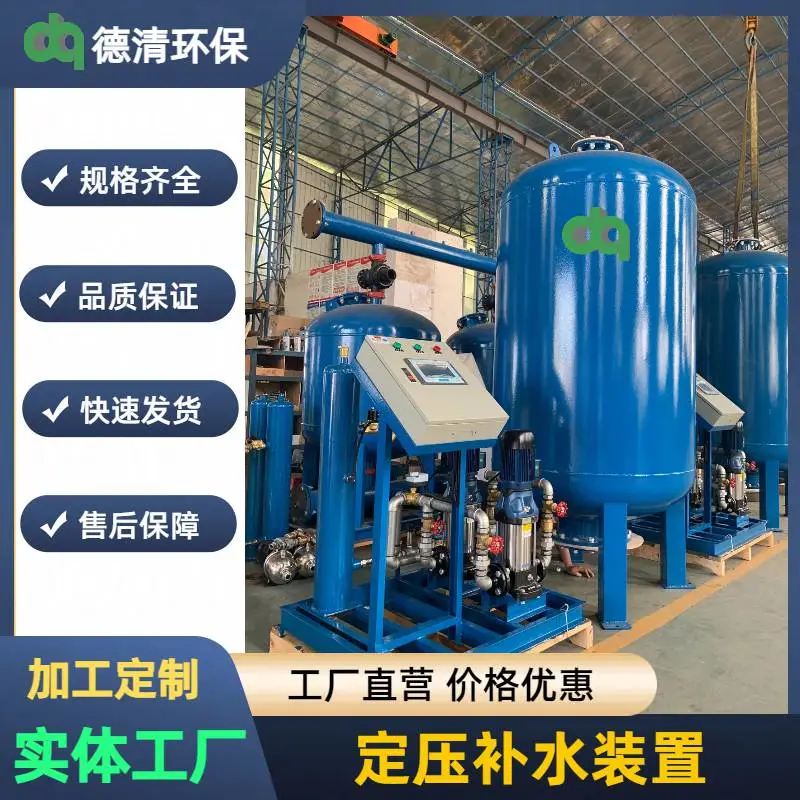

一、 产品概述

定压补水排气装置是封闭式循环水系统补水、排气和定压功能结合在一起的一种供水装置。可替代高位膨胀水箱或水塔。

二、 工作原理

定压补水排气装置是根据波义耳气体定律设计而成的，当水泵工作时，水送至循环水系统的同时水也进入气压水罐内，水室增大并将罐内的气体压缩，气室缩小，罐内的压力随之也升高；当压力升高至设定的高工作压力时水泵自动停止运转；当系统水压下降，气压罐开始向系统供水，直到气压罐中的压力低于设定的低工作压力时，重新启动增压泵向气压罐内补水。如此周而复始，不断运行。

三、 设备特点

★ 智能化程度高，无需专人管理；

★ 双泵系统，一用一备，安全快速补水；

★ 设计紧凑，占地面积小，安装方便。

四、 适用范围

★ 各种工业和民用闭式循环水系统；

★ 生活给水系统和消防水系统等。

五、 选型计算说明

1、 补水泵的选择：

(1)补水泵流量为系统水容量的5%，不得超过10%。

(2)补水泵的扬程应***补水压力比系统补水点压力高30～50Kpa。

2、 定压力点的选择：

P4:安全阀开启压力（高工作压力）；

P3：膨胀水量开始流回补水箱时电磁阀开启的压力取0.9P4；

P2：补水泵停泵压力，宜取0.9P3；

P1：补水泵启动压力，满足定压点下限要求，增加10KPa裕量。

3、气压罐的选型：

V≥Vmin=(?﹒Vt)÷（1-α） 式中：V-气压罐实际总容积（m3） Vmin-气压罐小总容积（m3） Vt-气压罐调节容积，不宜小于3分钟平时运行补水泵的流量（m3/h） ?--容积附加系数,隔膜式气压罐取1.05 α-α=(P1+100)÷(P2+100),P1和P2分别为补水泵启动压力和停泵压力(Kpa),α应综合考虑气压罐容积和系统高工作压力的因数数值:一般为0.6～0.8

使用维护：
投入正常运行后，应有专职管理人员进行日常监运和保养。
日常监运和保养的重点：
1、电接点压力表：除了法定的压力表检验之外，经常观察对比隔膜罐上的压力表与电接点压力表，两表压力值误差是否在允许范围内。
2、安全阀：在设定的高压力值时，安全阀是否找开泄压。
3、一年一次须对隔膜罐进行清洗。清洗基本步骤如下：关闭隔膜罐底下的蝶阀，打开旁边的小球阀将水排净。读取隔膜罐压力表的压力值并记录备案。如果小于初始设定值，则必须充入氮气至初始设定值。关闭小球阀，打开蝶阀重新投入系统运行。要注意的是打开蝶阀时，应缓慢开启，防止过高的水压对隔膜的冲击而造成不必要的损坏。
