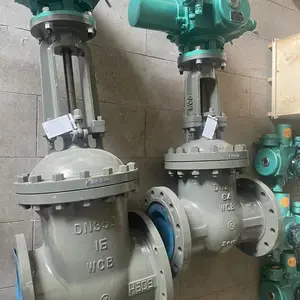

Z941W-10电动明杆闸阀说明：

Z941W-10电动明杆闸阀是法兰连接、明杆楔式刚性单闸板，阀座密封面材料为黄铜（Z941T-10）、灰铸铁（Z941W-10），公称压力 PN10，阀体材料为灰铸铁的闸阀。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门***的螺母以及阀体上的导槽，将旋***动变为直线运动 , 也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以***密封面的密封性。

Z941W-10电动明杆闸阀特点：

1.流体阻力小，密封面受介质的冲刷和侵蚀小。

2.开闭较省力。

3.介质流向不受限制，不扰流、不降低压力。

4.形体简单，结构长度短，制造工艺性好，适用***。

公称压力或压力级：PN1.0-1.6MPa、ANSI CLASS 150-300LB、JIS10-20K

公称通径或口径：DN10~1000、NPS 1/2~36"

连接方式：法兰、对焊、螺纹等

适用温度：-196℃~700℃

驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、 CF8M(316)、CF3M(316L)、Ti。***不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

Z941W-10电动明杆闸阀材质：

Z941W-10电动明杆闸阀操作注意事项：

1、启动时，确认离合器手柄在相应位置

2、如果是在控制室控制电动阀，把转换开关打大REMOTE位置，然后通过SCADA系统控制电动阀的开关。

3、如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，后把运行转换开关打到中间位置。

4、采用现场操作电动阀门时，应监视电动阀门开闭指示和阀杆运行情况，电动阀门开闭度要符合要求。

5、采用现场操作全关闭电动阀门时，在电动阀门关到位前，应停止电动关阀，改用微动将电动阀门关到位。

6、对行程和超扭矩控制器整定后的电动阀门，***全开或全关电动阀门时，应注意监视其对行程的控制情况，如电动阀门开关到位置没有停止的，应立即手动紧急停机。

7、在开、闭电动阀门过程中，发现信号指示灯指示有误、电动阀门有异常响声时，应及时停机检查。

8、操作成功后应关闭电动阀门的电源。

9、同时操作多个电动阀门时，应注意操作顺序，并满足生产工艺要求。

10、开启有旁通电动阀门的较大口径电动阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。

11、收发清管球（器）时，其经过的球阀必须全开。

12、操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。

13、操作闸阀、截止阀和平板阀过程中，当关闭或开启到上死点或下死点时，应回转12～1圈。
