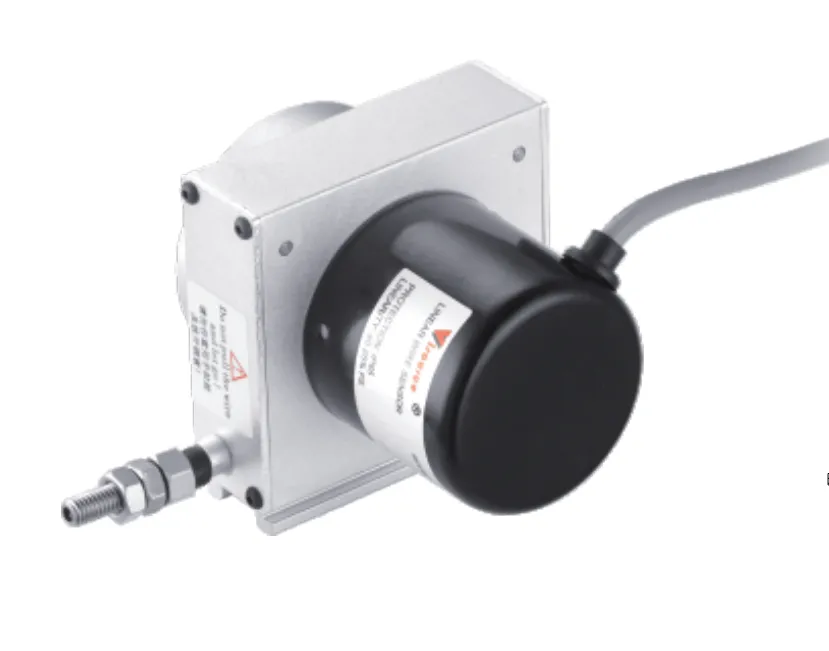

WPS-S型 小型拉绳位移传感器（拉绳尺）

行程范围：1 , 000～2,250 m m任选

可选信号： 1)模拟信号:电阻型、电流型、电压型 ;2)数字信号:脉冲型

线性精度：（通用型）±0. 1 5% F S；（精密型）±0 .0 8 % F S

重复精度：0 . 01 % F S～0. 0 05 % F S

供电电压：24 V D C (脉冲型供电电压:5 - 30 V )

产品型式： 1)电流型（4～20 m A；或20～4 mA）；2)电压型（0～5/0～10V d c；或5～0/1 0～0Vd c）

                  3)电阻型（0～5 kΩ；或0～1 0 kΩ） ；4)脉冲型（增量型/型）

工作温度: -40～85℃

防振系数:5 0g

弹力系数:4 00g～50 0 g

有效寿命：30 0万次，特别要求情况下可达500万次

保护等级：I P 54

牵引螺丝安装: M 6

固定螺丝：M4

安装方式：支架

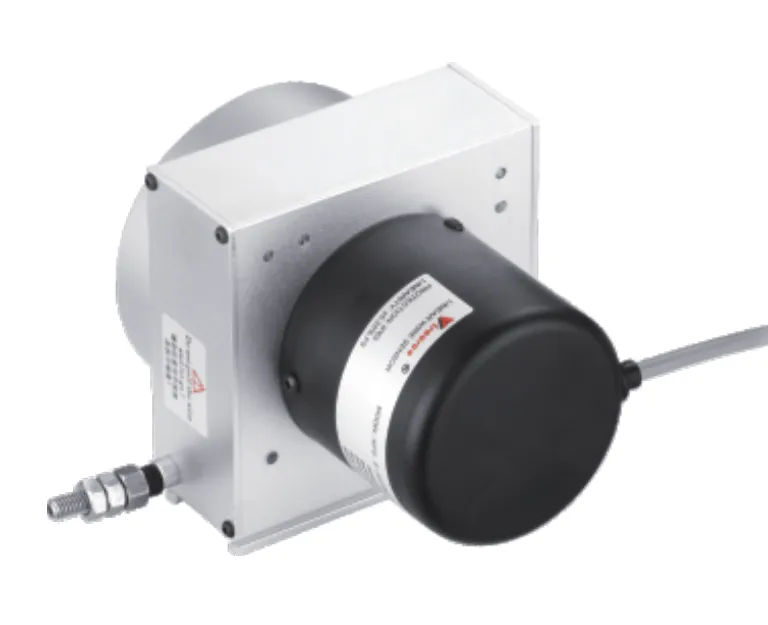

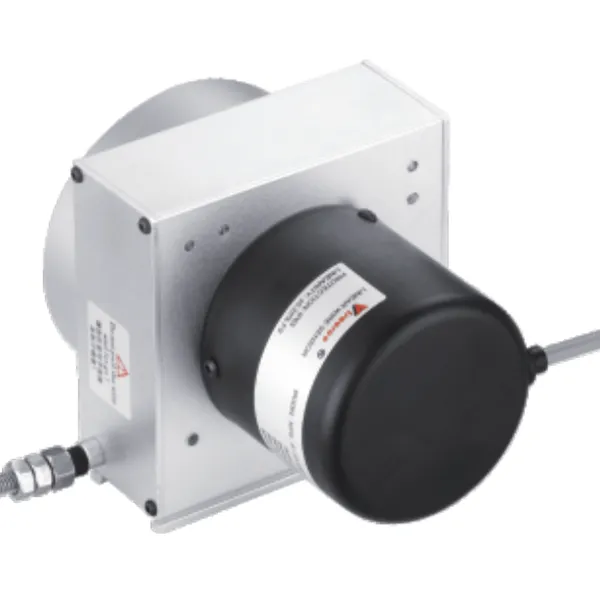

WPS-M  中型拉绳位移传感器（拉绳尺）

行程范围：2, 250～ 8,000mm任选

可选信号： 1)模拟信号:电阻型、电流型、电压型 ;2)数字信号:脉冲型

线性精度：（通用型）±0. 1 5% F S；（精密型）±0 .0 8 % F S

重复精度：0 . 01 % F S～0. 0 05 % F S

供电电压：24 V D C (脉冲型供电电压:5 - 30 V )

产品型式： 1)电流型（4～20 m A；或20～4 mA）；2)电压型（0～5/0～10V d c；或5～0/1 0～0Vd c）

                  3)电阻型（0～5 kΩ；或0～1 0 kΩ） ；4)脉冲型（增量型/型）

工作温度: -40～85℃

防振系数:5 0g

弹力系数:4 00g～50 0 g

有效寿命：30 0万次，特别要求情况下可达500万次

保护等级：I P 54

牵引螺丝安装: M 6

固定螺丝：M4

安装方式：支架

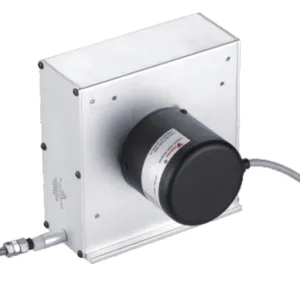

WPS-L  大型拉绳位移传感器（拉绳尺）

行程范围：8，000～15,000mm任选
可选信号：
1)模拟信号:电阻型、电流型、电压型
2)数字信号:脉冲型
线性精度：（通用型）±0.15%FS；（精密型）±0.08%FS
重复精度：0.01%FS～0.005%FS
供电电压:24VDC(脉冲型供电电压:5-30V)
产品型式：
1)电流型（4～20mA；或20～4mA）；2)电压型（0～5/0～10Vdc；或5～0/10～0Vdc）
3)电阻型（0～5kΩ；或0～10 kΩ） ；4)脉冲型（增量型/型）
温度范围:-40～120℃
防振系数:50g
弹力系数:400g～500g
有效寿命：500万次(脉冲型1000万次)
保护等级：IP65/IP66/IP67
牵引螺丝安装:M6
固定螺丝：M4mm
安装方式：支架

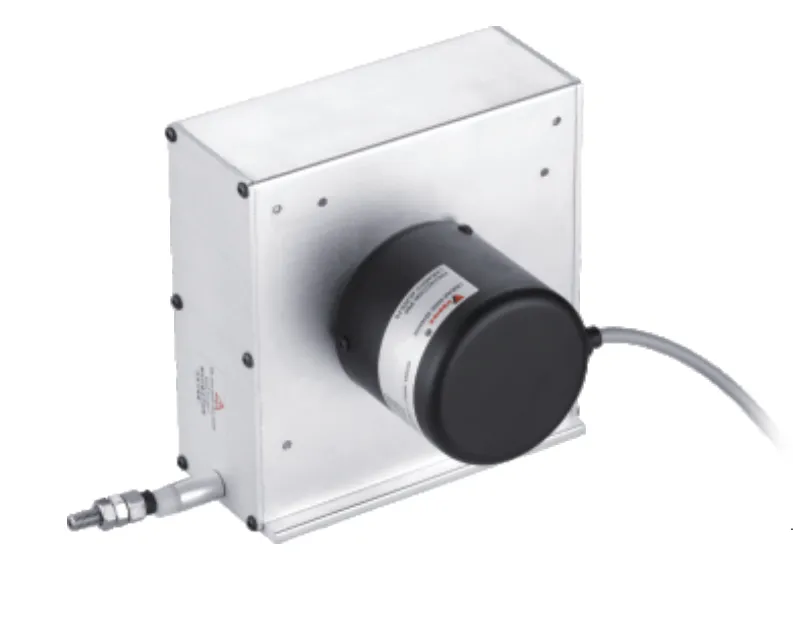

WPS-XL  超大型拉绳位移传感器（拉绳尺）

行程范围：15，000 mm以上任选

行程：100,000 mm

可选信号： 1)模拟信号：电阻型、电流型、电压型

2)数字信号：脉冲型

线性精度： 0.005%FS ～0.01%(编码）

重复精度： 0.005%FS ～0.01%(编码）

供电电压：2 4V D C (脉冲型供电电压:5- 3 0 V )

产品型式： 1)电流型（4～20 mA；或20～4m A）；2)电压型（0～5/ 0～10 Vd c；或5～0/ 1 0～0V d c）

                  3)电阻型（0～5kΩ；或0～1 0 kΩ） ；4)脉冲型（增量型/型）

工作温度: -40～85℃

防振系数:50 g

弹力系数:40 0g～50 0 g

有效寿命：300万次，特别要求情况下可达500万次

保护等级：IP 54

牵引螺丝安装:M8

固定螺丝：M4

安装方式：支架
