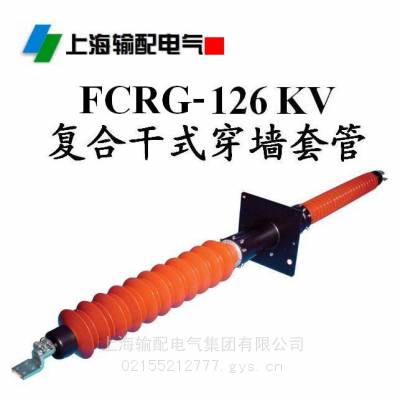

FCGW,FCRG穿墙套管

●概述：

FCGW型复合干式穿墙套管是一种新型的穿墙套管，其内绝缘使用新型绝缘材料，外绝缘使用高性能高温硫化硅橡胶，具有优异的耐污能力和防爆性能，符合电力部门无油化、小型化的发展趋势，是满足城乡电网改造要求的***高压产品。

●使用范围：

1. 本说明书适用于12KV、20KV、40.5KV、72.5KV、126KV高压复合干式穿墙套管。

2. 本套管安装的周围环境温度为-40℃~+65℃，安装海拔高度不超过2500m，安装角度可为任意角度。

●型号说明：

● 主要技术参数及尺寸：

●结构特征：

1.高压复合干式穿墙套管主要由接线端子、户外伞裙、法兰套筒、户内伞裙、电容芯子等零部件构成，法兰套筒与电容芯子紧固连接。

2.套管的主绝缘是采用聚四氟乙烯及环氧等材料缠绕半导体层构成圆柱形电容器，具有良好的电气、机械性能。

●安装程序：

1. 产品开箱检查产品外观及合格证等文件。

2. 按电力部门要求进行电气试验验收。

3. 将套管从法兰处吊起对正到墙壁安装孔，徐徐放入，用紧固螺钉将法兰与墙壁安装孔对正后紧固。

4. 调节接线端子时应将接线端子处的螺栓松开后调整，调整后应将螺栓紧固，否则运行时会引起局部发热。

●使用与维护：

1. 应按电力部门有关要求进行日常维护和巡检。

2. 检测产品介质损耗角和电容量时，应将测量端子上的螺帽和接触片取下后测量，测量结束后应将接触片按原样装好后测量端子自动接地（产品标准：套管介质损耗角正切值小于1.5和2.0）。

●包装和运输：

1. 套管在放入包装箱时应将伞裙外覆盖塑料薄膜，套管应水平放入包装箱内。

2. 包装箱内中部应有固定架，两端有支撑物，使套管不致水平运动和倾斜，***在运输过程中不致因包装不良而损坏。

3. 将套管运行记录及时对套管质量意见及时反馈本公司，以便进一步改进。

●须在订货时注明：产品名称型号规格，额定电压 (kV)，额定电流 (A)

复合干式穿墙套管FCGW-35/3150  35KV 3150A

        FCGW-35kV/3150A复合干式穿墙套管

FCGW-12kV/630A复合干式穿墙套管
