产品介绍

产品描述

• 产品名称：真空截止阀

• 产品优型NKJ41H-10C/16C/25C/40C/64C

• 常用材质：WCB

• 产品规格：DN15-DN350

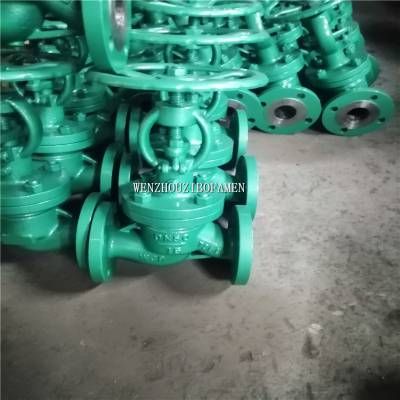

产品实拍

产品概述

•        真空隔离截止阀适用于公称压力PN1.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用膨胀材料密封，使系统与大气隔离，具有较好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

   主要零件材料

1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.垫片采用复合材料，膨胀系数大，气密性能好，***系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。

• PN l．6MPa规格主要尺寸

• 1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
  凸面法兰 RF NKJ41H NKJ41Y NKJ41W 16C 16P 16R	10	130	90	60	40	14	4-Φ14	198	120
  15	130	95	65	45	14	4-Φ14	218	120
  20	150	105	75	55	14	4-Φ14	258	140
  25	160	115	85	65	14	4-Φ14	275	140
  32	180	135	100	78	16	4-Φ18	280	160
  40	200	145	110	85	16	4-Φ18	330	180
  50	230	160	125	100	16	4-Φ18	350	200
  65	290	180	145	120	18	4-Φ18	370	280
  80	310	195	160	135	20	8-Φ18	400	280
  100	350	215	180	155	20	8-Φ18	415	320
  125	400	245	210	185	22	8-Φ18	460	360
  150	480	280	240	210	24	8-Φ23	510	450
  200	600	335	295	265	26	12-Φ23	710	500
  250	650	405	335	320	30	12-Φ25	786	550
  300	750	460	410	375	30	12-Φ25	925	600

•
