产品特性:热动力 | 品牌:GHBF | 型号:TD42F-25 |
材质:不锈钢 | 连接形式:法兰 | 结构形式:固定球球阀 |
3C阀门类别:工业 | 公称通径:15mm | 适用介质:蒸汽 |
压力环境:常压 | 工作温度:常温 | 标准:国标 |
流动方向:单向 | 驱动方式:蒸汽 | 零部件及配件:阀体 |
用途:疏水 | 类型(通道位置):直通式 | 作用对象:水 |
规格:15 | 密封形式:硬密封型 |

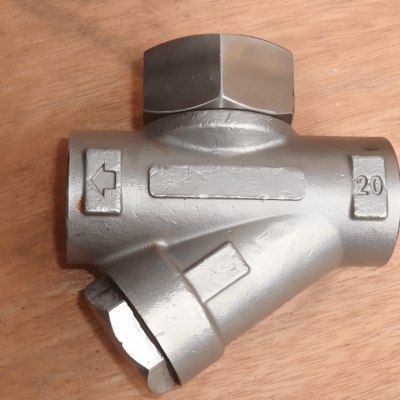

冠恒阀门生产制造的TD42F热动力蒸汽疏水阀介绍
热动力式疏水阀:
热动力式疏水阀内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。漏汽率3%,过冷度为8℃-15℃。
当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
本体结构结实、简单、重量轻、操作压力范围大。
具有很长的使用寿命。同时可具止回阀的功能。
可承受过热、水锤、冷冻、腐蚀性冷凝水。
在任何安装位置下均能正常工作。
热动力蒸汽疏水阀在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高。阀体为不锈钢,阀心为硬质合金,该阀允许温度为300℃,使用寿命长,是高压、高温过热蒸汽专用疏水阀。疏水阀是根据伯努力热动力原 理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭。
主要零件材料
名称 | CS19W-16C-40C | CS49W-16C-40C |
阀 体 | 3Cr13 | 3Cr13 |
阀盖、螺塞 | 2Cr13 | 2Cr13 |
阀 片 | 3Cr13 | 3Cr13 |
过 滤 网 | 304 | 304 |
