产品综述

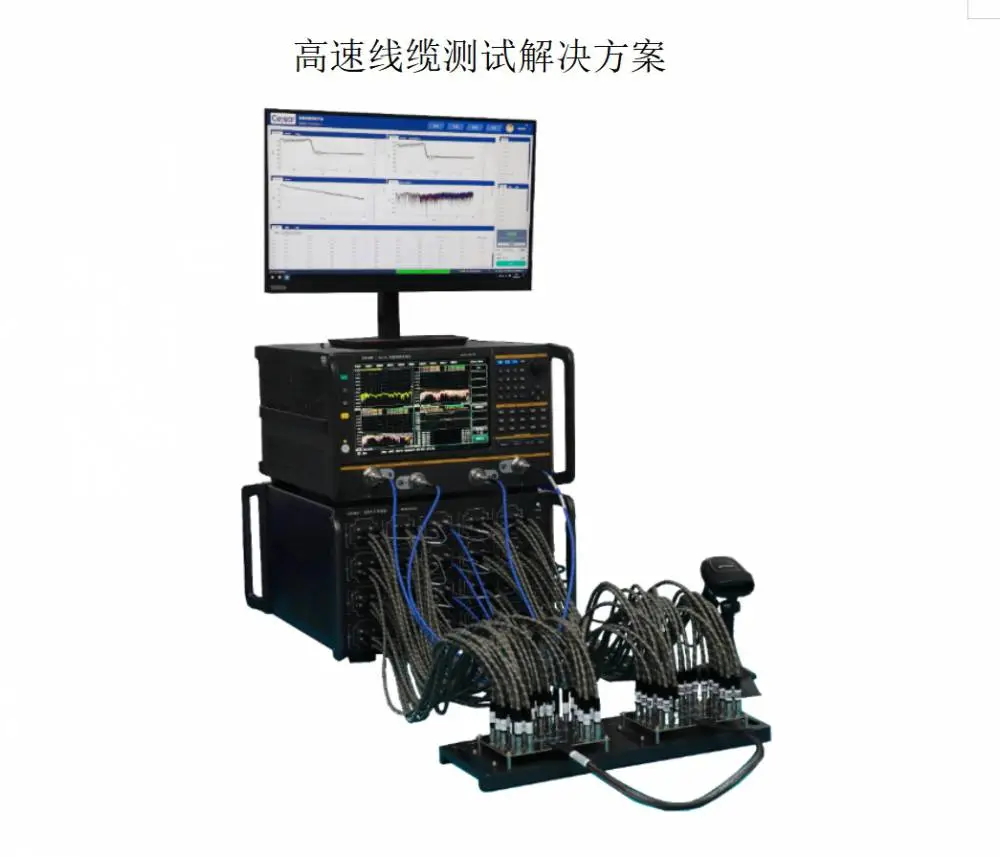

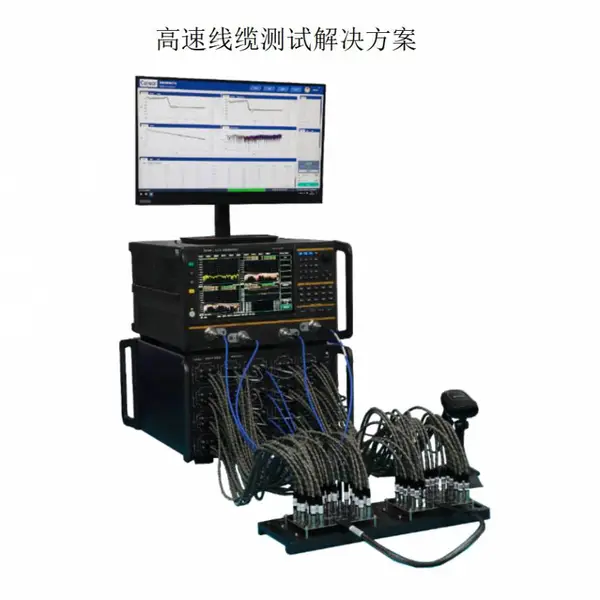

高速线缆测试解决方案应用于高速线缆（PCIe、SAS、SATA、OIF、CEI、IEEE802.3等）的电气性能测试，适用于产线品保测试：实现出厂前，线缆电性能遍历测试，确保每根线缆电气性能符合规范要求；实验室线缆电气性能全面评估测试：高频指标快速检测，辅助工程师定位线缆问题。

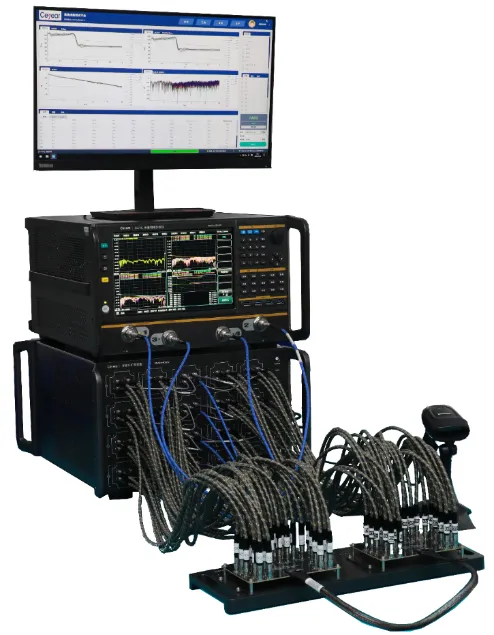

解决方案集成了矢量网络分析仪、多端口扩展装置、电子校准件、同轴线缆、夹具以及测试软件等。频率覆盖10MHz~67GHz，端口数96，测试过程自动化程度高，测试效***效。

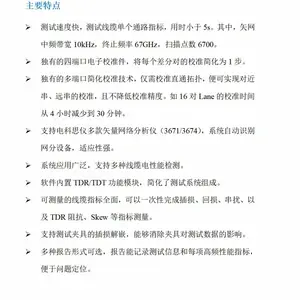

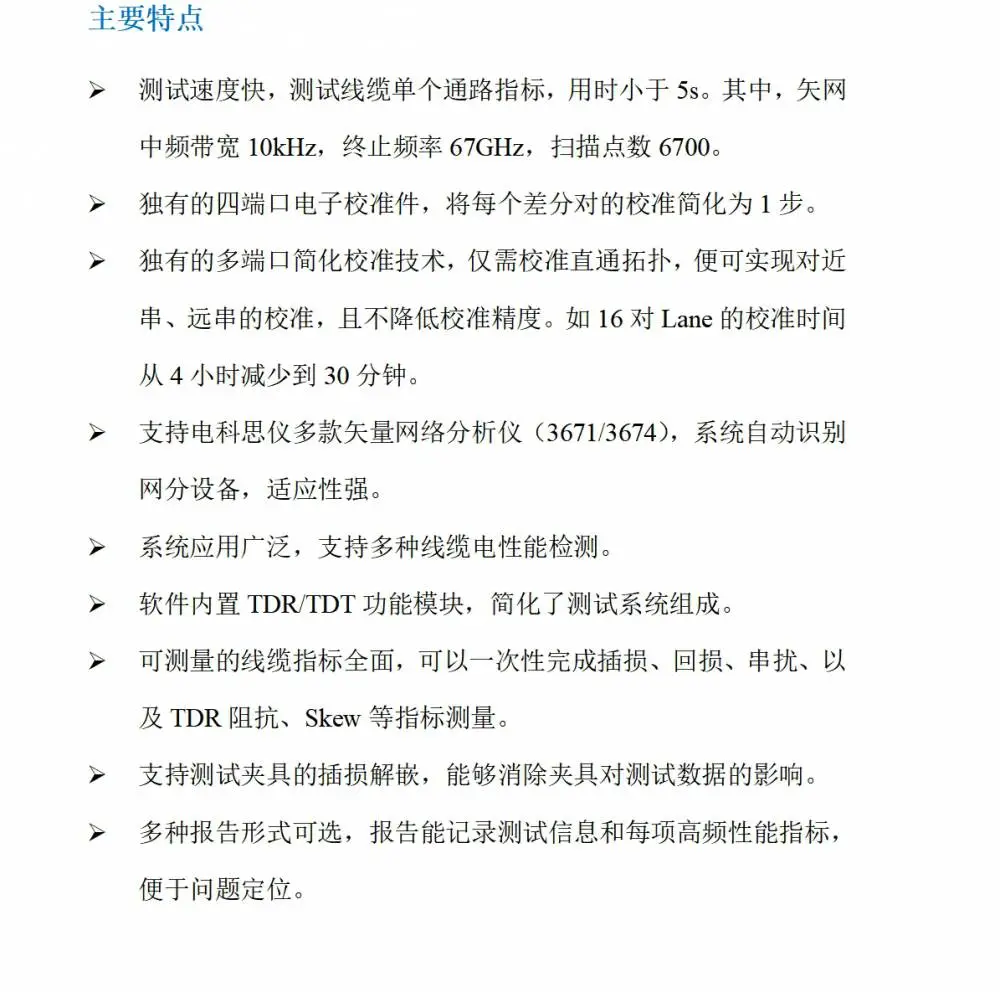

主要特点

? 测试速度快，测试线缆单个通路指标，用时小于5s。其中，矢网中频带宽10kHz，终止频率67GHz，扫描点数6700。

? ***的四端口电子校准件，将每个差分对的校准简化为1步。

? ***的多端口简化校准技术，仅需校准直通拓扑，便可实现对近串、远串的校准，且不降低校准精度。如16对Lane的校准时间从4小时减少到30分钟。

? 支持电科思仪多款矢量网络分析仪（3671/3674），系统自动识别网分设备，适应性强。

? 系统应用广泛，支持多种线缆电性能检测。

? 软件内置TDR/TDT功能模块，简化了测试系统组成。

? 可测量的线缆指标全面，可以一次性完成插损、回损、串扰、以及TDR阻抗、Skew等指标测量。

? 支持测试夹具的插损解嵌，能够消除夹具对测试数据的影响。

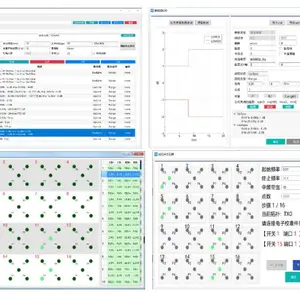

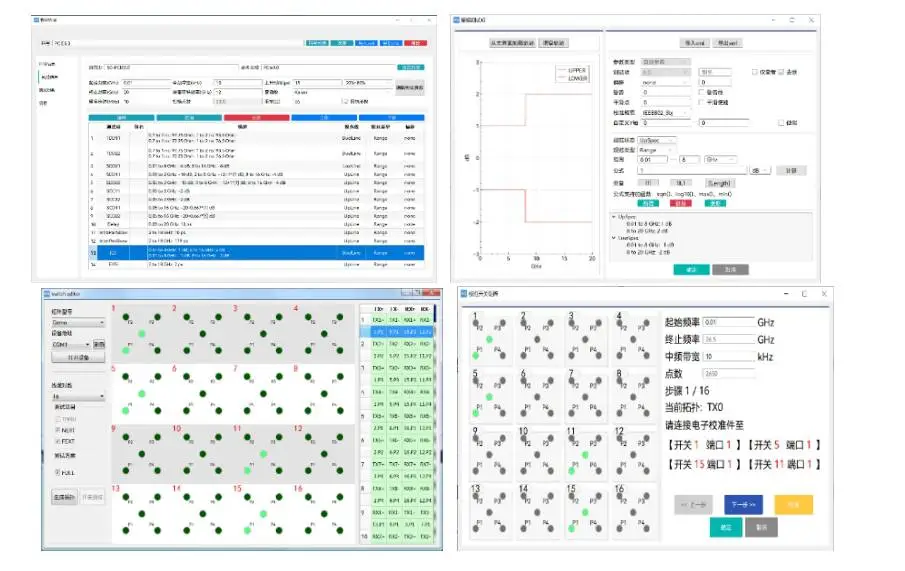

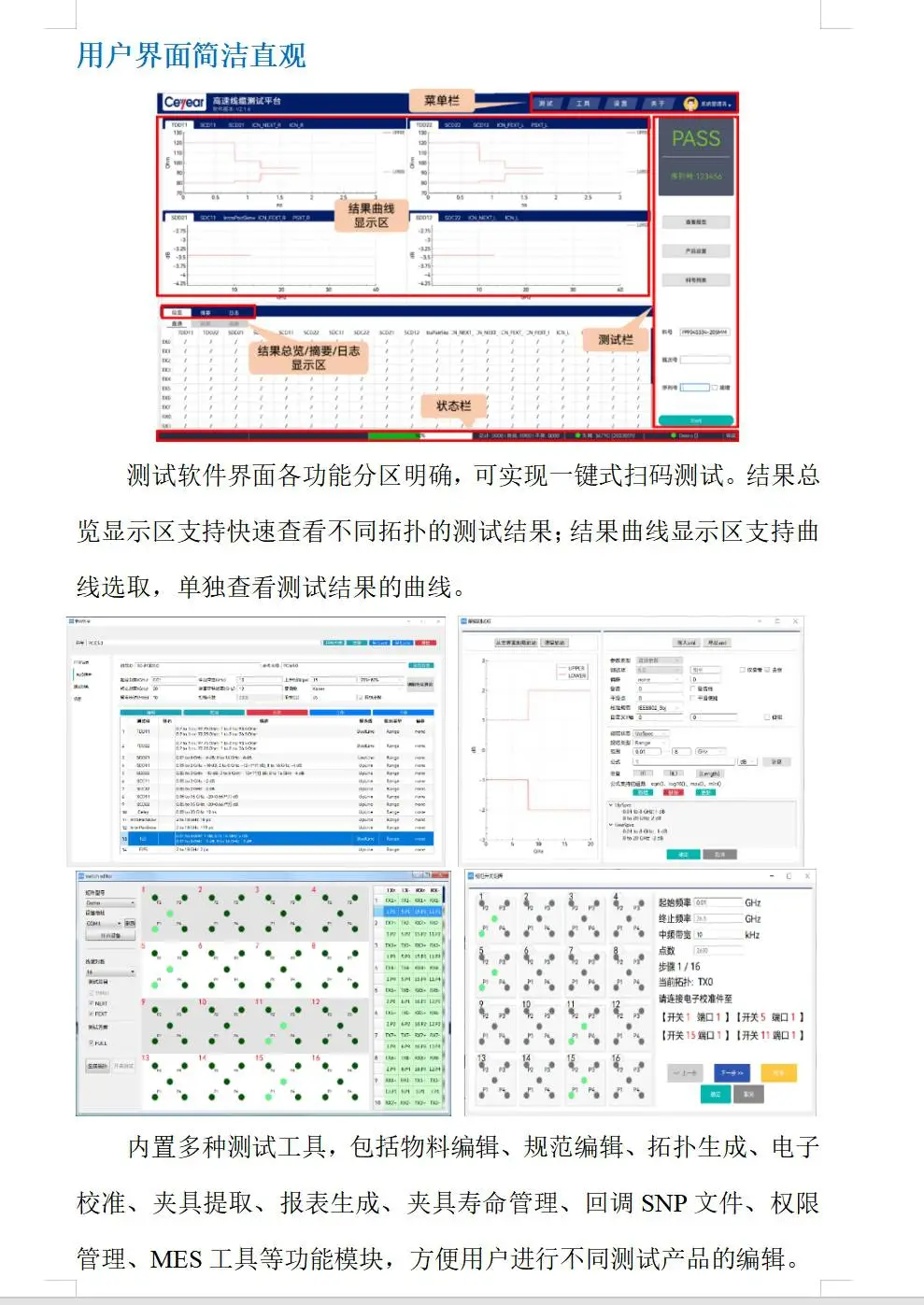

? 多种报告形式可选，报告能记录测试信息和每项高频性能指标，便于问题定位。

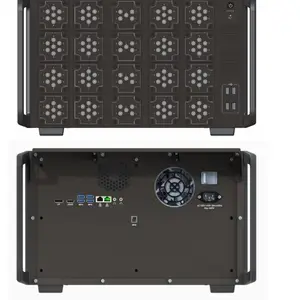

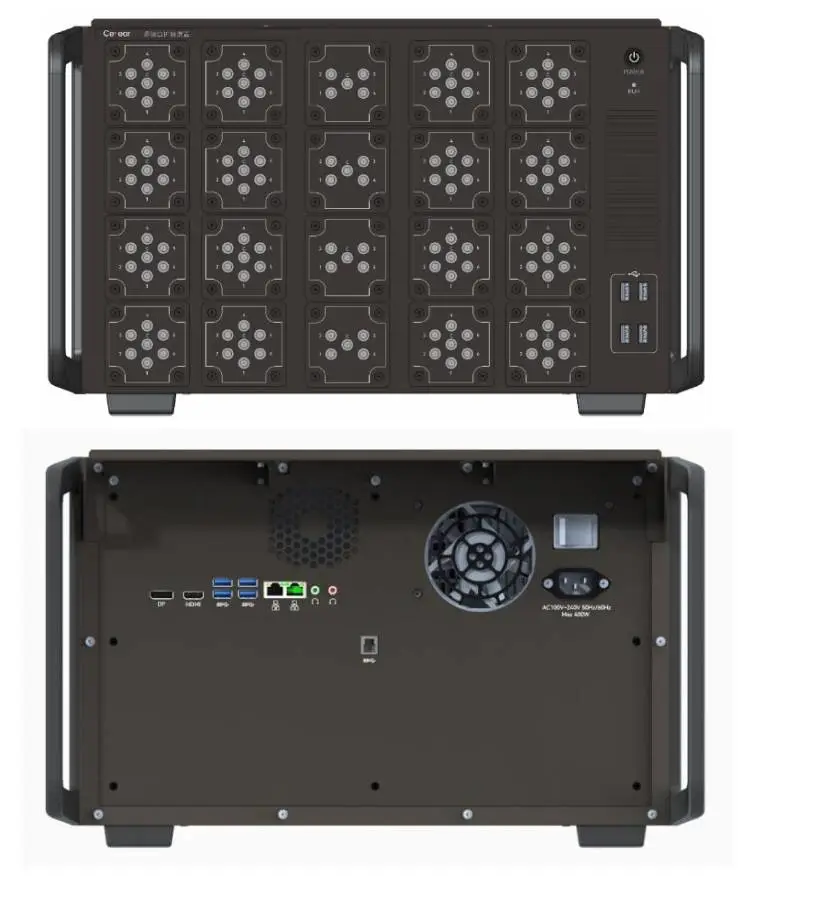

多端口扩展装置灵活可靠

多端口扩展装置创新地采用独立抽屉式设计，每个开关可单独拆卸、替换，提高可维修性。多端口扩展装置控制协议可以根据需求调整，直接接入现有测试系统。

多端口扩展装置集成了CPU模块，可独立运行测试软件。支持HDMI、DP、LAN、USB3.0等外设接口，整机进行了风道优化设计和减震设计，颜色和外形风格与配套矢量网络分析仪保持一致。
