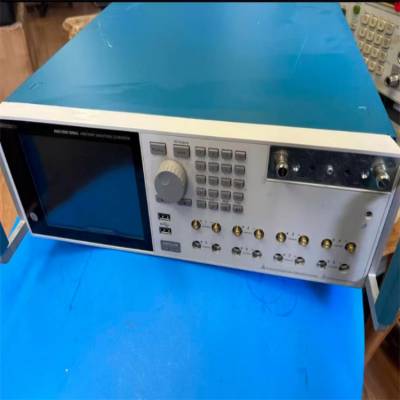

Tektronix泰克AWG5000函数信号发生器AWG5002C AWG5012C AWG5014C Tektronix泰克AWG5000函数信号发生器AWG5002C AWG5012C AWG5014C

高性能任意波形发生器| AWG5000

产品说明：高性能任意波形发生器| AWG5000

功能

 优点

 多种输出类型 用一台能够灵活生成模拟信号、数字信号和混合信号的信号波形发生器代替多台仪器，节约成本和工作台空间。

4条通道 一台波形发生器简化测试设置，降低不确定性，可以更简便地生成多个信号。

14位垂直分辨率 创建带有毛刺和其它信号损伤的高分辨率理想信号、失真信号或“实际环境”信号，简便地执行设备压力测试。

深存储器 生成复杂的长波形。

波形***和子*** 实时***功能，生成无穷大波形循环、跳跃和条件分支，生成***的码型，适合复现实际环境行为。

动态跳跃 动态跳跃功能可以创建复杂的波形顺序，能够对变化的外部环境做出响应。

RFXpress?软件 为标准应用和定制应用迅速生成数字调制IQ和IF信号，支持多种调制类型。

集成PC LAN和USB端口，无缝集成到网络中。内置DVD、可移动硬盘和前面USB端口，简便地保存数据。

14位垂直分辨***达1.2GS/s的采样率。28位数字通道可变电平标记输出。AWG5000任意波形发生器为复杂多变的混合信号生成提供理想的解决方案。AWG5000提供模拟和数字信号混合输出性能,允许在一台仪器上同时生成数字和模拟I/Q和IF。

AWG5000 任意波形发生器

用于当今复杂信号的最通用信号发生器。

AWG5000 系列任意波形发生器具有 14 位垂直分辨率， 1.2 GS/s，4 个模拟和 32 个数字通道输出，是各种混合信号生成的理想解决方案。AWG5000 系列提供模拟和数字输出性能的独特组合，通过一台仪器即可生成模拟和数字 IQ 以及 IF 信号。增加了***定序和动态转跳功能，可方便地创建***复杂的波形来更真实模拟真实环境。

型号模拟通道模拟带宽数字通道输出频率记录长度采样率垂直分辨率

AWG5002C 2 230 MHz 28 240 MHz 每通道 16M 点（32M 可选） 600 MS/s 14 位

AWG5012C 2 300 MHz 28 480 MHz 每通道 16M 点（32M 可选） 1.2 GS/s 14 位

AWG5014C 4 300 MHz 0 480 MHz 每通道 16M 点（32M 可选） 1.2 GS/s 14 位

概述功能

 优势

 多种输出类型 用一台能够生成模拟、数字和混合信号的灵活信号发生器代替多台仪器，节能成本和工作台上空间。

4 通道 一体化简化了测试设置，降低了不确定性，更容易用于多信号发生。

14 位垂直分辨率 通过创建高分辨率的理想、失真或带有毛刺和其他信号损伤的“真实”信号，方便地为设备进行加压测试。

深度内容 生成很长的复杂波形。

波形定序和子定序 实时定序可创建***波形循环、转跳和条件分枝，实现***的码型长度发生，适用于复制真实行为。

动态转跳 动态转跳功能可创建能够响应外部变化环境的复杂波形序列。

RFXpress? 软件 为标准和自定义应用快速创建数字调制的 IQ 和 IF 信号，支持多种调制类型。

集成 PC 通过 LAN 和 USB 端口无缝集成到网络中。通过内置的 DVD、可移动硬盘和前面板上的 USB 端口方便地保存数据。
