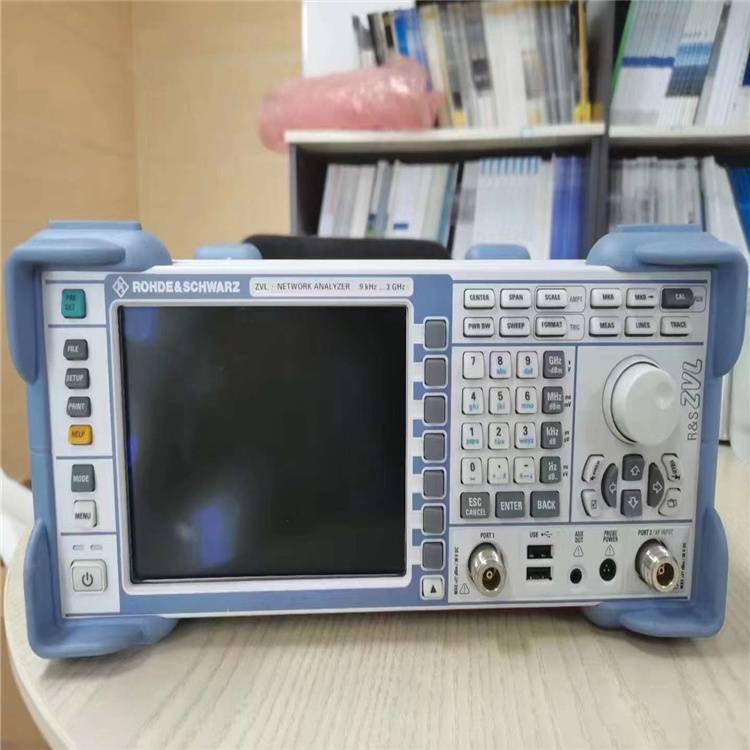

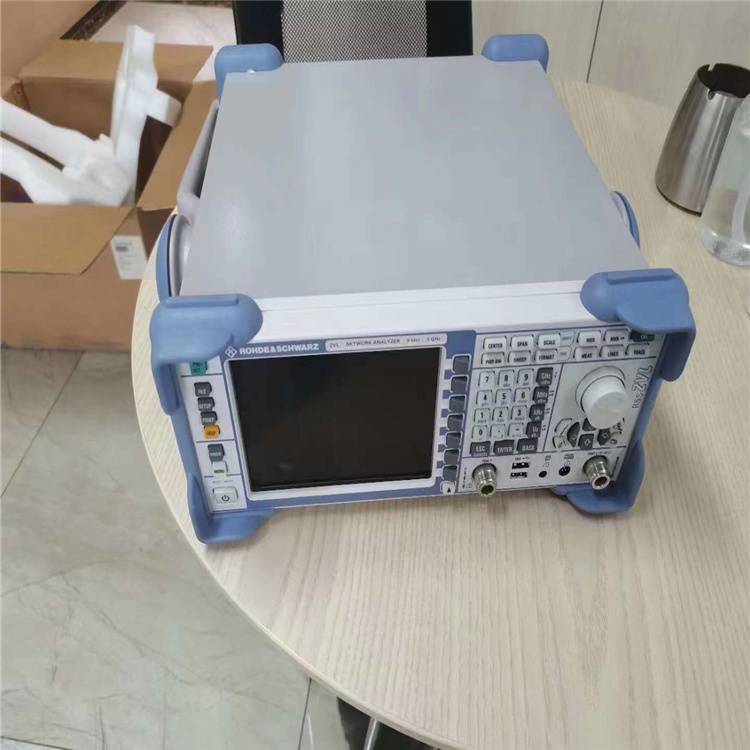

罗德与施瓦茨ZVL-3Ghz网络分析仪ZVL3 罗德与施瓦茨ZVL-3Ghz网络分析仪ZVL3

ZVL是罗德与施瓦茨公司推出的经济型台式矢量网络分析仪。不同于市面上其他的产品，ZVL具备了强大的扩展能力，除了传统的矢量网络分析，ZVL还可以进行全功能的频谱分析，噪声系数分析和信号解调分析，ZVL配有准峰值检波器和EMI带宽，因而可以帮助客户进行EMI的诊断和预兼容测试。无论是产品的开发定型还是批量生产阶段，ZVL都是预算有限客户的。

主要特点

? 共有三款产品，频率范围分别为9 kHz至3 GHz, 6 GHz,13.6 GHz

? 全功能矢量网络分析功能：S参数、增益、驻波比、反射系数、群时延、阻抗、幅度、相位、史密斯圆图等

? 动态范围高达123 dB

? 支持坏点测试和时域分析

? 可软件升级频谱分析仪、噪声系数分析、数字通信解调、EMI预兼容、功率计主机等功能

? 标配信号解调带宽20 MHz

? 支持多曲线扫描和多屏幕显示，可同时显示4个S参数

? 内置电子衰减器，可承受DUT高达27 dBm的输出功率

? ***的在线帮助系统，直接显示与当前操作相关的帮助信息

? 6重UNDO/REDO功能，即使发生误操作也可以轻松应对

? 可选配电池供电，适合外场使用

? 重量仅7公斤，方便携带

? 标配DVI输出，可外接显示器，洞察每个测量细节

? WIN XP操作系统，支持USB/LAN接口，支持键盘鼠标操作，FIRMWARE终身免费升级

应用领域

? 射频器件和模块的开发

? 射频产品的生产测试

? 射频产品的维护

? 高校和科研单位

? 有线电视网络

规格

网络分析

频率范围 9& kHz（典型值为 5 kHz）至 3& GHz/6& GHz/13.6 GHz

测量时间（在 100& kHz 中频带宽下为 201 个测试点，使用归一化校准）

<50 ms

数据传输时间（201 个测试点） &

&  在 100& Mbit/s LAN 中通过罗德与施瓦茨接口总线 (RSIB) 1.5 ms

在 10& Hz 测量带宽下的动态范围（20& MHz 至 3& GHz） >115 dB，典型值 123& dB (ZVL3,ZVL6)

> 100 dB，典型值 105 dB (ZVL13)

输出功率范围 –50& dBm 至 0& dBm，典型值 –60& dBm 至 +10& dBm（ZVL3、ZVL6 以及 ZVL3-75）

测量带宽 10& Hz 至 500& kHz（按 1/2/5 步进）

迹线噪声<0.005& dB（rms 高于 10& MHz）

接收机步进衰减器（额定输入功率） 0& dB 至 30& dB

信道、图表及迹线的数量 >1001)

每个迹线的测试点的数量 2 到 4001

操作系统 Windows XP Embedded

重量（不含电池）<7 kg (15.43 lb)

1) 受限于可用 RAM 容量

频谱分析（R&S?ZVL-K1 选件）

频率范围 9& kHz 至 3& GHz/6& GHz/13.6 GHz

频率不确定性 1 × 10–6

&  带 R&S?FSL-B4 选件 1 × 10–7

分辨率带宽 &

&  标准 300& Hz 至 10& MHz（按 1/3 步进），20& MHz（在零跨度的情况下）

&  带 R&S?FSL-B7 选件 (1& Hz) 10& Hz 至 10& MHz（按 1/3 步进）

视频带宽 10& Hz 至 10& MHz

I/Q 解调带宽 20& MHz

单边带相位噪声 (500& MHz) 在 10& kHz 载波偏置的情况下相位噪声的典型值为 –103& dBc (1& Hz)

显示平均噪声电平

&  无前置放大器 (1& GHz) <–140& dBm (1& Hz)

&  & 有前置放大器 (1& GHz) <–156& dBm (1& Hz)，典型值 –163& dBm (1& Hz)

三阶截止点 (TOI) >+5 dBm，典型值 +12 dBm

检波器 /***峰值、自动寻峰、均方根值、准峰值、平均值、样点

电平测量不确定度（95% 置信级）<0.5 dB
