力值显示控制仪

称重显示器，是电子衡器中显示被称物的质量和称量状态的仪表。称重显示器原为模拟指示式，由误差放大器、可逆电机、平衡电桥、激励电源、度盘和指针等部分组成，按自动平衡电子电位差计原理工作。它称量速度慢，功能单一，准确度低，现已基本被淘汰。现用称重显示器为数字显示式。

结构原理

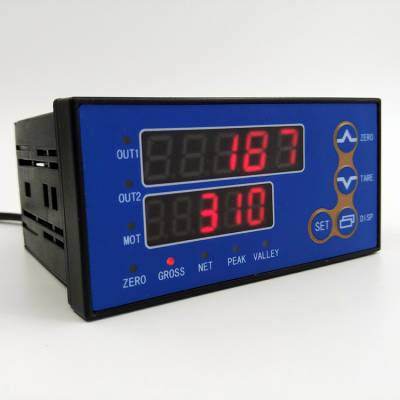

数字显示式称重控制显示器(简称数显器)的品种很多，图1所示是其中的一种。数显器接受处理的是称重传感器输出的电信号。电信号有模拟量也有数字量，最常见的是几至几十毫伏的模拟电压。数显器的电路原理如图2 所示。激励电源供给称重传感器工作电源，同时供给A/D(模/数)转换单元基准电压，其稳定度一般在 0.1%以上。放大单元通常采用测量放大器结构，接受、放大称重传感器的信号。放大倍数一般为数百倍。滤波单元滤掉从机外混入的和放大器自身产生的电噪声。A/D转换单元把模拟量转换成数字量，转换位数通常取二进制数14位以上。数据处理单元是以微处理器为核心，使用外围支持芯片组成的，它在程序的控制下完成采集数据、运算、存贮等一系列操作，处理结果送到相应接口上。显示单元以数字、文字或图表等形式显示出称量值和称量状态，并可通过接口与外部设备联络。

性能特点

数显器的性能包括计量性能、功能、环境适应能力、安全性和可靠性 5个方面。与通用的数字仪表相比，数显器具有5个特点:自带传感器激励电源，使用方便;采用比率型A/D转换和倍频技术，计量性能中的长期稳定性好;软件能真切地仿真振动、空秤变动、物料落差等称量特征，显示快、准、稳;机内有空秤置零、零点跟踪、定标、秤量、分度位等参数的设定单元，改定方便，通用性强;带输出接口，能够联接多种外部设备，方便地实现系统控制。

准确度等级

国际法制计量组织(OIML)3号建议规定，非自动衡器按准确度级别划分为 4个等级。按配用衡器的级别，中国将称重显示器也划分为4个等级，并分别冠以与衡器对应的级别代号:Ⅰ、Ⅱ、Ⅲ、Ⅳ。每个级别的称重显示器的计量允许误差为对应级别衡器允许误差的0.5倍。

称重显示器、称重传感器和秤台是电子衡器的三大组成部分。其中称重仪表的主要作用是通过测量称重传感器的信号变化，测量出秤台上被称重物的重量，并以数字形式显示出来。随着测量技术和IT技术的发展，称重仪表的性能和功能也得到了不断发展。称重仪表不只是用来显示重量，还广泛用于自动控制和数据处理。国家已在1999提发布了称重显示控制仪***:GB/T7724-1999《称重显示控制器》。

发展趋势

加大科技投入，加强基础应用研究。在计量称重控制领域中，已经广泛采用新技术，如:控制数学模型的建立、系统理论、模糊理论、人工智能、神经网络、数字滤波、振动理论、阻尼技术、自诊断与自适应技术等，比如，合肥院金山公司研制的SK-PLC控制仪表运用在煤粉定量控制系统中，已经摒弃原有的简单 PID调节控制思想，而大量揉和了数字滤波、人工智能、自诊断与自适应、前馈调节等多项自动化控制领域中的新技术，经过现场实践证明，效果很好 。

研制开发具有自主知识产权的称重显示控制器，走内引外联发展之路。

称重显示控制器走模块化、智能化发展的路子，采用可靠性高的PLC及集成化芯片(模块)作为控制仪表硬件。

关键的控制思想、控制策略、技术标准等(软件)由设备生产制造厂家提出，采用OEM(集成制造)技术与专业称重仪表厂家合作，在生产技术、称重显示器工艺等方面有新的突破。可以借鉴国外同行的经验，有的公司，往往自己并不生产控制仪表，而仅仅提供方案、设计思想、软件，而具体称重显示器制造(硬件)则交与专业称重显示器生产厂家制造，发挥各自的优势。
