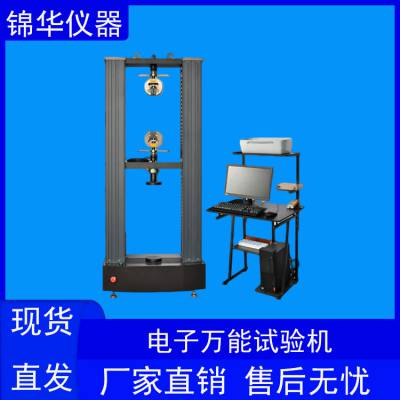

WDW-10KN微机控制电子万能试验机可对金属、非金属及复合材料进行力学性能测试和分析研究，可进行各种绝缘材料的拉伸、压缩、弯曲、剪切等项目的检测，符合国标GB/T 228-2021，可得到试验力、弹性模量、屈服强度等所要求的试验数据。广泛用于航天航空、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷建材、食品、医药包装、金属材料及制品等行业。

产品特征：

本试验机是由加载系统，传动系统，数据采集、处理、控制、显示系统等组成。该机采用立式结构，配有嵌入式高性能单片机控制器，计算机微机控制，全中文显示及操作界面，信息显示直观、易读，界面操作按键丰富，使用户更简单地使用和维护，完全根据习惯性的提示界面操作，完成系统参数设置。采用全数字交流伺服电机和精密减速传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

整机采用全数字数据采集处理系统，通过计算机控制、采集、分析和处理试验数据，绘制应力-应变、力-时间、应力-位移等曲线，并可打印试验报告，控制器在试验阶段可以高速采样数据，试验过程中能动态实时显示曲线；软件能计算处理标准规定的扭转性能：弹性模量、屈服强度、抗拉强度等力学数据。

产品结构特征:

主机：采用立式结构，主要受力零部件采用整体加厚钢板，钢板选用优质碳素结构钢，其它主要部件均选用相同钢材，需要时则进行相应热处理，确保设备的整机刚性达到长期使用的要求，减少维修带来的各种影响。

动力系统：采用全数字交流伺服控制电机和驱动器作为动力输出，伺服系统具有控制精度高和响应频***的特点，可***传动系统效***，噪音低，传动平稳，且加载均匀、稳定。

传动系统：采用精密同步带减速传动，***传动的均匀、稳定及传动高效和精度；采用***高强度无间隙精密滚珠丝杠，提高了传动效率和位移、速度精度。满足调整空间内任意调节，过程高速且噪音低。

测量系统：采用高精度、高稳定性的负荷传感器，***全程分辨率不变，线性良好，重复性可靠；可根据需要配备多个负荷传感器，实现多范围的试验力测量；

闭环测量控制系统：采用全数字闭环控制系统，配合计算机软件，通过LCD液晶显示系统，同步显示并进行数据处理，试验结束后可通过图形处理模块对曲线进行放大、缩小观察，数据再分析、编辑，产品性能达到国际***水平。

设备具有多种过载保护、限位保护等安全措施，***设备的安全使用。

测控软件特征:

电子万能试验机专用软件，Windows操作平台；

全中文人机对话用户界面，操作方便；

试验数据和特性曲线，随着试验进程实时动态显示；

同组试验特性曲线可迭加、再现、比较；

试验曲线可局部放大，任意存取，分段分析；

具有负载量程全程不分档功能；

全自动试验程序控制，材料性能指标分析、报表打印和数据库管理；

可按照用户制定的格式打印报表；

采用人机交互方式分析计算被试材料的机械性能指标，可自动计算试验力、弹性模量、屈服强度、抗拉强度、延伸率、非比例伸长应力等，也可人工干预分析过程，提高分析的准确度；

试验数据采用数据库管理方式，自动保存所有试验数据和曲线，可按用户要求格式打印试验报告；

技术参数:

负荷： 10KN

试验机级别： 1 级

试验空间： 双空间

空间分布： 上部拉伸

下部压缩

试验力测量范围： 0.4%-***FS

试验力示值相对误差： ±1%以内

试验力分辨力：  1/500000FS

位移分辨力：  0.05μm

位移示值相对误差： ±1%以内

试验空间宽度： 400mm

拉伸空间： 750mm

压缩空间： 1000mm

横梁移动速度调节范围： 0.01～500 mm/min

横梁移动速度相对误差： ±1%以内

压盘： φ100mm

安全保护： 力过载保护，位移限位保护等

电源：  AC 220V±10％、50Hz

总功率： 0.75KW

外形尺寸： 730*420*1800mm

重量： 约150KG

符合标准:

该设备符合多项国家和***：GB/T 16491-2008、GB/T 2611-2007、JB/T 7406.1-1994、JJG 139-2014、ASTM A370、JB/T 6147-2007、GB/T 22066-2008、GB/T 16825.1-2008

产品配置:
