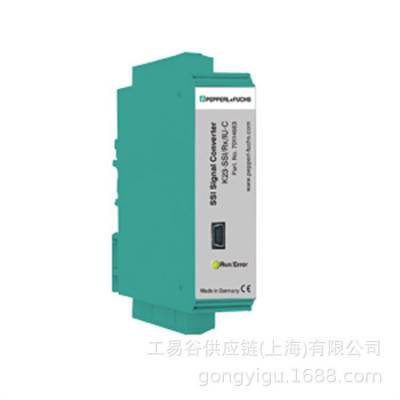

产品名称：P+F信号转换器K23-SSI/Rx/IU-C

产品型号：K23-SSI/Rx/IU-C

产品介绍

多功能装置，具有多种工作模式，适用于增量式旋转编码器、SSI 旋转编码器和带启动/停止接口的旋转编码器, 16 位模拟量输出，可配置用于电压或电流操作, 用于配置和信号读出的 USB 接口和 RS232/RS485 接口, 转换时间非常短。

性能特点

l多功能装置，具有多种工作模式，适用于增量式旋转编码器、SSI 旋转编码器和带启动/停止接口的旋转编码器

l16 位模拟量输出，可配置用于电压或电流操作

l用于配置和信号读出的 USB 接口和 RS232/RS485 接口

l转换时间非常短

l用户可定义，非线性特性曲线，带 24 个插值点

l用于向旋转编码器供电的辅助电压输出 5 V DC 和 24 V DC

l六路控制输入和六路控制输出提供众多连接选项

参数

绿色 LED：状态显示

工作电压：18 - 30 V DC

工作电流：大约 50 mA （无负载）

工作温度：-20 - 60 °C

存储温度：-25 - 75 °C

防护等级：IP20

连接：螺丝接线端子 ， 线芯max横截面积：1.5 mm2 / AWG 16

外壳材料：塑料

安装：在 35 mm DIN 安装导轨上，符合 EN 60715:2001 标准要求

质量：约 100 g

尺寸：（宽 x 高 x 深） 23 mm x 102 mm x 102 mm

产地：德国
