日本FOREST加热器断线警报器FAL-10 AC100/200V

品牌：FOREST

型号：FAL-10 AC100/200V

产品详情：

加热器断线警报器 FAL-10G＜单相?三相兼用＞

■特征

● 相位控制、开关控制、零交叉控制等，无论波形如何均可使用。

● 在并联加热器中能够感知一根加热器的断线。

● 检测点可以通过刻度盘任意设置。

● 达到检测点时，“ALARM LP”亮起，并发出输出信号。

● 三相电路也只需这一台即可！

● 盘内安装式（***DIN导轨）

 ● 符合RoHS组件要求的产品

■動作原理

 ①　電流検出器（ＣＴ）にて、負荷の線電流を検出し、電圧に変換して除算回路に入る。

②　電圧検出器（Ｔｒ２）にて、負荷の線間電圧を検出し、      　　

電流設定器と警報設定器を経て除算回路に入る。

③　除算回路にて両入力を比較、除算し、      　

シュミット回路を通してリレーを駆動させ警報出力を出す。

④  電圧と電流を検出している為、電源が変化しても双方が同じ割合で増減する。　　　　　　　　　　　　　   　　

この変化により、電流が減少しても警報は出ない。                            　 　

従ってサイリスタ位相制御等による電源装置を使用しても当器は適用出来ます。　    　　

⑤　負荷の電圧が１５％（定格１００Ｖの場合１５Ｖ、２００Ｖの場合３０Ｖ）以下の時は、      　　

誤動作防止回路が作動し警報出力は出ません。

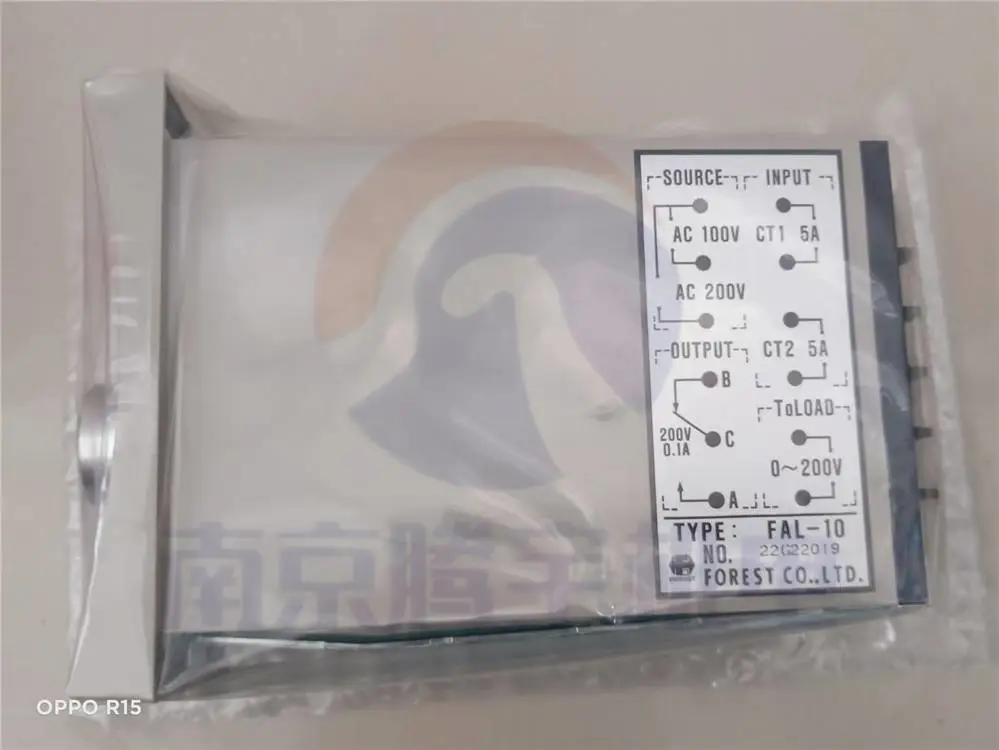

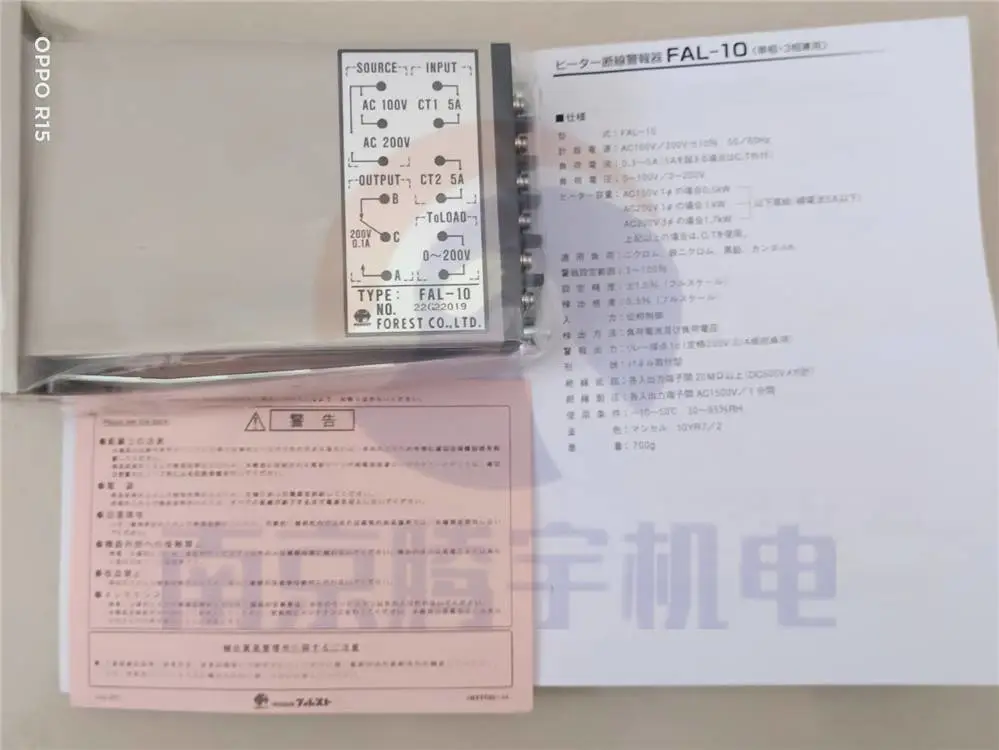

型　　 　     式　　：　ＦＡＬ－１０Ｇ

計  器  電  源　　：　AC１００V/２００V　±１０％　５０/６０Hz

負  荷  電  流　　：　０．３～５A（５Aを超える場合はC.T外付）

負  荷  電  圧　　：　０～１００Ｖ／０～２００Ｖ

ヒ ? タ ? 容量　　：　ＡＣ１００Ｖ１φの場合０．５ＫＷ

                            ：　ＡＣ２００Ｖ１φの場合１ＫＷ       以下直結（線電流５Ａ以下）

                            ：　ＡＣ２００Ｖ３φの場合１．７ＫＷ

                           上記以上の場合は、ＣＴを使用。

適  用  負  荷　　：  ニクロム線等の直線性負荷

警報設定範囲　　：　３～１００％

設　定　精　度　　：　±１．５％（フルスケール）

検  出  感  度　　：　   ０．５％（フルスケール）

検  出  方  法　　：　負荷電流及び負荷電圧

入　        　力　　：　位相制御　?　Ｈ－Ｌ制御　?　ゼロクロス制御

警  報  出  力　　：　リレー接点１c（定格２００Ｖ ０．１Ａ抵抗負荷）

形      　　　状　　：　盤内取り付け（ＤＩＮレール専用）

絶  縁  抵  抗　　：　各入出力端子間５０ＭΩ以上（ＤＣ５００Ｖ???計）

絶　縁　耐　圧　　：　各入出力端子間ＡＣ１５００Ｖ／１分間

使　用　条　件　　：　－１０～５０℃（但し、結露無きこと）

ケ ー ス 材 質　　：　ポリカーボネート　PCN-6-3114(グレー)　※難燃性

重      　　　量　　：　４９０ｇ   　※コネクタ２個は付属では御座いません。
