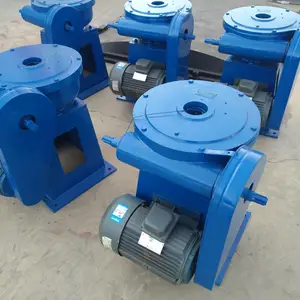

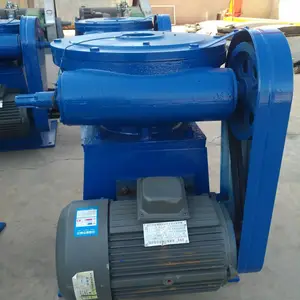

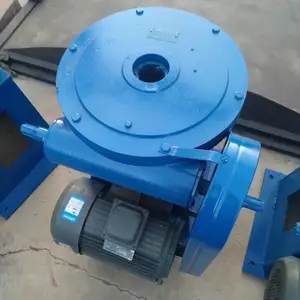

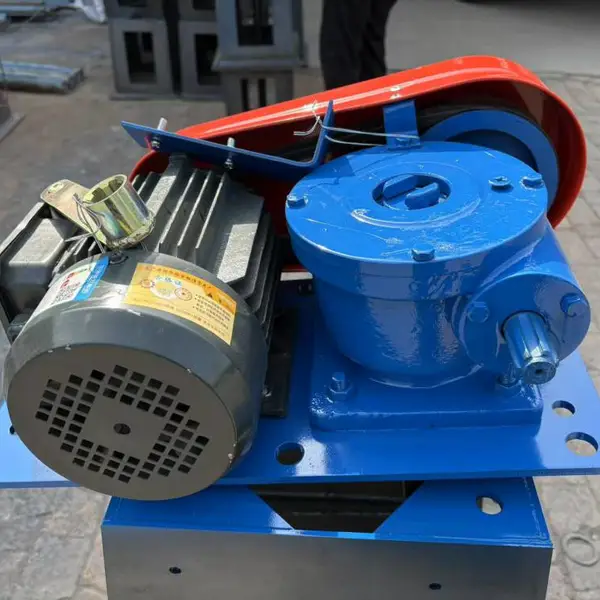

河道泵站1.QL型螺杆式启闭机  平推螺杆式启闭机

手摇启闭机

手摇启闭机又称为手动螺杆启闭机,它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。 它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。 手动螺杆式启闭机主要有:LQ手摇式螺杆启闭机(3T—100T)、 LQ手扳式螺杆式启闭机(1.3T—2T) LQ手电式螺杆启闭机(3T—100T)、 LQ侧摇式螺杆启闭机(0.3T—5T)、 LQ手推式螺杆启闭机(0.3T—2T). 该系列产品设计合理,操作简便,灵活,便于安装,平原山区有电无电均可使用,并具有防盗水功能,***。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程.

双吊点螺杆启闭机

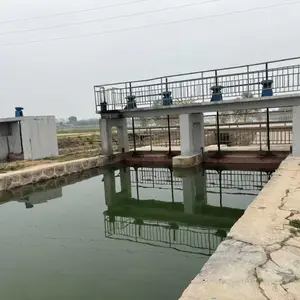

双吊点螺杆式启闭机适用于农田灌溉和小型防洪排涝工程。本产品全封闭型,适于露天安装。两吊点手电两用整机具有自锁功能,闸门可停留在任何位置。机身可浇注在水泥中,具有防盗机功能本系列启闭机按吊点数分为单吊点和双吊点两种型号,按驱动方式分为手动、电动,一般启闭容量超过600KN(单机)时不再配置手动机构。 ??双吊点螺杆式启闭机维护就是对经常检查发现的缺陷和问题,随时进行保养与局部修补,以保持工程及设备完好。启闭机械在使用过程中由于磨损、受力、振动和时效等原因,会引起设备的动力性、经济性和***性能降低,产生隐患和故障。因此必须根据设备技术状况、变化规律,经常进行必要的维护作业,减少磨损,消除隐患和故障,保持设备始终处于良好的技术状况,以延长使用寿命,减少运行费用确保***地运行。 ??

河道泵站1.QL型螺杆式启闭机  平推螺杆式启闭机

螺杆式启闭机维护内容可概括为清洁、紧固、调整、润滑八字作业。 ?

?1、清洁:启闭机械在运行过程中,由于油料、灰尘等影响,必然会引起设备表面及关键部位的脏污。严重时,可使设备不能正常运转,甚至会引起事故。因此必须定期进行清洁工作。清洁是针对启闭机的外表、内部和周围环境的脏乱、差所采取的***简单、***基本却很重要的保养措施。 ??

2、紧固:启闭机的紧固联接,虽然在设计、安装时已采取了相应的防松措施,但在工作过程中由于受力振动等原因,可能还会松动。紧固件松动的影响,与其自身的作用相关联。如钢丝绳压紧螺栓和吊具联接螺栓等松动,会改变被动联接零部件的受力和运动情况,并构成事故隐患。 ??

3、调整:启闭设备在运行过程中由于松动、磨损等原因,引起零部件相互关系和工作参数的改变,如不及时调整,轻则会引起振动和噪音,导致零件磨损加快。通常调整的内容有以下几方面: ??一是各种间隙调整。如轴瓦与轴颈、滚动轴承的配合间隙;齿轮啮合的顶、侧间隙;制动器闸瓦与制动轮之间的松闸间隙等。 ??

二是行程调整。如制动器的松闸行程,离合器的离合行程,安全限位开关的限位行程和闸门启闭位置指示行程等。 ??

三是松紧调整。如弹簧弹力的大小的调整等。四是工作参数调整。如电流、电压、制动力矩等调整。 ?

?4、润滑:在启闭设备中,凡是有相对运动的零部件,均需要保持良好的润滑,以减少磨损,延长设备寿命;降低事故率,节约维修费用,并降低能源消耗等。

启闭机技术参数

额定起重量

额定起重量是指吊具或取物装置(如抓梁)所能起升的工作负荷。包括吊具的自重。单位为千克。

起升高度或扬程

吊具***低位置与位置的垂直距离,称为启闭机的高度或扬程。一般在数值上与卷筒的收放绳量或液压启闭机活塞行程相等。单位为米。

工作速度

1、起升速度是电动机在额定转速下或油泵在额定排油量下吊具的上升速度。单位为米/分。

2、闭门速度是指快速闸门启闭机在电动 闭或液压回路节流油阀在开度时,闸门靠自重下落的速度,单位米/分。

3、运行速度是指移动式启闭机运行结构的电动机在额定转速时,大车或小车沿直线运行的速度,单位米/分。

4、回转速度是指回转结构电动机在额定转速时的运转速度,单位米/分。

跨度

跨度是指移动式启闭机大车运行轨道中心之间的距离,即大车的轨距。单位为米。

起重机的工作级别

起重机的工作级别是指起重机的工作忙闲程度,即启闭机一年内总的运行时间。

1、轻级工作制是指运行时间短,间歇时间长。如:闸门与拦污栅等。

2、中级工作制是指使用频繁的启闭机。如:船闸的人字门等。

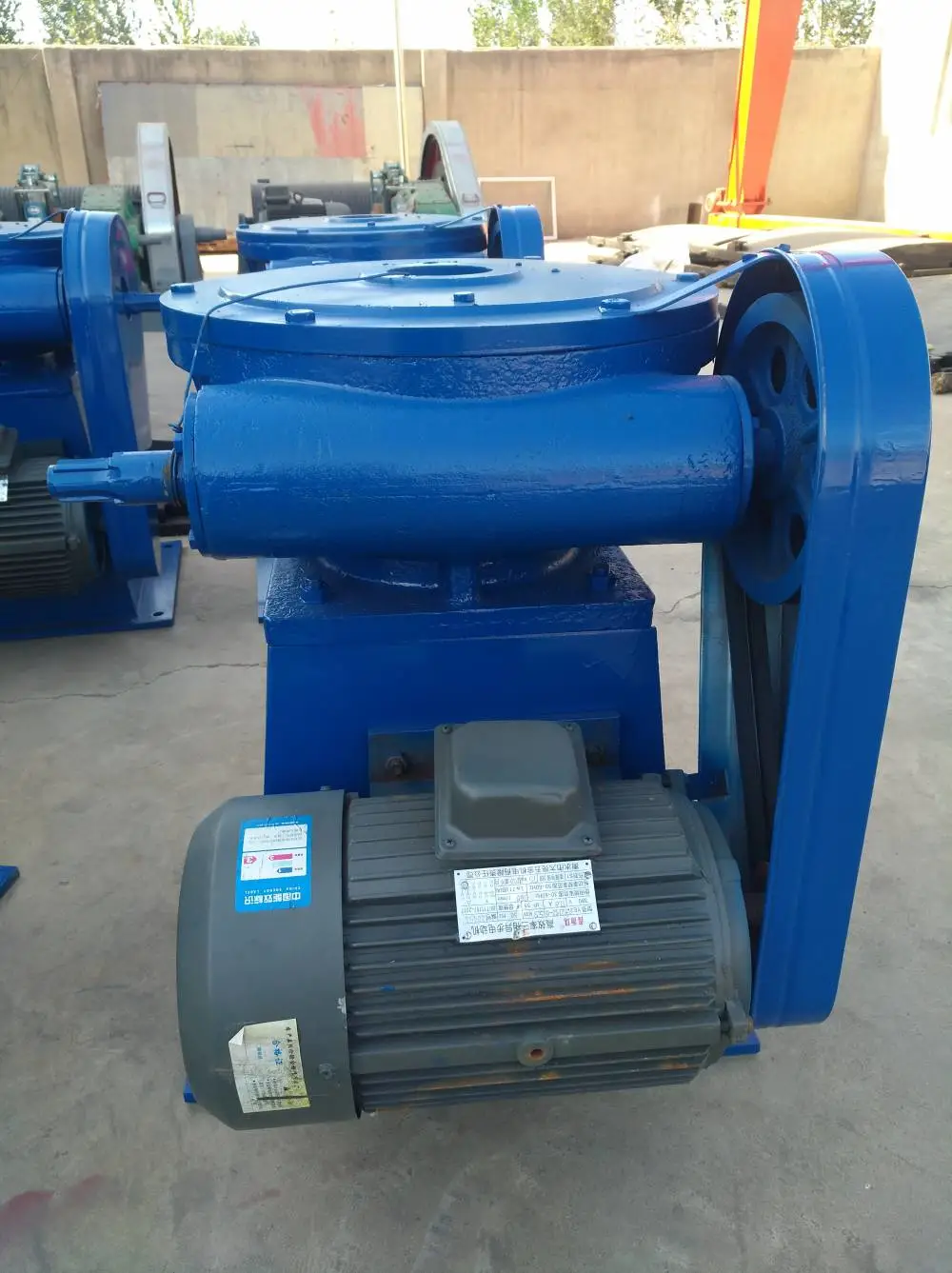

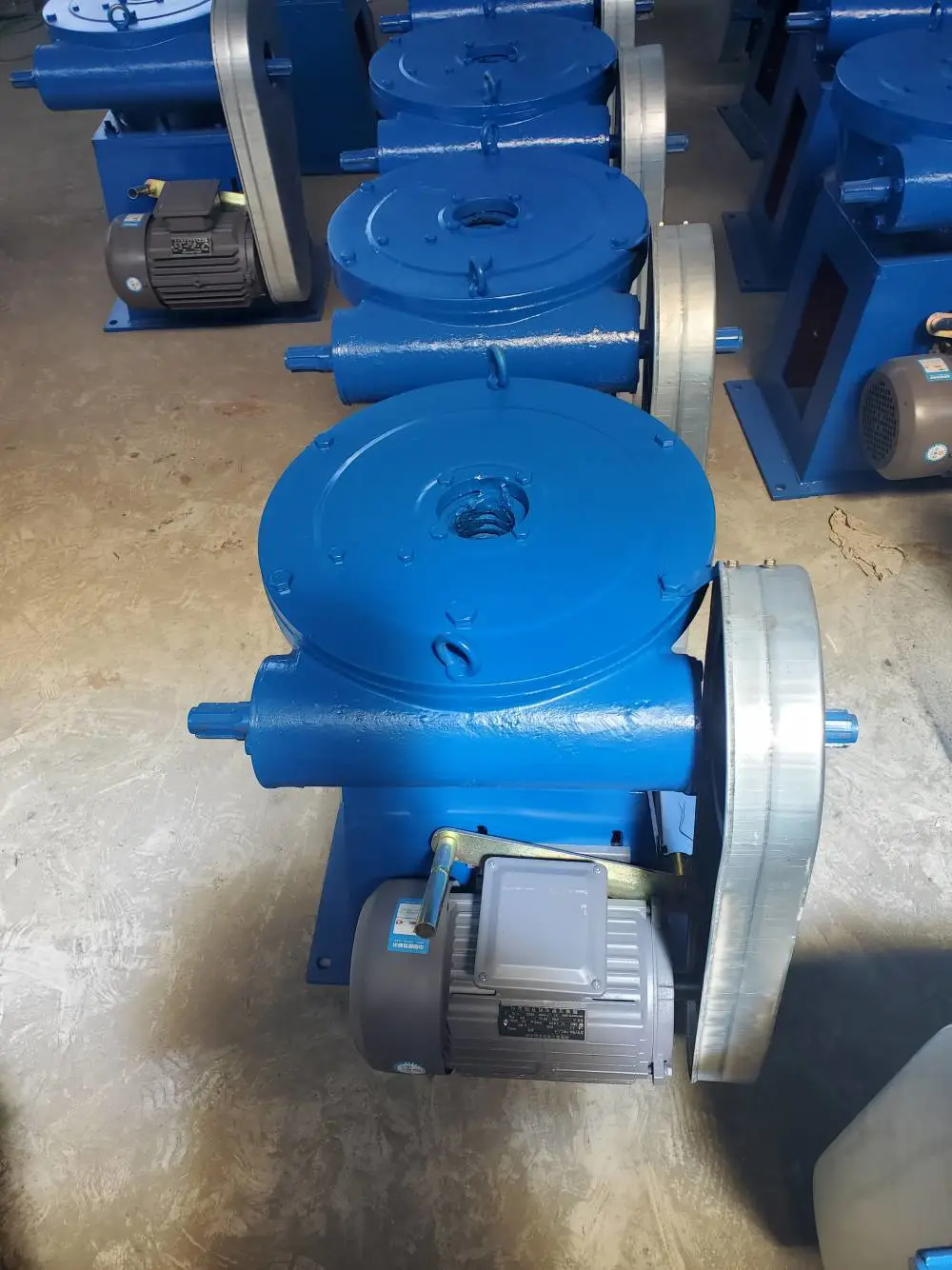

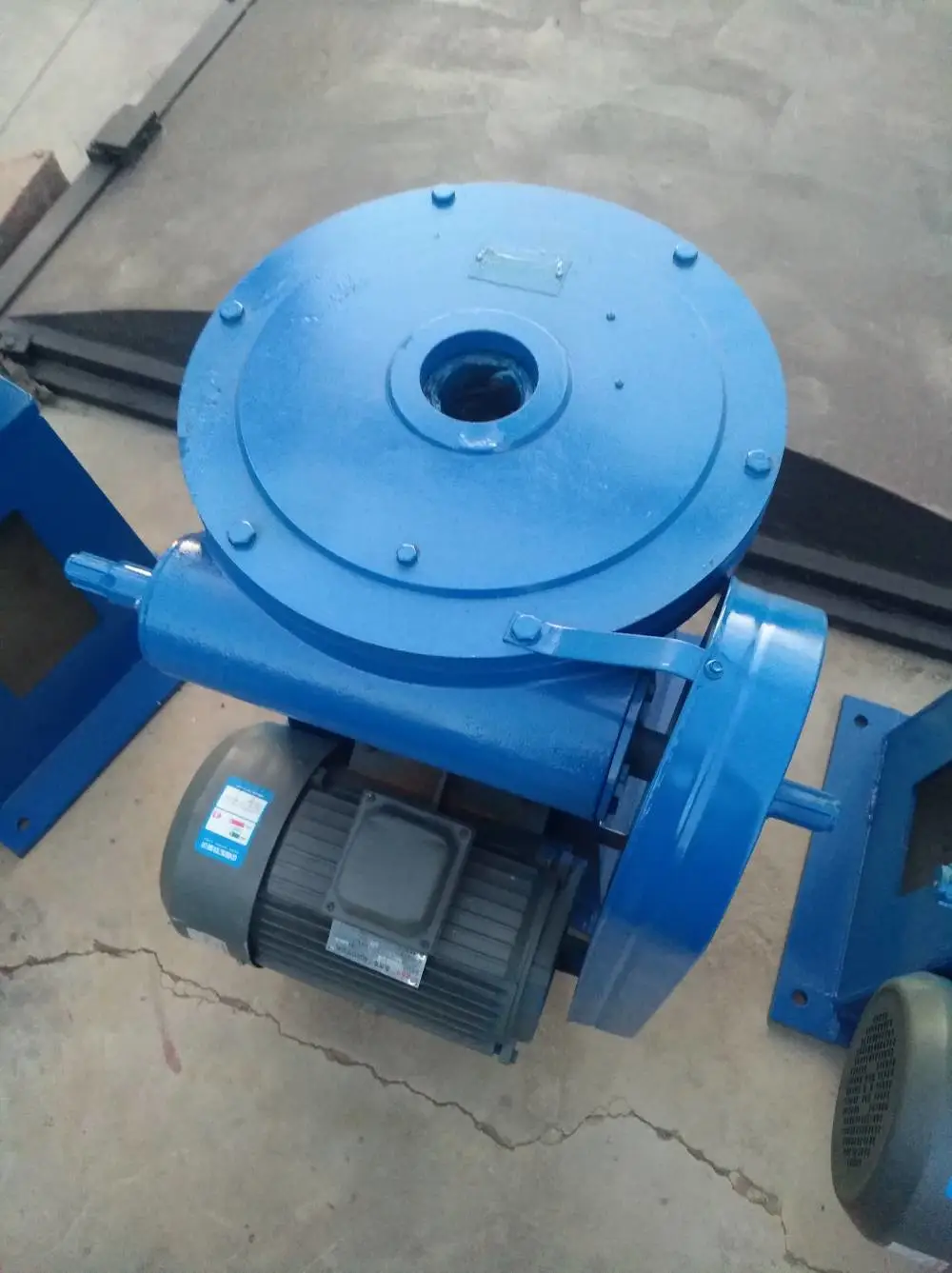

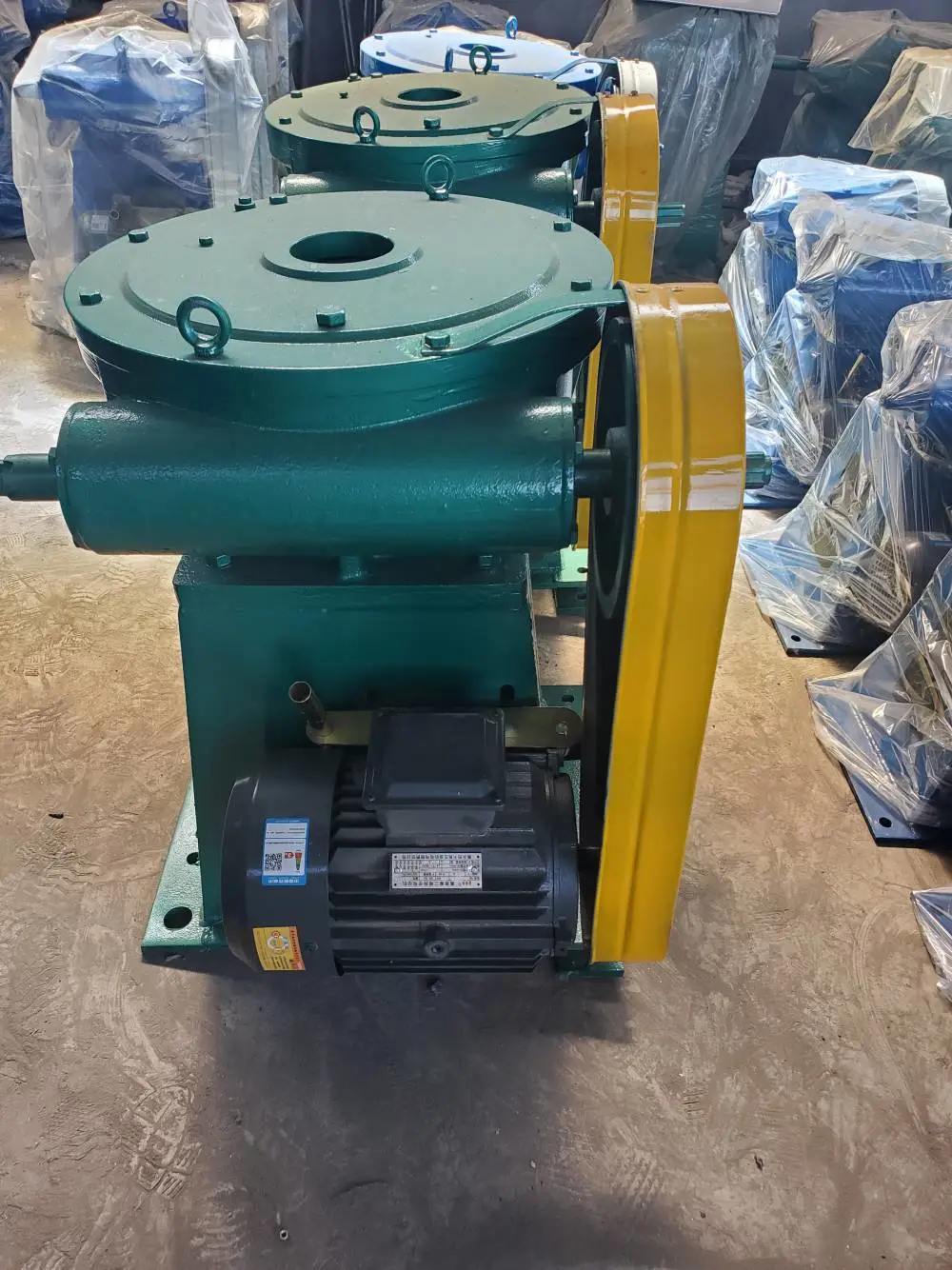

产品属性LQ型螺杆式手电两用单、双吊点启闭机,分为:3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨。此产品主要用于水利工程启闭闸门,是农水建设、水电站等进水、退水闸的配套机械,山区、平原、有无电地区均可使用。安全操作与维护 使用保养操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。操作前对启闭机要进行***检查,各部润滑情况是否良好,螺栓有无松动,电动启闭时检查线路是否接通,开关是否良好。3、闸门启闭都有一定行程极限位置。手动启闭机可以感觉到, 主要特点 LQ型螺杆式手电两用启闭机,在结构设计与使用性能上具有以下特点:1、本机为手电两用,可根据用户需要,配备电动装置,并配备摇手把,供手动使用。2、本机设计生产执行标准为水利部、能源部SD298—88《LQ型螺杆式启闭机技术条件》。各部零件执行***。3、本机采用蜗轮、蜗杆变速,螺母或螺杆旋转,使闸门作上下运动,达到启(闭)闭(启)的作用。4、可根据用户要求,设磁力锁装置,以防他人开启。 5、螺杆长度可按用户要求生产,双吊点吊点距按用户要求设计。主要产品有:螺杆式启闭机、固定卷扬式启闭机(QPQ、QPG、QPK、QHQ)、移动式卷扬启闭机、铸铁闸门、钢闸门(弧形闸门、平面滑动闸门、平面定轮闸门)、翻板闸门、清污设备和止水橡胶等。所有产品均取得了生产和使用许可证。启闭机、闸门品种***,同时可满足用户特殊技术要求。 故障排除 侧摇式启闭机具有结构紧凑,承载能力大,启闭灵活,运行平稳可靠,操作安全、安装维修方便等优点,经有关部门鉴定达到工程技术要求及机械设计要求。适应于:大、中、小型水库、河流水产养殖等水利工程,产品***24个省市,博得用户好评
