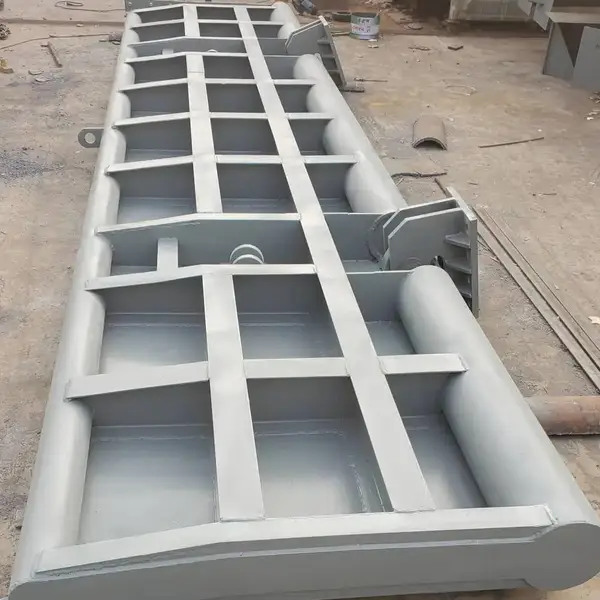

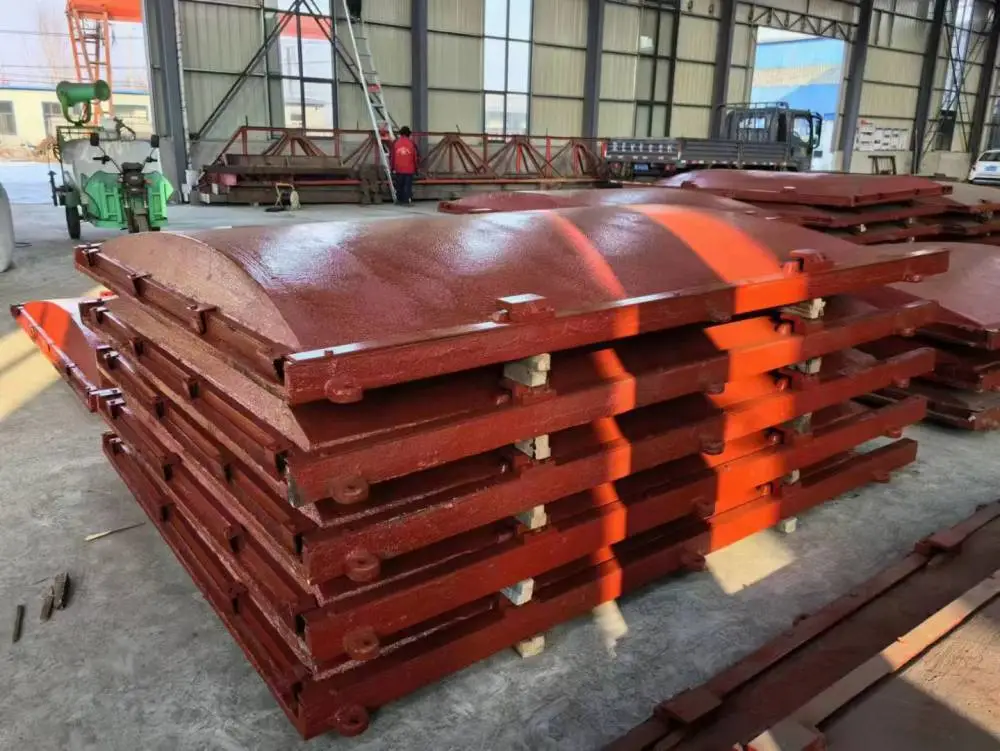

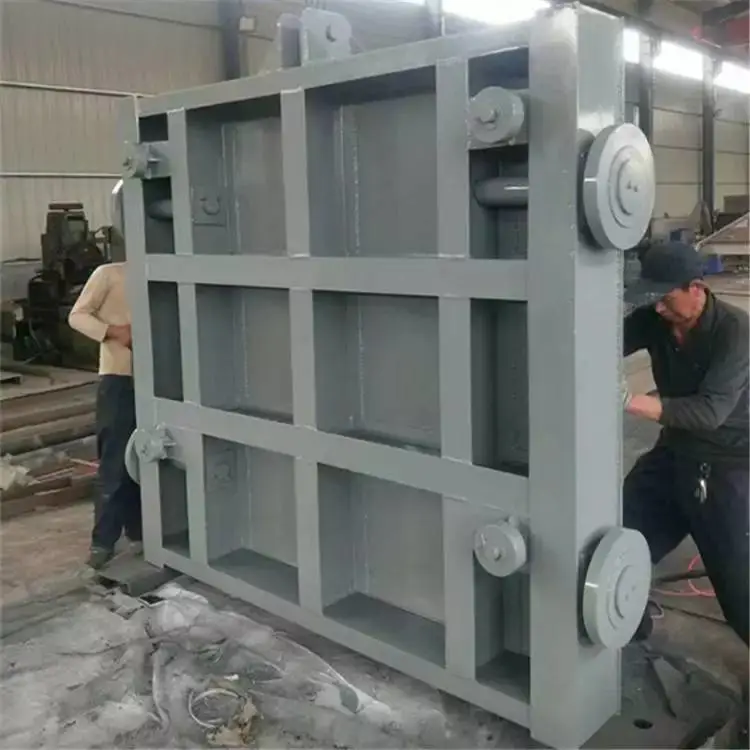

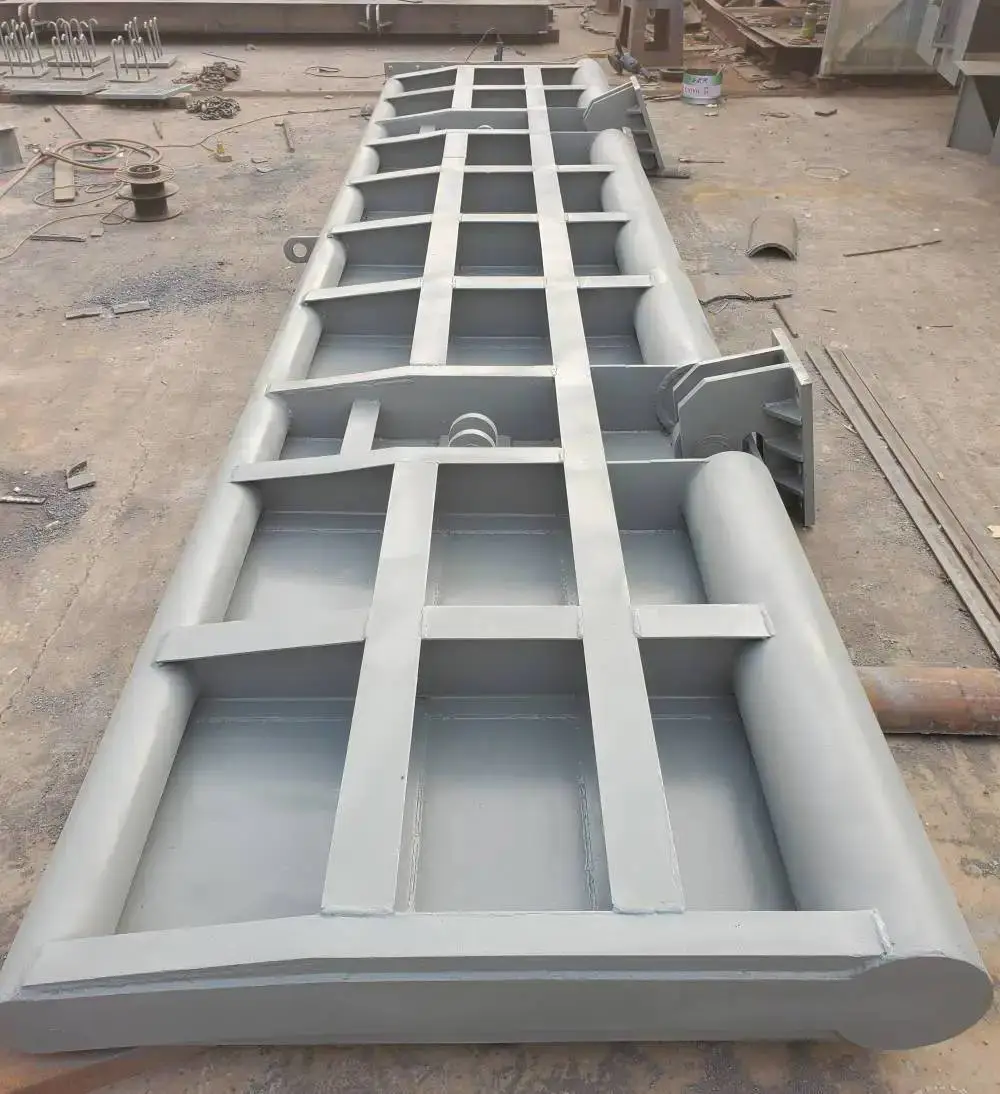

液压启闭机的液压系统一般设置两套液压泵，互为备用。对于启闭机的控制调节装置是指液压控制阀组，包括节流阀、换向阀、溢流阀等阀组，其作用是对液压油的流量、方向、压力等方面各自起控制调节作用，以实现对液压系统的各种性能要求。启闭机上液压控制阀大多数是标准元件，并普通采用插装技术。插装阀具有组合机能强，集成度高，噪音低，密封性好，机构紧凑，全球维护等优点。选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合，便可获得具有换向、调压、调速等功能的插装阀组。双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步，故控制阀组需考虑同步措施。QH卷扬式启闭机的辅助装置包括油箱、油管、管接头、压力表、滤油器等。油箱的用途是储油和散热，并能沉淀油中杂质，分离油中的空气和水分等。油管、管接头把动力装置、调节控制装置、液压缸连接起来，组成一个完整的液压回路，液压油中杂质会使运动零件磨损，增加泄露和减少元件的寿命，甚至堵塞阀组等，影响液压系统的使用，设置滤油器对液压油进行过滤是十分必要的。液压缸是液压传动中的执行元件，把液压油的液压能转化为机械。液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成。根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类。单作用液压缸常是柱塞式或者套筒，也可以是活塞式。双作用液压缸形成两个油腔，两个油腔都可以进出压力油。 液压启闭机采用液压缸的往复运动，实现对平板闸门快速平板门，弧形门及人字门等闸门的启闭，特别适用大型闸门的启闭，它具有极限位置保护和过载保护，缓冲，锁定调速等功能以及造价低，安装方便，使用寿命长等特点。 液压启闭机工作过程 1、开启闸门： 二台电机得电，空载启动油泵电机延时5s后，YV1通电，系统调定压力为19MPa，压力油进入有杆腔，开启闸门，油缸无杆腔油经单向阀回到油箱。 2、关闭闸门： 二台电机得电，空载油泵电机组，延时6s后，相应电磁铁通电，开启液控单向阀的压力调为8MPa，压力油打开液控单向阀，左、右油缸有杆腔中油返回到无杆腔，不够油可由油箱供给，闸门自重关闭，必要时可在油缸无杆腔加1MPa的压力，***闸门能正常关闭。 3、闸门同步控制。 在闸门启闭过程中，闸门开度和行纠编装置全程连续检测2根油缸的行程偏差，当偏差值≥10mm时，相应电磁铁通电，自动调整相应油缸有杆腔的进、出油量，使闸门达到同步运行，当行程偏差值超过设定值10mm时，液压系统自动停机并发出报警信号。 4、闸门定位控制： 当闸门在开启悬挂时，由于液压系统的泄漏，下滑200mm时，液压启闭机能自动将闸门提升到原悬挂位置；如下滑200mm液压启闭机未能启动，当闸门继续下滑至300mm时，液压启闭机可以自动接通油泵另一组备用电机电源，将闸门提升到原悬挂位置，同时发出声光报警信号。 5、系统压力控制： 当PK3发讯时，系统压力过高，停泵，声光报警。 当PK1发讯时，表明油泵压力过低，声光报警，停泵检修。 当PK2发讯时，表明油泵压力过低，声光报警，停泵检修。 当PK4发讯时，无杆腔压力过高，声光报警。 6、闸门自动复位，油缸下腔超过保护。 油缸旁路阀组中液压锁确保闸门在任意位置锁定，当闸门在开启悬挂中，当液压系统内泄漏，下滑200mm时，液压启闭机自动将闸门提升至原来悬挂位置；如果下滑200mm时，液压启闭机未能启动，闸门继续下滑至300mm时，液压启闭机自动切换至备用泵，使闸门复位，并发出声光报警信号。当系统压力异常，缸旁溢流阀对缸起溢流保护作用。
