铁手Fe302/303塑胶成品修整剂注塑PP水纹气纹修复骨位划痕修补剂铁手Fe302/303塑胶成品修整剂注塑PP水纹气纹修复骨位划痕修补剂

特征●用途】

? 可用于PP 材料。

? 适用树脂：PP、PMMA、ABS、AS、PC、硬质PVC、PA、PPO（参考

下表）

? 可用于磨砂面，指纹面

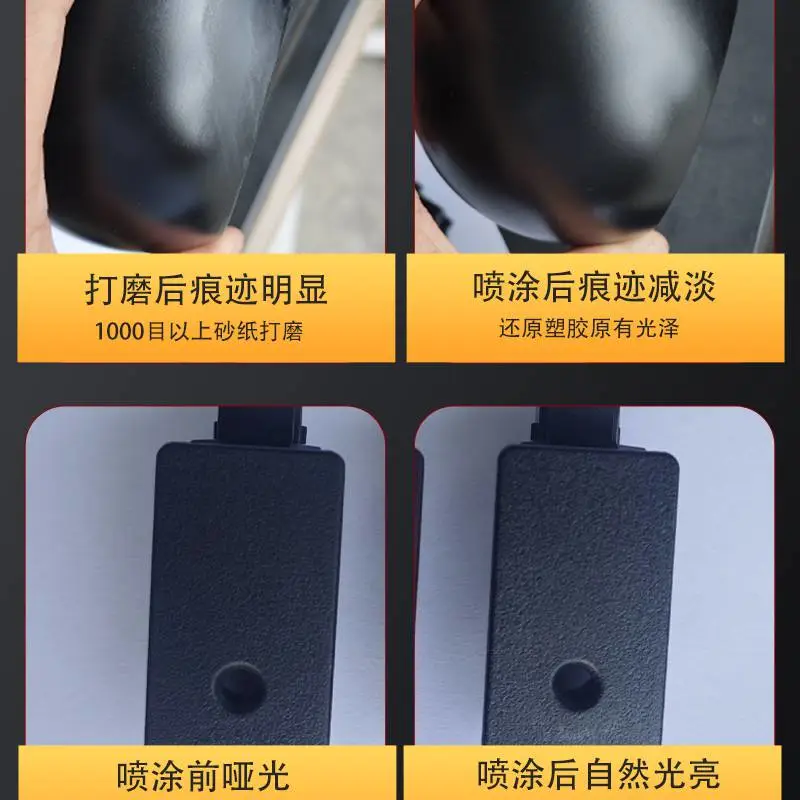

? 对磨砂面、咬花面的光泽除去很有效

? 对产品夹水纹的修补很有效

【类型】：黑色/透明

【成分】：硝基漆，DME

【主要法规】

? 高压气体保安法可燃性气体，高压气体

? 消防法危险等级II 第4 类*** 石油类90ml

? 有机溶剂中毒预防规制第2 种有机溶剂

? PRTR 法甲苯、二甲苯(参考MSDS)

【容器/包装】：450ml/瓶12 瓶或48 瓶/箱

【使用注意事项】

? 在高温高湿（如雨天及潮湿天气）的环境下使用本产品，容易出现白化等现象。请在有空调设备及换气设备的地方作业。

? 如果产品的表面附着有脱模剂、润滑剂、防锈剂等，请先清洗产品，然后再使用本产品。特别注意硅油系列脱模剂，会导致修整过的产品表面产生气泡、裂纹及膜层附着性降低。

? 喷涂的时候注意喷嘴与需喷涂的产品之间要保持一定的距离并成直角，然后以一定的速度，左右或者上下喷涂。

? 如果喷涂的膜层太厚，容易产生裂纹、膨胀、皱纹、白化等现象。请均匀的喷涂上一层薄膜。

? 在常温下可以干燥，如果高温干燥，会增强膜层的性能。

常温干燥：指触干燥，约10 分钟；硬化：约60 分钟

（实验时完全干燥的时间是3 周以上）

高温干燥：80℃×20 分钟，完全硬化

（对于不能加热的树脂，可以在70℃×20 分钟、50℃×60 分钟等可行的范围内高温干燥）

产生不良的原因及对策

不良现象

原因

对策

涂膜后白化

■ 在高温高湿的环境下作业，挥发性成分（气体及溶剂）挥发速度加快， 夺去气化热量，吸收大气中的水分，产生白化现象。

■ 避免在高温高湿的环境下作业。请在湿度在60%以下有空调的作业环境下作业。

■ 轻度白化的情况下，可以通过高温干燥来改善白化状况。

喷涂时膜层变成粉状

■ 喷涂的时候喷嘴与物体表面的距离不得当，离得太远。

■ 在狭小的空间作业，喷涂时残留在空气中的粉状物质会再次附着在物件表面上。

■ 作业前，请先确认喷剂与需喷涂物品表面保持着适当的空间。为了喷涂出均匀的膜层，请先确认喷嘴与物件表面的距离。

■ 请在的宽敞的空间里作业。

干燥后用乙醇擦拭膜层有白化现象

铁手Fe302/303塑胶成品修整剂的膜层，遇乙醇及溶解性强的溶剂可能会变质或者被溶解。

■ 铁手Fe302/303塑胶成品修整剂 膜层不易被正己烷等非极性溶剂渗透。如果要除去物品表面的污渍，请用干燥性的正己烷等碳氢化合物溶剂清洗

喷涂的时候还是正常的，但是放在外边之后膜层白化了

■ 铁手Fe302/303塑胶成品修整剂 膜层暴露在高湿度的环境下膜层有可能会白化。

■ 请不要用于对耐候性、耐水性有要求的产品表面。另，请不要在有结露或者能直接接触到水的地方使用。

裂纹

■ 因树脂成品的弯曲及铁手Fe302/303塑胶成品修整剂 中溶剂的影响，表面上有可能会有裂纹产生。

■ 若产品的内部变形，请先退火冷却处理。

■ 对于不耐溶剂的苯乙烯及薄的物件，请先试样确认有没有异常产生。

皱纹

■ 膜层喷涂得太厚，在干燥、硬化的时候会产生皱纹等现象。

■ 铁手Fe302/303塑胶成品修整剂可以喷涂成一层薄膜。如果喷涂距离过近，膜层会变得很厚。请将喷嘴与物品表面保持一定的距离。
