试样的制备

试样应从试验砖上平行其压制方向切取或钻取。

注1:含石墨和碳的材料可呈现明显的各向异性。为充分表征其特性,也可在直角处分别切取能表示三个轴向性

能的试样。

用湿法切取或钻取的试样,应立即用吹风机或鼓风干燥箱,干燥至恒量。

注2:对有可能软化或含有挥发分的耐火材料.例如沥青结合耐火材料,其干燥温度不应高于40℃。

在常温下试验的水敏性材料,只有在与水接触30min内不出现水化的情况下,才可用湿法制样。

如果不满足这些条件,应干法制样或使用不与材料反应的液体。

抗压试样

1、试样为直径50mm±0.5 mm、高50 mm±0.5mm的圆柱体。如果试样的尺寸不能满足这一要

求,也可使用直径36 mm±0.3 mm,高36 mm±0.3mm的圆柱体。

2、试样应从制品受压面钻取。制样时要记录试样在制品中的原位置。那些有裂纹或明显缺陷的试样

要作记录并废弃不用。

3、试样的平行度通过测量4个点的高度值来检验。测点位于互相垂直的二直径两端。任何两个测点

高度之差不应超过0.2mm。

4、将试样放在一个平面上,用三角板的直角边在测量高度的4个测点位置检查试样的垂直度,试样

与三角板之间的间隙不应超过0.5mm。

5、制备好的试样置于干燥箱中110C±5C下于燥至恒量。而后冷却至室温,试验前应防受潮。

抗折试验步骤

1、在110℃±5℃的干燥箱(5.2)中将试样烘干至恒量,在干燥器中冷却至室温。不定形耐火材料试

样根据相关方要求经烘干或热处理后放入干燥器中,从冷却到试验的时间不得超过3天。

注:对不宜110℃±5℃烘干的试样,烘干条件应经有关方面协商确定。

2、测量每个试样中间部位的宽度和高度,求其平均值,***至0.1mm,测量下刀口之间距离,***

至0.5mm。

3、将试样对称地放在加荷装置(5.1)的下刀口上。如果试样是整砖,压力面应是成型加压面。如果

试样是从砖上切取的,压力面应是原砖的成型加压面。

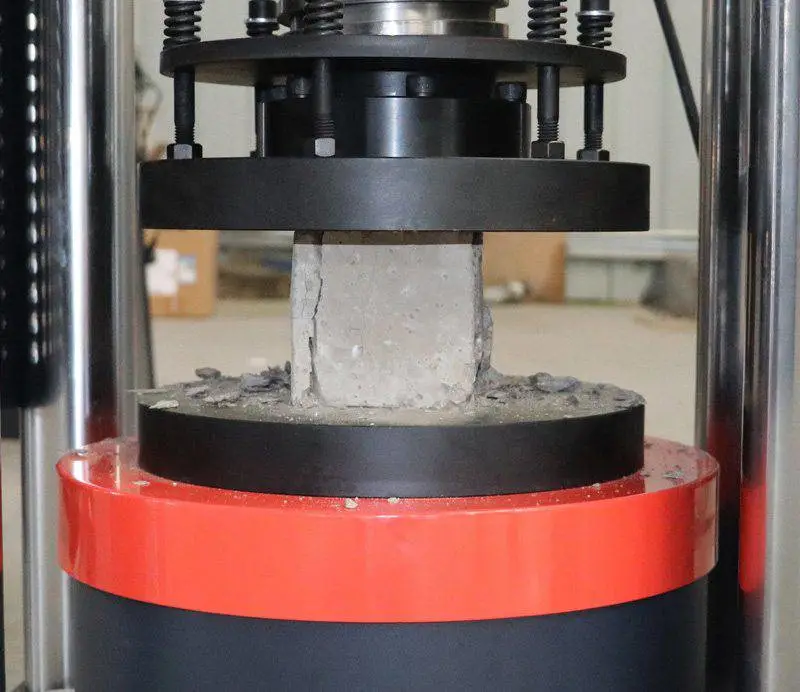

4、在常温下对试样垂直施加载荷直至断裂,加荷速率为:

a) 致密定形和不定形耐火材料,0.15 MPa/s±0.015 MPa/s;

b)隔热定形和不定形耐火材料,0.05 MPa/s士0.005 MPa/s。

5、记录试样断裂时的载荷(Fmax)和试验时的温度。

含碳耐火材料抗折抗压试验机主要技术参数
