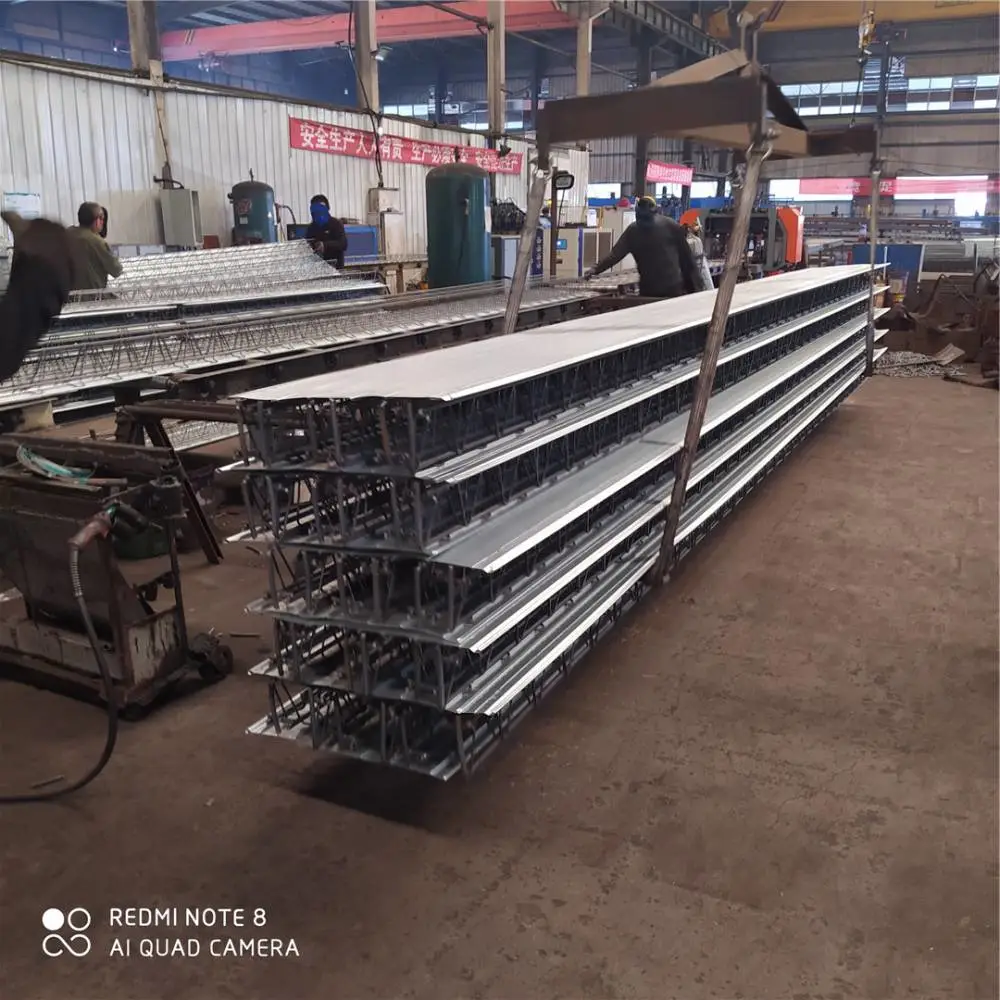

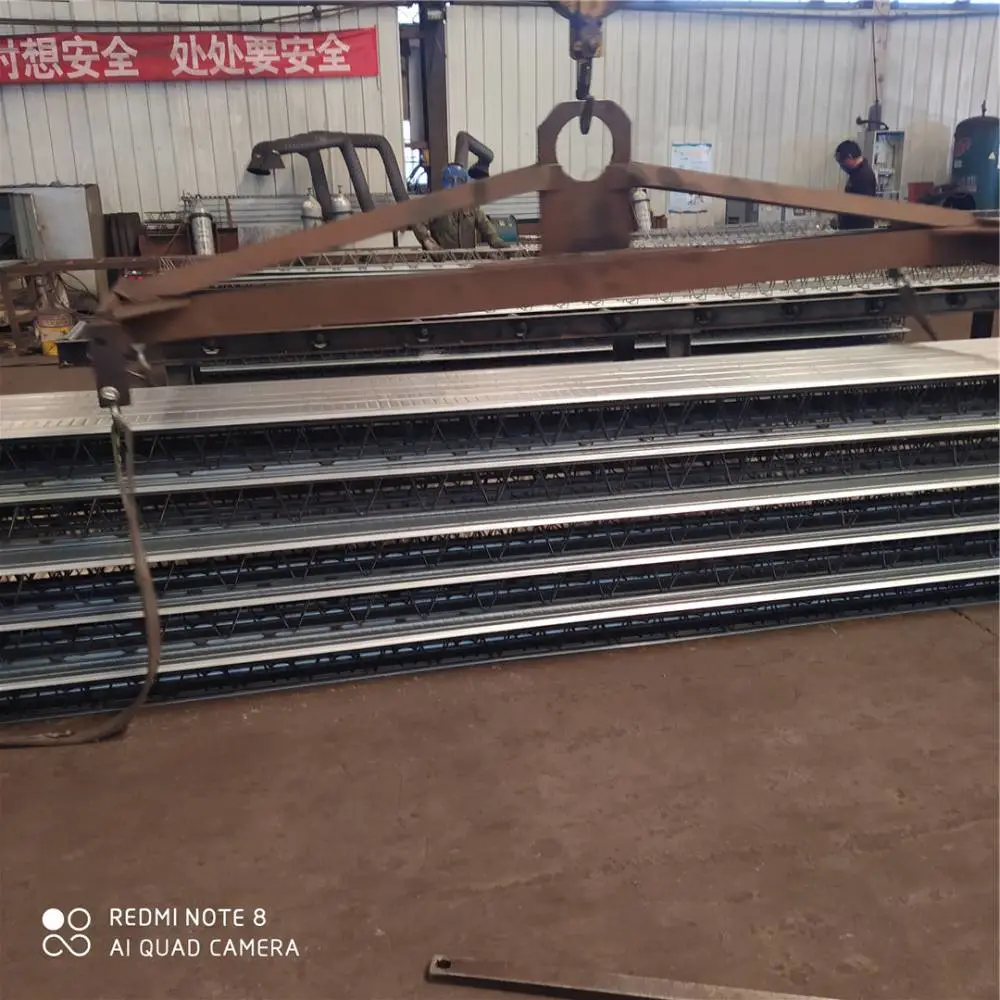

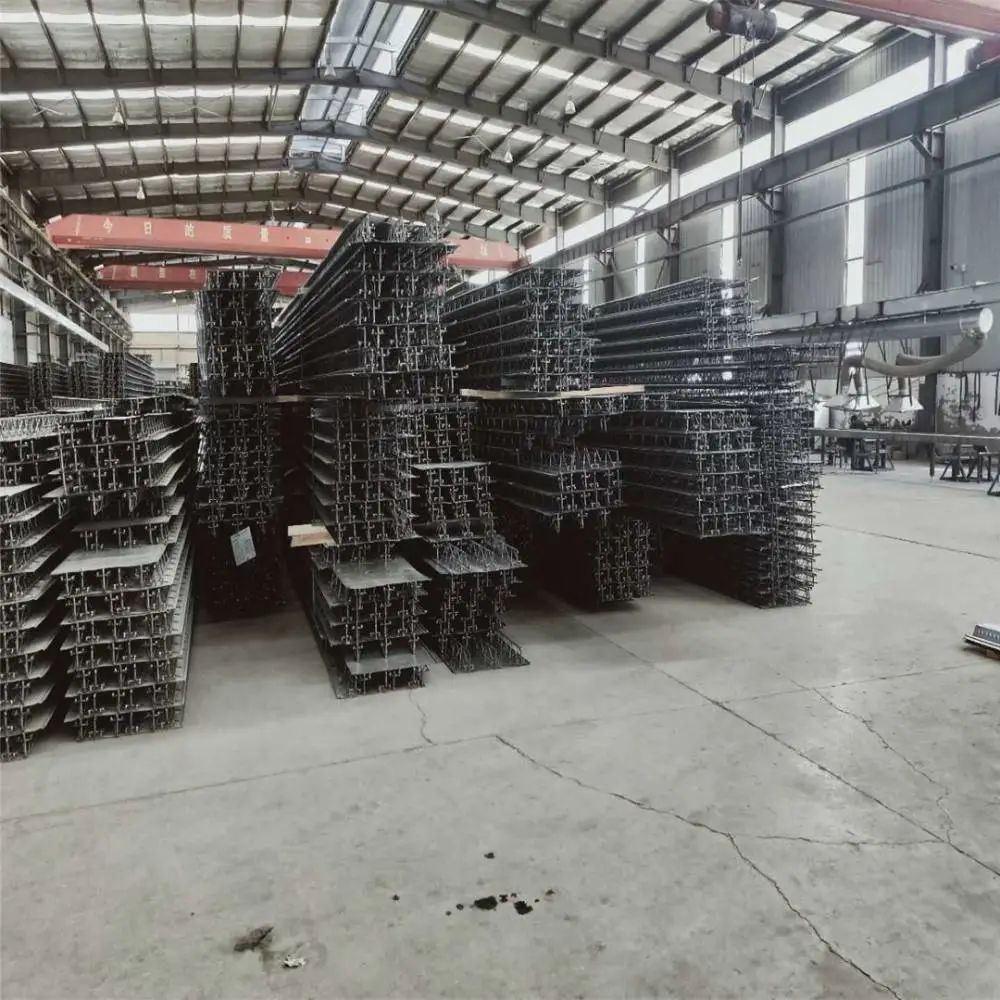

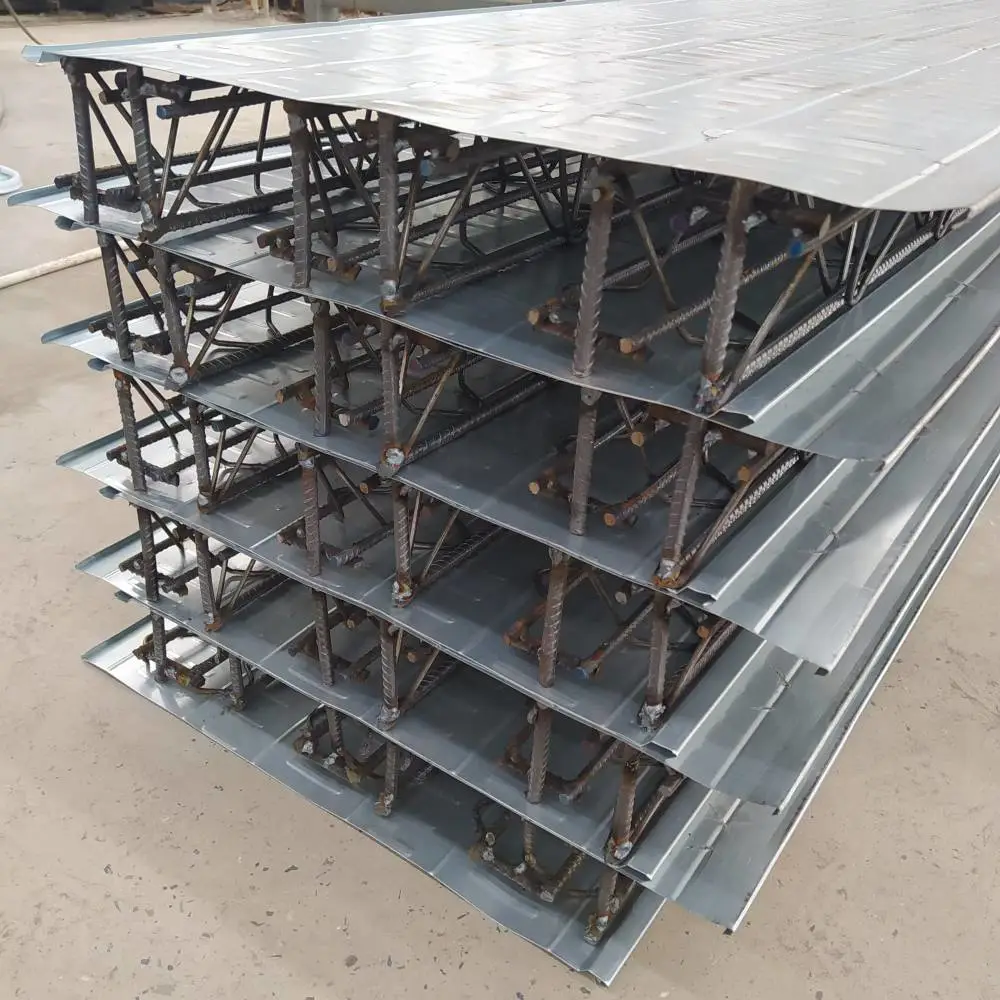

TD7-150型钢筋桁架式楼承板

钢筋桁架式楼承板以钢筋为上弦、下弦及腹杆，通过电阻点焊连接而成的桁架叫作钢筋桁架。钢筋桁架与底板通过电阻点焊连接成整体的组合承重板叫作钢筋桁架楼承板，施工阶段作为免拆模板承担混凝土自重及施工荷载，浇筑后与混凝土共同构成***性受力楼板。


二　TD7-150钢筋桁架式楼承板构成：
1 上弦筋、下弦筋（HRB400/CRB550级钢筋）与腹杆筋焊接成三角形桁架骨架，形成主要受力结构。
镀锌压型钢板
2 底模厚度0.5–1.2mm（大部分采用0.5mm），兼具浇筑模板功能，同时通过剪力键与混凝土协同受力。


三 TD7-150钢筋桁架式楼承板优点：
1 施工便捷，免支撑，减少人工，
2 结构性能*** 承载力可靠抗震 耐久使用，
3 经济性，可节约材料及人力成本，缩短工期，
4 工厂制作底模和钢筋桁架 减少建筑垃圾。


四 TD7-150钢筋桁架式楼承板安装要点：
1.施工准备：清理钢梁表面焊渣、油污，弹设安装基准线，检查桁架板规格及质量，确保无变形或损坏。
2.铺设顺序：从一端向另一端逐块铺设，首块板对齐基准线，支座竖筋与钢梁点焊固定（焊缝长度≥25mm），后续板通过拉钩扣合连接。
3.临时支撑：跨度超过3m时，每2m设置可调支撑架，顶部用U型托顶紧下弦钢筋，确保平整度偏差≤3mm。
4.节点处理：
  a.边部固定：板端竖向钢筋与钢梁焊接，间距≤300mm；
  b.洞口加固：切割保留完整桁架，切断腹杆筋需补焊；
  c.边模安装：封边板与钢梁翼缘每300mm点焊，接缝打胶防漏浆。
5.混凝土浇筑：沿桁架方向分层浇筑，堆料高度≤300mm，避免振捣器直接触碰钢筋。养护至强度≥75%后拆支撑。


五 TD7-150钢筋桁架式楼承板应用：
1.钢结构建筑,作为钢框架楼盖的***性模板，直接替代传统木模板，施工速度提升40%，尤其适用于高层办公楼、酒店等大空间建筑，跨度可达12m。
2.工业厂房,镀锌底模耐腐蚀性强，满足化工厂、物流仓库等对洁净度与耐久性要求，6~9m跨度下可减少30%钢梁用量，降低综合成本。
3.装配式建筑,与预制剪力墙、叠合梁组合使用，实现主体结构装配率30%~50%，符合国家装配式建筑评价标准，典型应用于保障房与学校项目。
4.商业综合体,通过预埋管线槽减少层高占用，优化空间利用率，如某购物中心项目节省吊顶成本120万元。
5.改造工程,轻量化特性（自重≤3kN/m?）适合老旧建筑加固，避免原结构超载，施工噪声降低50%。
