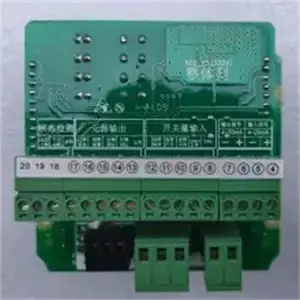

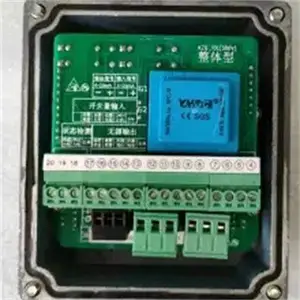

PK-3F-W-660V防爆型执行器开关型控制模块详细说明

行程标定（行程标定需在限位开关碰开处，否则标定无效）

1. 关位按键标定

现场将执行器动作到关位，按关位键约 10 秒钟红灯***次亮，释放按键红灯闪两下关位标定完成。

2. 开位按键标定

现场将执行器动作到开位，按开位键约 10 秒钟绿灯***次亮，释放按键绿灯闪两下开位标定完成。

反馈电流微调

1. 4mA 反馈电流微调

动作执行器使反馈输出 4mA，方式钮旋到现场，同时按开位键、关位键约 3 秒钟两灯同时亮释放按键， 红灯闪烁表示进入 4mA 电流微调状态。短按开位键电流增加，短按关位键电流减小，同时按两按键约 3 秒钟，两灯亮释放按键，红灯闪三下微调保存完成。

2. 20mA 反馈电流微调

动作执行器使反馈输出 20mA，微调方法同上述 4mA，只是微调状态下为绿灯闪烁，保存时绿灯闪三下微调保存完成。

伯纳德位置发送器 PT-2D-S 电子模块

***设置

注：***设置时，需电源断电，方式钮在现场位置；红灯（关位灯） 、绿灯（开位灯） 、关位键、开位键在线路板上。

1. 丢信动作（仅调节型有此设置，默认设置---丢信保位）

a、按下关位键上电约 3 秒钟，红灯次亮时释放按键，红灯闪烁三下，丢信关设置完成。

b、按下开位键上电约 3 秒钟，绿灯次亮时释放按键，绿灯闪烁三下，丢信开设置完成。

c、同时按两按键上电约 3 秒钟，两灯同亮时释放按键，两灯同闪三下，丢信保位设置完成。

2. 控制电流标定（仅调节型有此设置）

输入 4mA 电流，按下关位键上电约 10 秒钟，红灯***次亮释放按键，红灯闪烁三下标定完成。

输入 20mA 电流，按下开位键上电约 10 秒钟，绿灯***次亮释放按键，绿灯闪烁三下标定完成。
