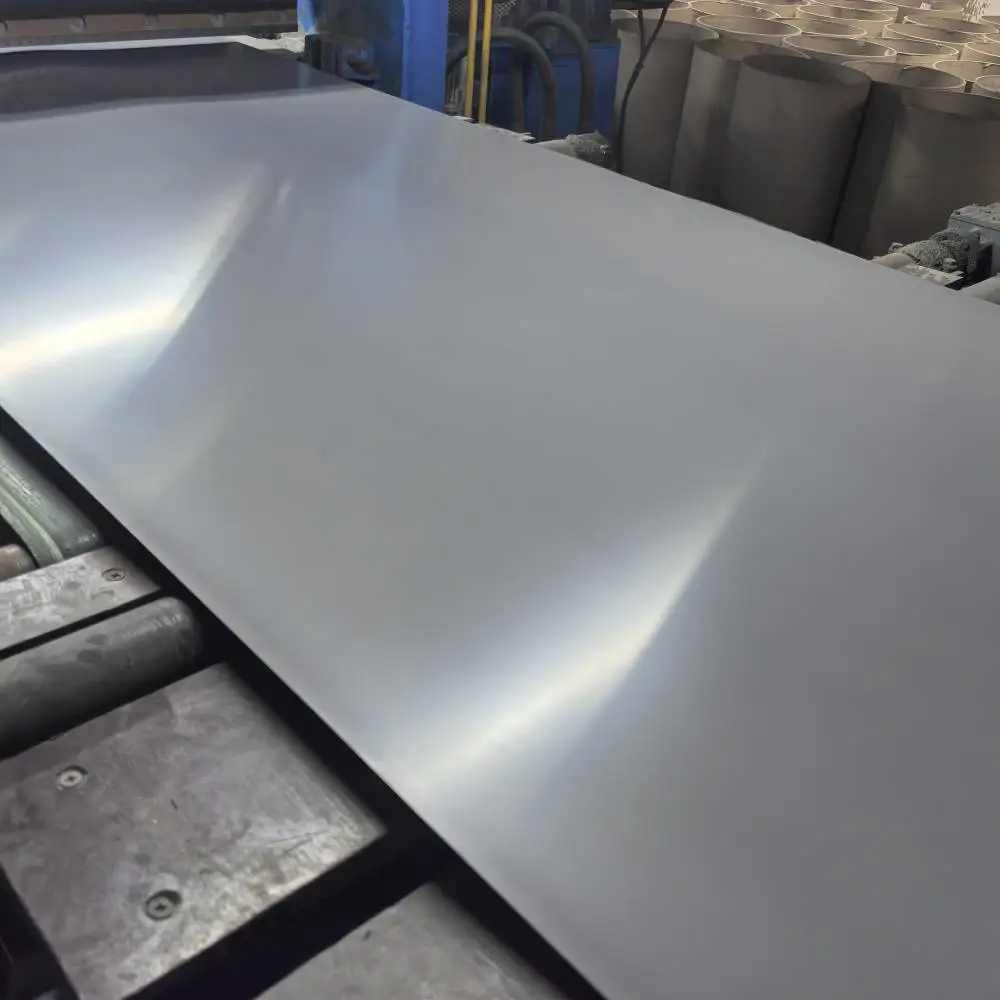

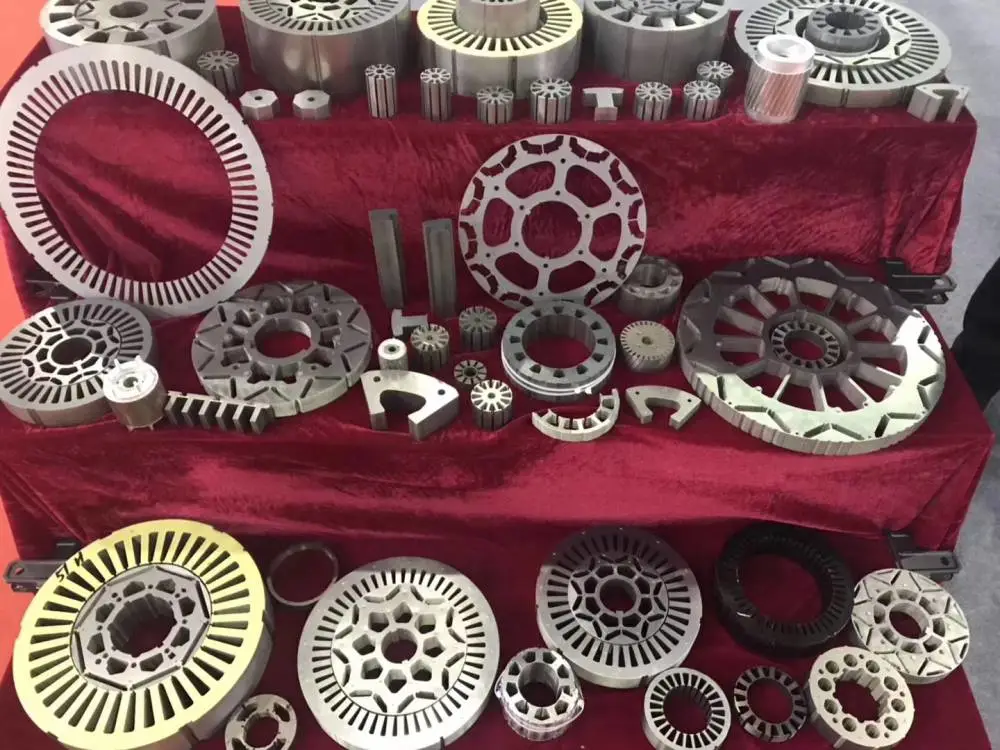

宝武新能源硅钢产品。硅钢是一种高品质、高性能的硅钢材料，用于制造电机、变压器和发电机等设备。它具有低铁损耗和低剩余磁感应强度的特点，能够***提高电机的效率，并且减少能源浪费。

作为市场***的宝武硅钢产品之一，是您在硅钢选购过程中的。下面，我将从以下几个角度为您详细介绍硅钢的优势和特点：

·         材料性能***：采用高质量硅钢材料制成，具有出色的导磁性和电磁性能，能够有效减少能量损耗。

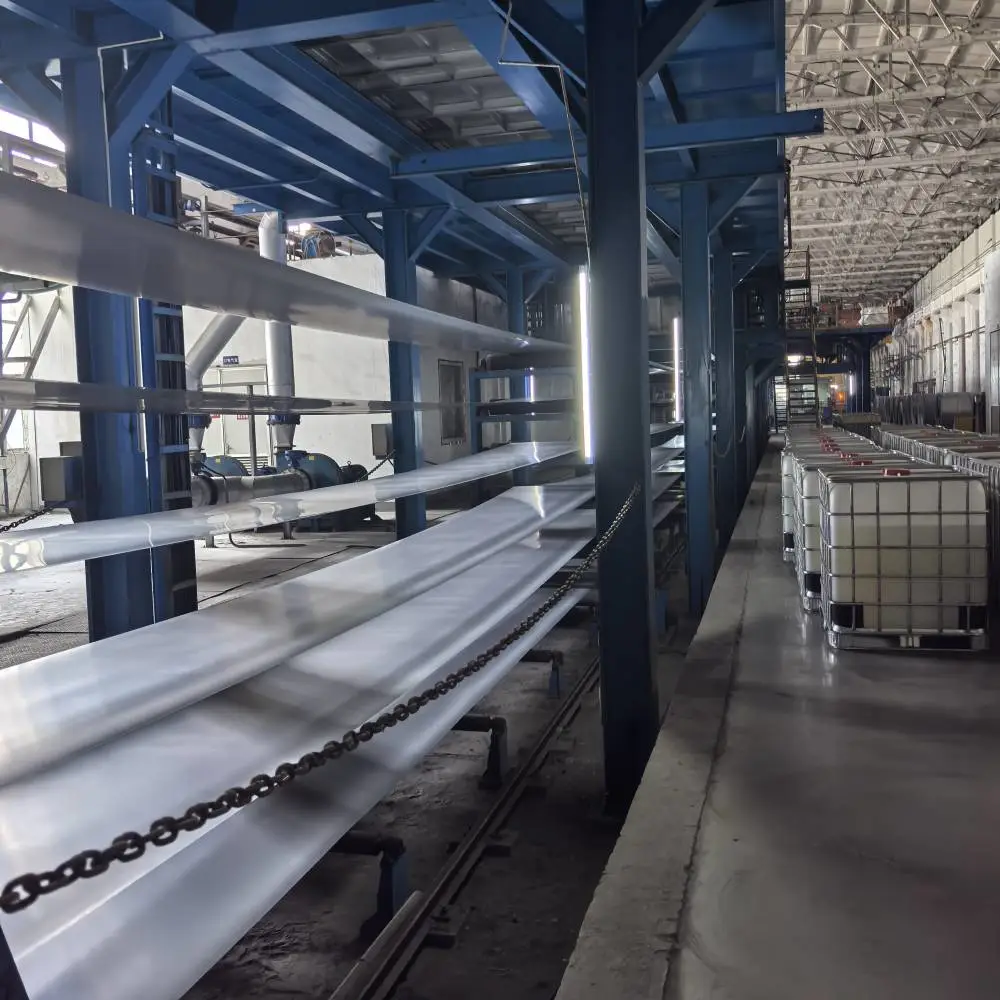

·         生产工艺***：采用***的生产工艺和设备，确保硅钢的质量稳定和一致性。

·         可定制化：我们可以根据客户的具体需求提供不同规格和尺寸的硅钢产品，并且可按照客户要求进行定制，以满足不同应用领域的需求。

除了上述优势之外，硅钢产品的价格非常实惠，这一价格优势将帮助您降低采购成本，并使您的产品在市场竞争中更具优势无论您是在制造电机、变压器，还是在发电机等电力设备领域，我们相信宝武新能源硅钢都能够成为您的理想选择。我们期待与您合作，并为您提供优质的产品和服务。

如需了解更多关于宝武新能源硅钢的信息，欢迎随时与我们联系。谢谢！

钢材销售13917435156:

全工艺冷轧中频无取向电工钢带

本文件规定了公称厚度为 0.15mm、0.20mm、0.25mm、0.27mm、0.30mm 和 0.35mm 全工艺冷轧中频无 取向电工钢带的术语和定义、分类和代号、一般要求、技术要求、检验和试验、包装、标志及检验文件 等要求。 本文件适用于宝山钢铁股份有限公司生产的、用于频率在 100Hz-10000Hz 磁路结构的、以最终退火 状态交货的全工艺冷轧无取向电工钢带产品(以下简称产品)。

3 术语和定义 3.1 比总损耗(铁损)specific total loss (iron loss) 比总损耗是指在磁极化波形保持正弦，其峰值和频率为特定值时，单位质量材料所消耗的总功率， 比总损耗用符号 P(Jm/f)表示，单位为 W/kg。 例：P1.0/400表示在磁极化强度为 1.0T、频率为 400Hz 时的比总损耗

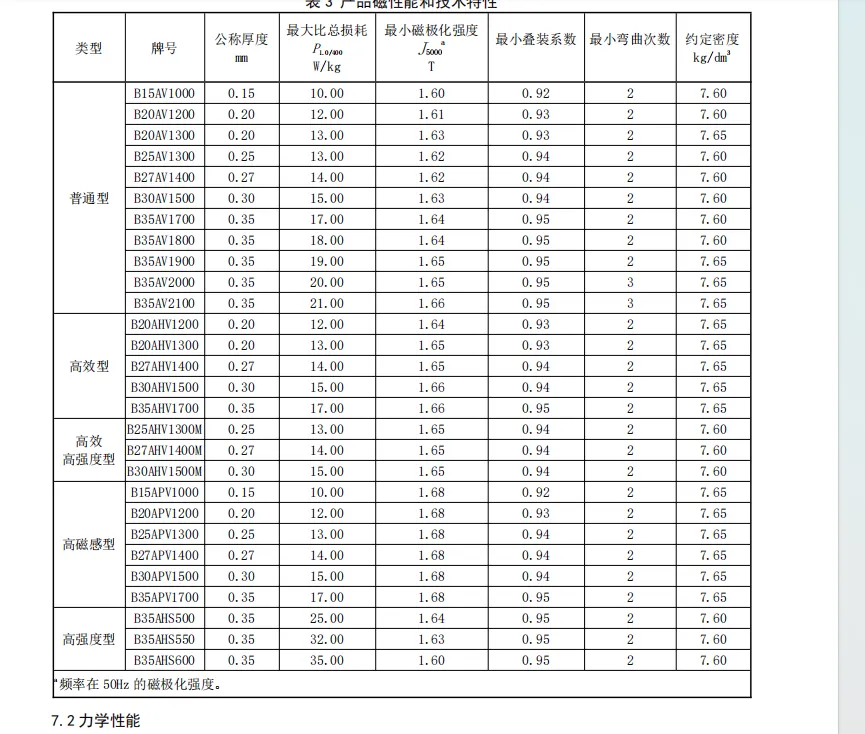

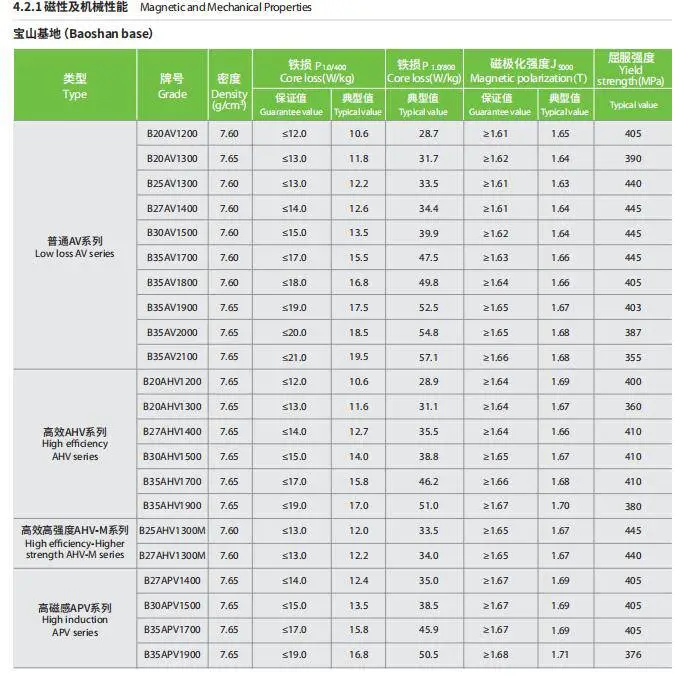

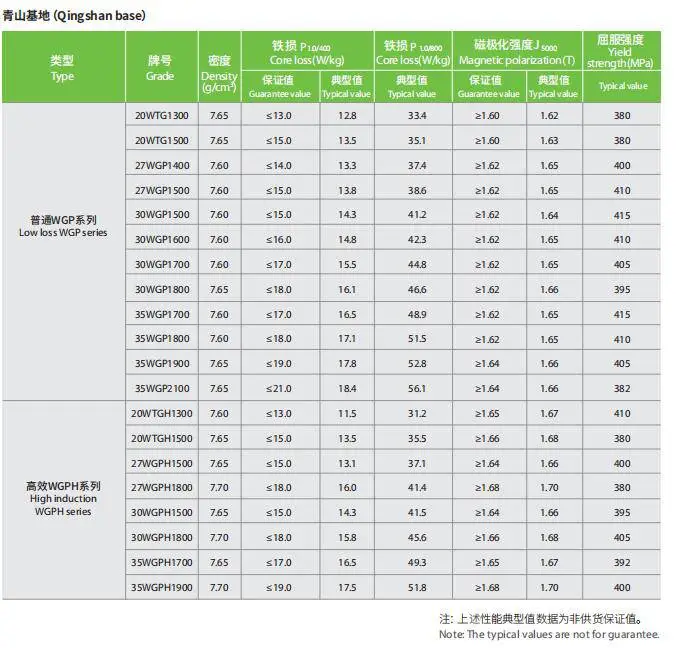

3.2 磁极化强度 magnetic polarization 磁极化强度是指试样受交变磁化时，特定磁场强度峰值的磁极化强度峰值，其符号为 J(H)，单位 为 T(特斯拉)。 例：J5000表示对应于磁场强度峰值为 5000A/m 下的磁极化强度峰值。 4 分类 本文件的材料的等级是根据磁极化强度在1.0T、频率在400Hz下的比总损耗值P1.0/400、材料公称 厚度进行牌号分类，并按产品特性细分为普通型、高效型、高效高强度型、高磁感型和高强度型五类。

示例 1： B20AV1300 表示公称厚度为 0.20mm 的普通型无取向电工钢，比总损耗 P1.0/400为 13W/kg； 示例 2： B27AHV1400 表示公称厚度为 0.27mm 的高效型无取向电工钢，比总损耗 P1.0/400为 14W/kg； 示例 3： B30APV1500 表示公称厚度为 0.30mm 的高磁感型无取向电工钢，比总损耗 P1.0/400为 15W/kg； 示例 4： B2***HV1300M表示公称厚度为0.25mm的高效高强度型无取向电工钢，比总损耗P1.0/400为13W/kg； 示例 5： B3***HS500 表示公称厚度为 0.35mm 的高强度型无取向电工钢，最小屈服强度 500MPa。

钢材销售13917435156:

7.3 绝缘涂层特性 7.3.1 绝缘涂层状态 产品通常以两面涂敷绝缘涂层状态交货，涂层种类见表 2。绝缘涂层应可耐受绝缘漆、变压器油、 机械油等介质的侵蚀。本文件规定的绝缘涂层与国内外相关技术规范规定绝缘涂层的近似对照可参见附 录 A(资料性附录)，绝缘涂层的特性见附录 B(资料性附录)。 绝缘涂层的厚度、自粘接涂层的剥离强度等技术要求如有特殊要求应在订货时协商，并在合同中注 明。 7.3.2 绝缘涂层附着性 根据附录 C（无取向电工钢绝缘涂层附着性检测和评级方法），产品的绝缘涂层的附着性按照由高 至低分为 A、B、C、D 四个级别。供货时，产品涂层的附着性级别***应达到 C 级。 在剪切过程和供方规定的热处理条件下进行热处理时，涂层不得有大面积脱落，但是在剪切边缘位 置，涂层的轻微碎裂则允许存在。 7.3.3 涂层绝缘电阻 涂层绝缘电阻分为表面绝缘电阻和层间电阻，表面绝缘电阻单位为Ω·cm 2/面，层间电阻单位为 Ω·cm 2/片，理论上，层间电阻是表面绝缘电阻的 2 倍。根据需方要求，经供需双方协商，可进行涂层 绝缘电阻的检测，并在合同中注明涂层表面绝缘电阻或层间电阻的最小值。 7.4 几何特性和公差 7.4.1 厚度 7.4.1.1 公称厚度 产品的公称厚度为 0.15mm、0.20mm、0.25mm、0.27mm、0.30mm 和 0.35mm 六种厚度规格。 7.4.1.2 厚度允许偏差 厚度允许偏差包括以下三类，其中包括： — 同一个验收批内公称厚度的允许偏差，以下称公称厚度允许偏差； — 平行于轧制方向（即钢带长度方向）的一定长度（2000mm±200mm）范围内，钢带纵向上各点的 实际厚度之间的偏差，以下称纵向厚度差；

— 垂直于轧制方向（即沿着钢带宽度方向），钢带距离边部不小于 15mm 及横向宽度中间位置，各 点的实际厚度之间的偏差，以下称横向厚度差。 产品的公称厚度允许偏差、纵向厚度偏差、横向厚度偏差应符合表 5 的规定。 表5 厚度允许偏差 单位：mm 公称厚度 公称厚度允许偏差 纵向厚度偏差 横向厚度偏差 0.15、0.20 +0.010 -0.015 +0.006 0 +0.008 0 0.25、0.27 +0.010 -0.020 +0.008 0 +0.010 0 0.30 +0.010 -0.025 +0.009 0 +0.012 0 0.35 +0.015 -0.025 +0.010 0 +0.012 0 7.4.2 宽度 7.4.2.1 宽度范围 钢带的宽度可以在供方***的宽度范围内选择，钢带的宽度范围应符合表 6 的规定。 表 6 钢带的公称尺寸范围 单位：mm 公称厚度 公称宽度 0.15、0.20、0.25、0.27、0.30、0.35 900～1250 7.4.2.2 宽度允许偏差 钢带以切边状态交货，钢带的宽度允许偏差应符合表 7 的规定。 表 7 宽度允许偏差 单位：mm 公称宽度 L 宽度允许偏差 900 ≤ L ≤1000 0～+1.0 1000 ≤ L ≤1250 0～+1.5 7.4.3 不平度 钢带的不平度(波浪度)应不大于 1.5%，钢带的浪高应不大于 3.0mm。
