1、系统特点与优势

（1）三相PFC回馈设计: 采用AC-DC/DC双向变换双级电路，电气完全隔离；

（2）三相参数可以独立可调，单相和三相负载均可模拟；可在三相不平衡下运行；

（3）能量回馈电网，省电节能环保；

（4）谐波输出功能，各次谐波的幅值和相位参数可分别设置，相互独立；

（5）数据精准：采用高精度数据采集模块和测量仪表，***数据的可靠性；

（6）灵活的控制方式：依据不同的使用习惯，可选择多种操控方式，既可使用本地控制面板操作，又可在远程通过开关进行控制，还可通过软件实现智能控制；

（7）智能化加载：可以实现多种运行状态的一次模拟，各种状态的持续时间、电流、功率、电阻参数可以独立设置，快速实现步进、满载、过载等常见测试，提高工作效率；

（8）高效的数据管理：系统能显示实时测试数据，自动生成表格、曲线图，还可将数据储存，随时查询，提高数据管理效率；

（9）全面的保护功能：系统具有过热、短路、风机等多重保护功能，遇到危险情况时，自动终止测试并报警，保护人员与设备的安全；

（10）成熟的制造工艺：负载内部布局合理，风道通畅，热量能快速散发，满足连续工作的需要。

2.1技术参数

型号Model number

AFEL1030S

容量 Power

30KVA

交流输入

AC Input

相数 Phase

3φ4W+PE三相四线+地线

电压范围Voltage range

50V-520V（三相）

电流范围Current range

0-46A

频率 Frequency

43Hz – 67Hz

功率因素 PFC

-0.3~1（正负表示容性与感性）

电流谐波 THDI

＜3%（ 额定功率）

负载特性

load PART

模式Patterns

恒流、恒阻、恒功率

恒功率精度constant power

≤±0.5% FS

恒流精度constant current

≤±0.3% FS

恒阻精度Constant resistance

≤±0.3% FS

时间精度Time

Setting 0.1 sec+ 0.1 %

谐波编辑 Harmonics Editor

可编辑任意谐波2-40次

电压解析度Voltage Resolution

0.1V

电流解析度Current Resolution

0.1A

保护Protection

缺相、过压、过流、过温、过载、短路、反接

冷却方式 Cooling

强迫风冷

响应速度 Response time

工作电源working power supply

380VAC ±15%50HZ

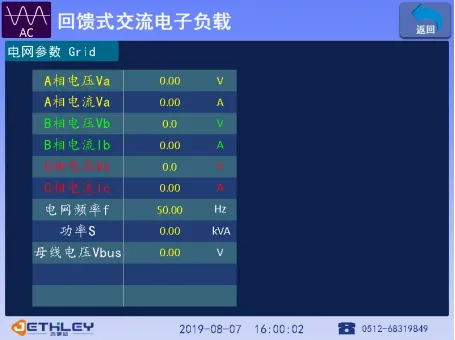

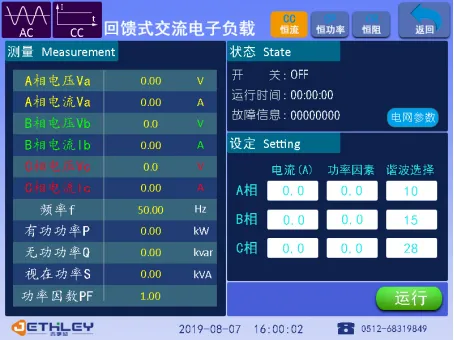

显示 Display

触摸屏

通讯接口Interface

RS485/LAN

绝缘电阻Insulation

输入对机壳20MΩ 500VDC ,输出对机壳20MΩ 500VDC

耐压 Pressure resistance

输入对机壳1500VAC 1分钟 ,输入对输出 1500VAC 1分钟

回馈特性GRIDPATTERN

额定输出电压Output Voltage

380V AC

电流总诣波失畸变 T.H.D

输出频率Frequency

50Hz/60Hz

输出过压保护Over Voltage Protection

>456V AC

输出欠压保护UnderVoltage Protection

AC

回馈功率Feedback power

***满量程功率回馈

其它OTHER

运行环境Environment

0 – 45℃(室外/-20℃ 50℃需定制)10-90%RH

冷却方式Cooling mode

风冷

噪声Noise

防护等级Protection level

IP30

重量( Kg)

250

体积 W×H×D( mm)

550*1250*700
