一、洁净标准与核心目标

遵循 GB 50073-2013《洁净厂房设计规范》中 10 万级洁净要求，每立方英尺≥0.5μm 粒子数≤100000 个，≥5μm 粒子数≤650 个；温度控制在 22-26℃（波动 ±2℃），相对湿度 40%-60%（波动 ±5%）；车间内静压差保持 5-10Pa（相对于非洁净区），焊锡工位局部烟尘浓度≤0.5mg/m?。核心目标是降低微粒对细间距元器件（如 01005 封装）贴装精度的影响，将因环境导致的焊接不良率控制在 0.3% 以下。

二、核心净化系统配置

1. 分区通风过滤系统

• 贴装区采用 “顶送侧回” 混合流设计，顶部安装高效过滤器（对 0.3μm 粒子过滤效率≥99.97%），送风量按每小时 20-30 次换气计算，气流速度 0.15-0.2m/s，确保元器件放置区域空气洁净。

• 回流焊、波峰焊等产烟工位设置局部排风罩，罩口距焊锡面 30-50cm，排风速度≥1.2m/s，捕捉的含烟空气经活性炭吸附（对有机挥发物吸附率≥85%）+ 中效过滤后，部分回用于车间（占排风总量 30%），其余经高空排放。

• 新风系统经初效（过滤≥5μm 粒子，效率 50%）+ 中效（过滤≥1μm 粒子，效率 60%）二级过滤后送入，补充排风损失的风量，维持车间正压。

1. 温湿度与防静电控制

• 采用分区空调机组，贴装区配备精密空调（控温精度 ±1℃，控湿精度 ±3%），通过风道将处理后的空气送至各区域；焊接区因设备散热大，增设局部降温装置，避免高温影响焊膏活性。

• 地面铺设导电胶垫（体积电阻率 10?-10?Ω?cm），工作台面、设备外壳可靠接地（接地电阻≤4Ω），每工位配置离子风扇（平衡时间≤15 秒），确保静电压≤±100V，防止静电吸附微粒或损坏元器件。

1. 污染物专项处理

• 针对焊锡产生的助焊剂挥发物（如松香），在排风系统中设置低温等离子净化装置，通过高能电子分解有机分子，去除率≥90%，避免管道积垢和异味排放。

• 车间设置移动式除尘设备（过滤效率≥99.9%），定期对设备表面、地面进行除尘，配合无尘抹布（不掉纤维）擦拭，减少二次扬尘。

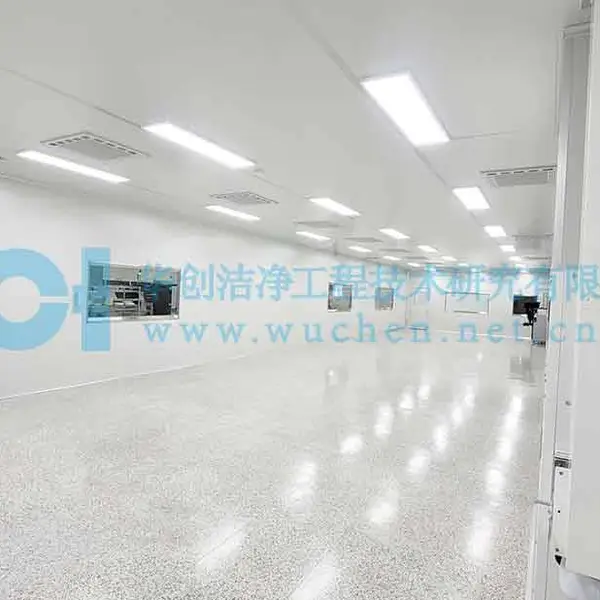

三、车间布局与材料选择

1. 布局设计

• 按工艺流程划分 “来料检验区 - 元器件储存区 - 贴装区 - 焊接区 - 检测区”，各区通过缓冲通道连接，避免交叉污染。贴装区与焊接区之间设置隔离帘，减少焊烟扩散。

• 人员入口设置更衣区（配备防静电服、鞋）、风淋室（吹风时间≥20 秒）；物料入口设传递窗（内置紫外线消毒，消毒时间≥15 分钟），元器件包装在传递窗前拆除外层纸箱，减少带入污染物。

1. 材料选用

• 墙面采用彩钢板（厚度≥0.4mm），接缝处用密封胶处理；地面用环氧树脂防静电地坪（厚度≥2mm），耐磨且便于清洁；工作台面采用不锈钢材质（304 级），光滑无静电。

四、运行与维护管理

1. 日常监测

• 配备粒子计数器（每日监测贴装区 1 次）、温湿度记录仪（每 30 分钟记录 1 次）、静电测试仪（每班开工前检测工位静电），数据实时上传至管理系统，超标时自动报警。

1. 设备维护

• 初效过滤器每月清洗 1 次，中效过滤器每 3 个月更换，高效过滤器每 1-2 年检测阻力，阻力达到初始值 1.5 倍时更换；局部排风罩每两周清理一次内部油污，活性炭每 6 个月更换。

1. 操作规范

• 人员进入车间前需通过风淋，禁止佩戴首饰、携带易产尘物品；焊接操作员需使用无尘手套，定期清洁焊枪喷嘴；设备维修时，工具需经酒精消毒并通过传递窗带入。
