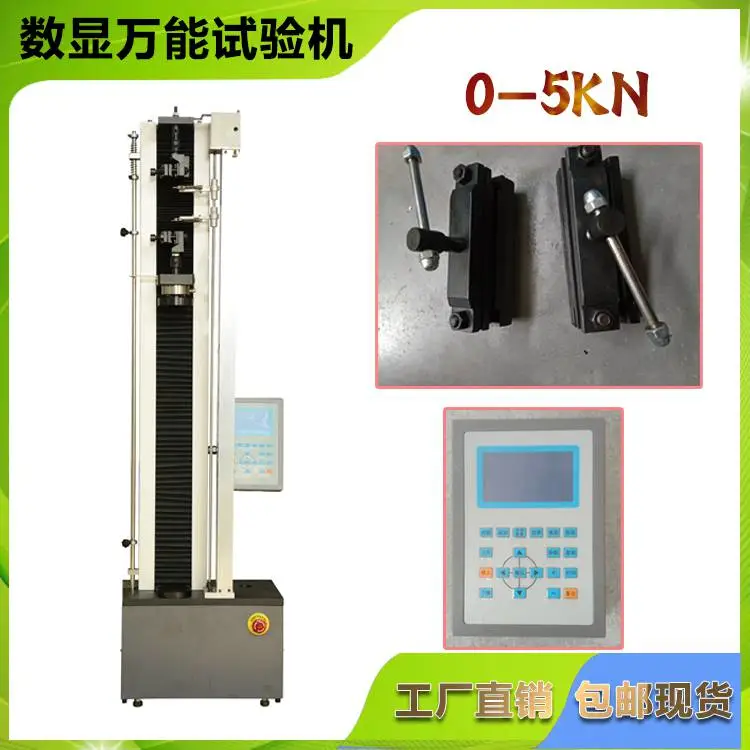

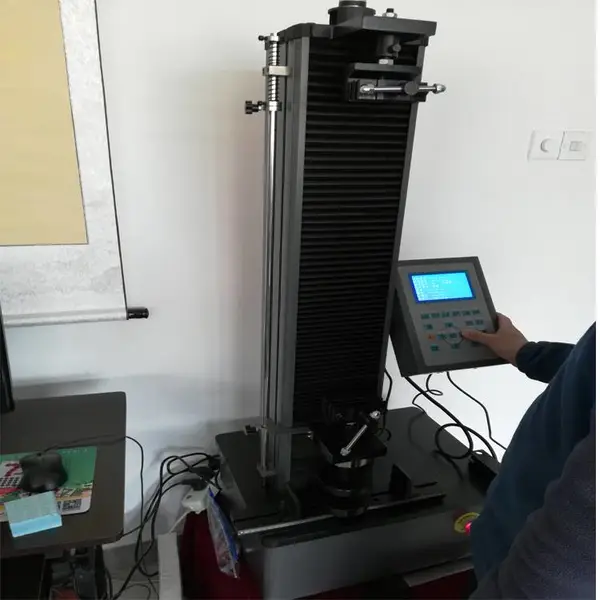

短纤维单丝拉力试验机技术参数及规格

1、 试验力：5000N ；

2、 量 程: 0N-5000N；

3、 试验力准确度；优于 ±1%；

4、 位移分辨率：0.01mm；

5、 位移测量准确度：优于±1%；

6、 拉伸行程：600mm或1000mm（可选）

7、 压缩行程：600mm或1000mm（可选）

8、 试验行程：600mm或1000mm（可选）

9、 位移速度控制范围：1mm/min～500mm/min（普通配置）

10、位移速度控制精度：优于±1%；

11、试验机级别：优于1级

12、变形示值误差：≤±（50+0.15L）

13、试验机尺寸：660*420*1350或1750 mm

14、外观：符合GB/T2611要求

15、成套性：符合标准要求

16、保护功能：试验机有过载保护功能

17、供电电源：220V，50Hz

18、重量:150kG

原理

单根纤维在规定条件下,在等速伸长型拉伸仪上将纤维拉伸至断裂,从负荷-仲长曲线或数据显示采集系统中得到试样的断裂***、断裂伸长、定仲长***、初始模量等拉仲性能的测定值。

干断裂***和断裂伸长的测定

1、从已达平衡的样品中随机取出约500根纤维,均匀铺放于绒板上以备测定。

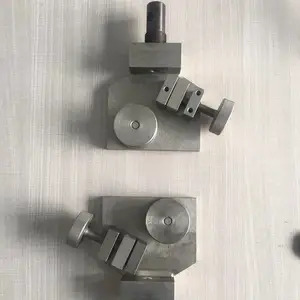

2、用镊子从待测试样中随机取出一根纤维,用上述规定的张力夹夹持纤维一端,将纤维置于仪器的夹持器中,***纤维沿着轴向伸长,然后进行拉伸试验,得出试样断裂时的负荷及伸长值。

注:对于脆性较大的试样,试验前须将纤维粘贴在纸框上,用合适的张力夹夹在纸框一端,另一端夹紧在上夹持器中。然后剪掉纸框侧边,夹紧下夹持器,进行拉伸。若需进行湿态拉伸,试样框应选用耐水的材料。

3、试样测试时纤维断裂在钳口(纤维断裂时看不出断裂端)或在夹持头中滑移的数册不应超过试验根数的10%,若超过则应检查夹持器是否有异常,并予以修理或调换后重新进行试验;若不超过10%,则将纤维断裂在钳口或在夹持头中滑移的试样所得的结果剔除。

4、按GB/T14335测定该试样的平均线密度。

打结断裂强度的测定

用镊子从待测试样中随机取出一根纤维,用镊子打成如图2所示的小结,将纤维置于夹持器中，小结应在夹持长度的二分之一处,然后按7.1.2和7.1.3规定进行拉伸试验,得出试样断裂时的负荷值。在打结处以外断裂者不计。|
