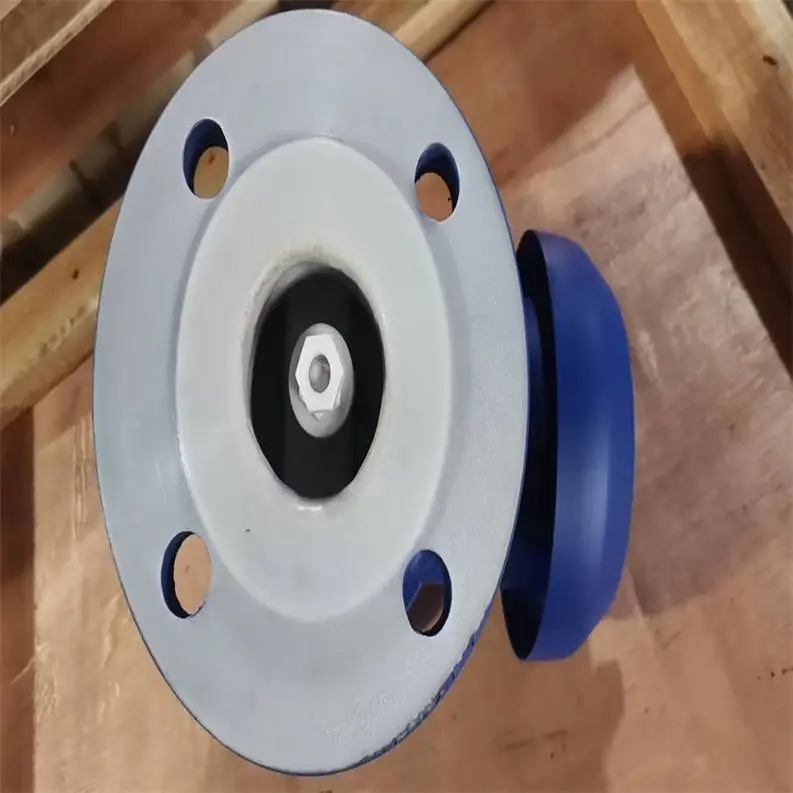

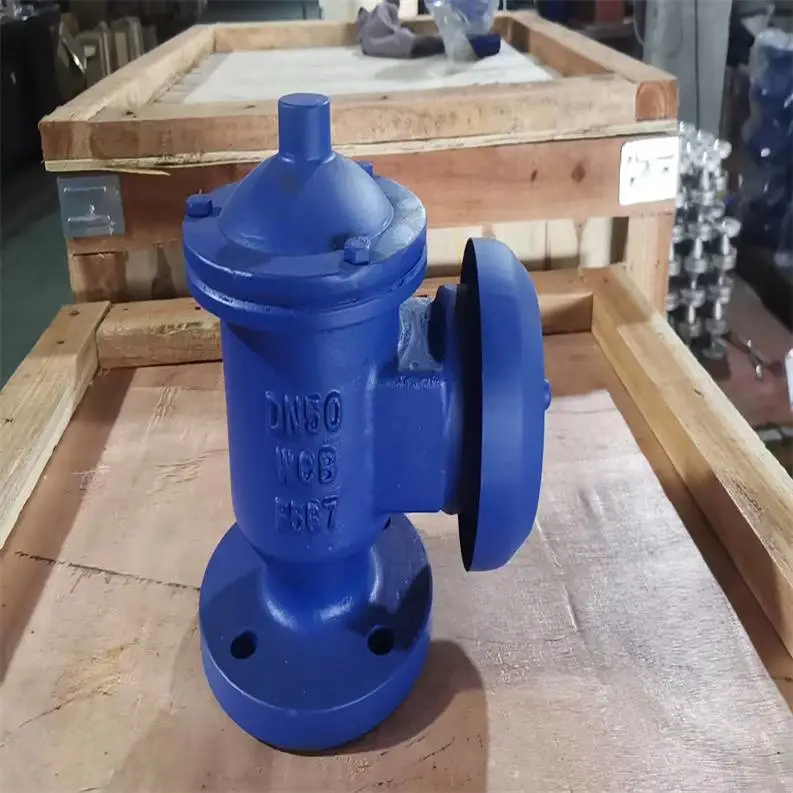

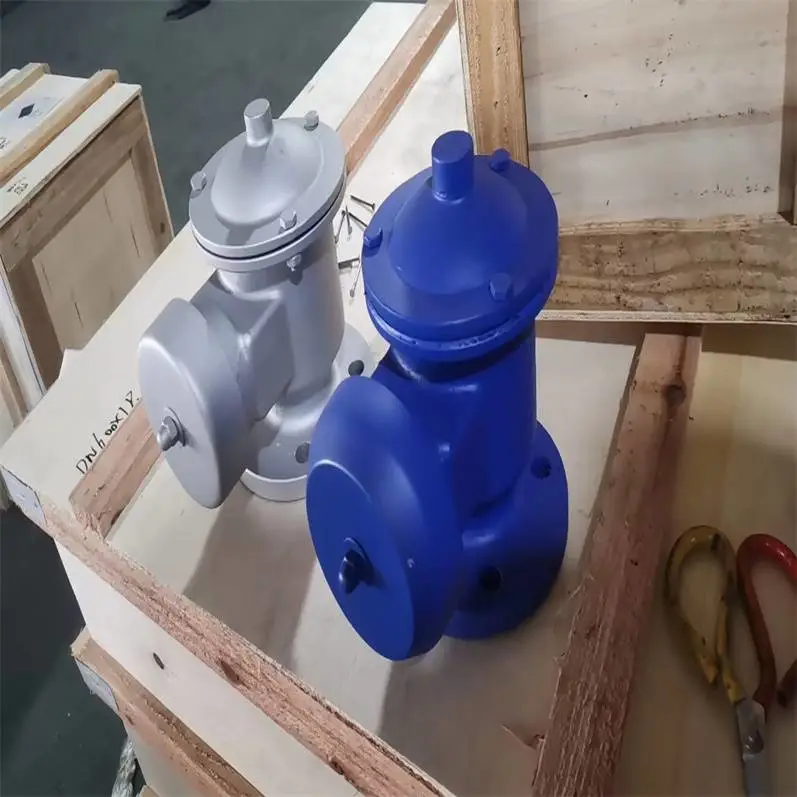

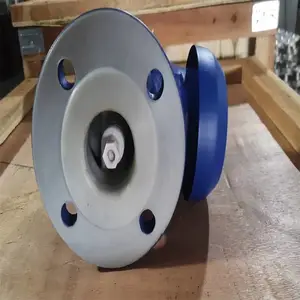

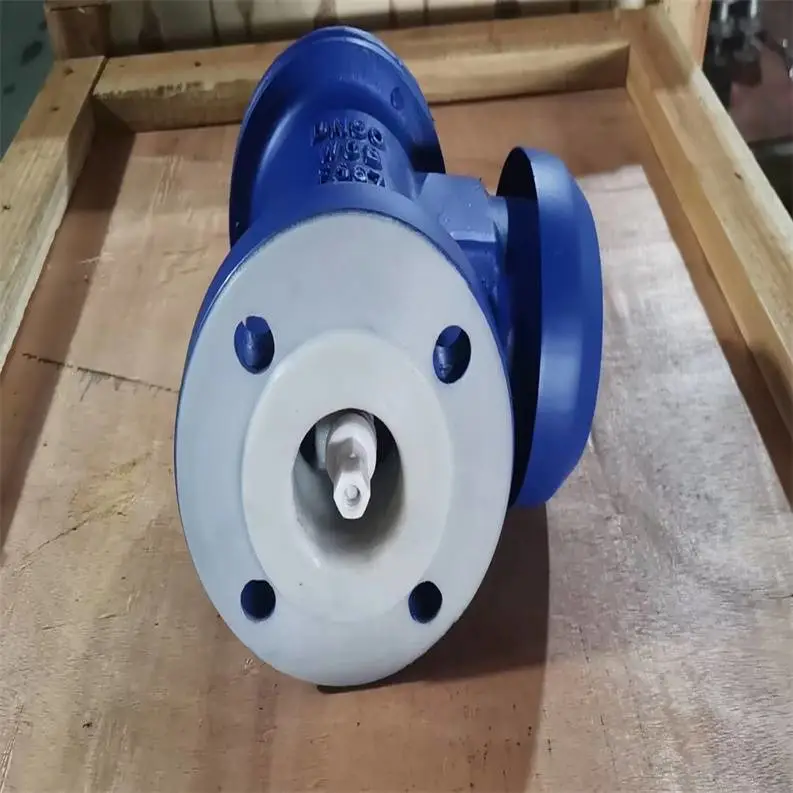

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀

呼吸阀是维护储罐气压平衡，减少介质挥发的产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力继续下降，让罐内与罐外的气压平衡，来保护储罐的装置。

　ZFQ-1储罐氮封呼吸阀是指既***贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通(呼吸)的一种阀门。其作用是防止贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。当罐内压力达到额定呼出正压时，压力阀瓣开启，罐内蒸气排出;当罐内真空度达到额定吸入负压时，真空阀瓣开启，空气进入。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐氮封呼吸阀工作原理

　　当罐内介质的压力在ZFQ-1储罐氮封呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;

　　当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高，罐外的大气将顶开呼吸阀的负压阀盘。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐氮封呼吸阀有什么作用

　　ZFQ-1储罐氮封呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐氮封呼吸阀要如何安装

　　1.拆除包装，阅读产品说明这点至关重要。

　　2.吊装呼吸阀时，应选用适当的起吊工具，以免损伤呼阀阀盘保护帽。

　　3.检查罐或水箱上的管法兰的同轴度和垂直度，这对压力真空泄放阀(呼吸阀)的正常使用至关重要。

　　4.检查罐或水箱上的管法兰的水线表面。它必须是干净的，没有划伤，腐蚀，工具痕迹，并且平坦。

　　5.拆下法兰端口保护盖和其它包装材料。

　　6.检查垫片;确保该材料是适合于应用。

　　7.使用螺栓圆把垫圈置于中心。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐氮封呼吸阀要如何选型

　　1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。

　　2、机械呼吸阀的控制压力应与有关的承压能力相适应。

　　3、机械呼吸阀的规格(法兰通径)应满足油罐的zui大进出油呼吸气体流量要求。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐氮封呼吸阀的排放计算

　　固定顶罐的呼吸排放可用下式估算其污染物的排放量：

　　LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

　　式中：LB-固定顶罐的呼吸排放量(Kg/a);

　　M-储罐内蒸气的分子量;

　　P-在大量液体状态下，真实的蒸气压力(Pa);

　　D-罐的直径(m);

　　H-平均蒸气空间高度(m);

　　△T-一天之内的平均温度差(℃);

　　FP-涂层因子(无量纲)，根据油漆状况取值在1~1.5之间;

　　C-用于小直径罐的调节因子(无量纲);直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1;

　　KC-产品因子(石油原油KC取0.65，其他的有机液体取1.0)

　　工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出;而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。

　　可由下式估算固定顶罐的工作排放：

　　LW=4.188×10^-7×M×P×KN×KC

　　式中：LW-固定顶罐的工作损失(Kg/m3投入量)

　　KN-周转因子(无量纲)，取值按年周转次数(K)确定。周转次数=年投入量/罐容量

　　K<=36,KN=136

　　K>220,KN=0.26

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀产品作用

ZFQ-1石油储罐呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀适用范围

ZFQ-1石油储罐呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀操作压力

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀通气量表

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀材料代号

主要零部件

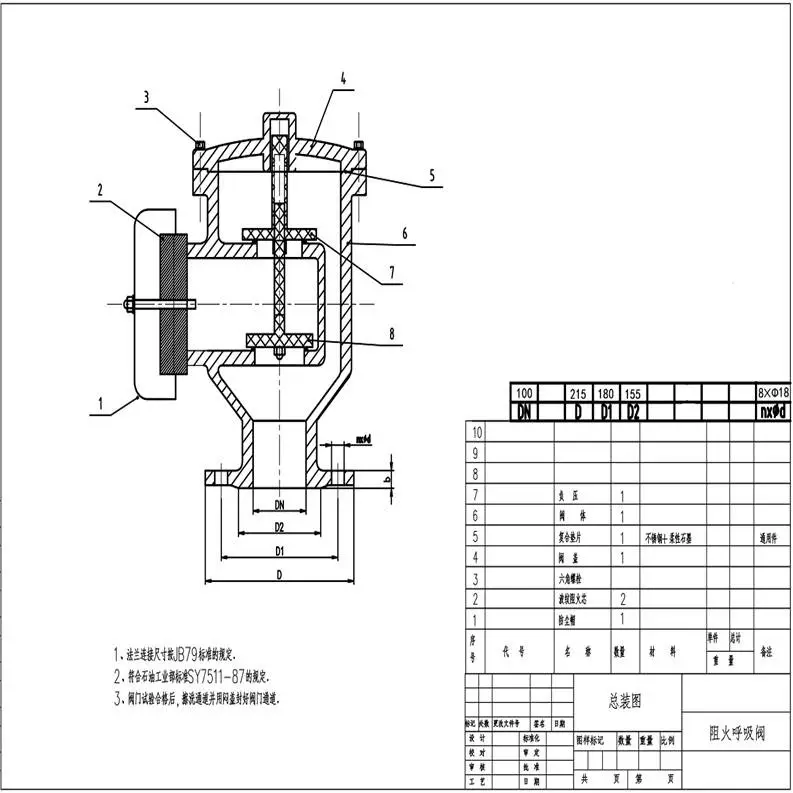

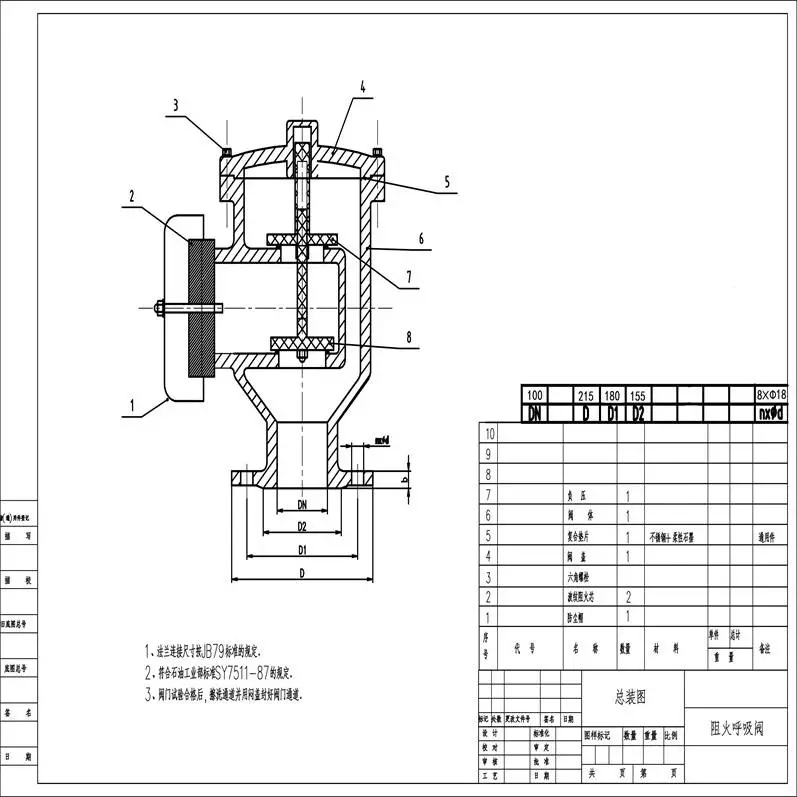

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀外形结构图

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀主要外形尺寸

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀使用说明

1、呼吸阀应安装在储罐气源的点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，***阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应***阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

储罐氮封呼吸阀要如何维护保养

　　ZFQ-1储罐氮封呼吸阀的维护与保养每月一次，冬季每月两次。其方法：先将阀盖轻轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如出现油污和脏物应清除干净，然后装回原位，上下拉动几下，检查开启是否灵活可靠。如果一切正常，再将阀盖盖好紧固。在维护与保养中，如发现阀盘有划痕、磨损等异常现象，应马上更换或与供货公司联系，以使及时得到解决。

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀储罐呼吸阀定期检查的原因如下:

1.保障呼吸阀的正常功用：呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。

2.确保呼吸阀经常处于良好的工作状态：为了确保呼吸阀经常处于良好的工作状态必须定期检查和维护。

定期检查储罐呼吸阀对于保障油罐安全、维持油罐压力平衡、降低油品蒸发损失以及确保呼吸阀正常工作状态至关重要。

ZFQ-16PFA储罐氮封钢制全衬四氟全天候呼吸阀呼吸阀如何检？

依据T-CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》规定，呼吸阀检验分为离线检验和在线检验两种方式。

1） 离线检验是指将呼吸阀从储罐上拆卸下来，送至其他检验装置上进行的检验。

2） 在线检验是指无需拆卸呼吸阀进行的检验方式。在线检验方式，因为不涉及吊装和离线，效***，成本低，受到用户关注。俗话说，没有金刚钻，不揽瓷器活。在线检验是在罐顶进行的作业，对安全的要求自然严格。实施在线检验工作，应满足以下条件：

-储罐应停止进出物料作业，保持罐内压力稳定；

-检验工作应由授权检验机构和人员实施；

-检验装置、仪器及辅助工具（包括检验工装，电源等），应满足相应场所的防爆要求，取得国家防爆认证；

-测试仪器应满足超低泄漏量的精度和分辨率；

-应有防止异物落入罐内的安全措施；

-检验全过程不应产生泄漏，尤其是危害性大，毒性大的介质。
