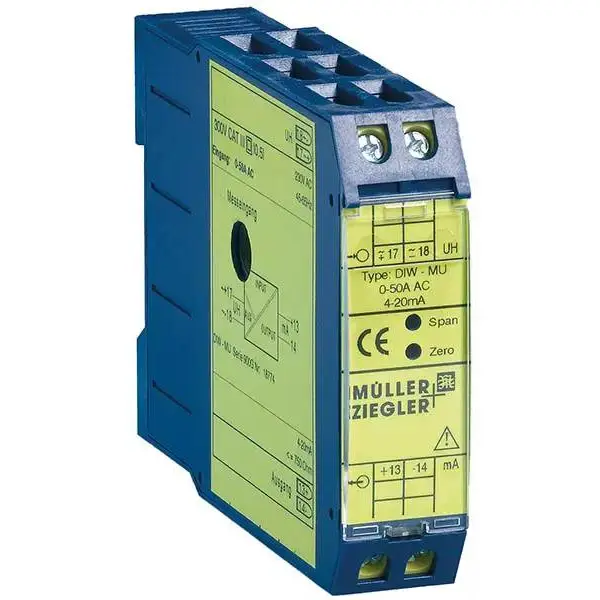

测量传感器 1

一般说明

应用

测量传感器设计用于大电流和大电流中各种测量信号的转换和电流隔离。

弱电工程。输入变量被转换成比例输出信号到标准值，例如20 mA 和（或）10 V。

频率或脉冲输出也是可能的。在必须传输测量值的情况下

远距离或不同地点进行指示和评估。

类型和功能

输出信号为外加直流和（或）直流电压；对干扰信号、外部磁场不敏感

以及由于不同长度的信号线引起的失真。在负载范围内，精度不受不同

单个或多个评估仪器的内阻，例如开关设备和测量设备，控制设备，

记录器、PLC 系统等（当同时使用两个输出时，可提供给电压输出的电流为

1 mA，不允许连接两个输出）。在大多数测量传感器的情况下，辅助电压由

测量电压，不需要额外的辅助电压。

测量传感器采用全电子设计，无机械部件；因此，它们在很大程度上不受环境影响

影响并适合在恶劣的操作条件下使用。

特殊功能

安装简单，无需编程

精度等级 0.5

模拟（连续）测量

模拟输出不受噪声影响

从正面设置零点和跨度选项

双输出

校准双输出可在前端使用 0-20 mA / 0-10 V 和 4-20 mA / 2-10 V 之间的开关切换，用于传感器

 直流变量、有效值、过程参数和操作数。

与频率输出和继电器模块组合

4 kV 测试电压，也适用于输入、输出和辅助电压之间的直流辅助电压

所有传感器还具有 36-265 V AC + DC 或 6-30 V AC + DC 和 4 kV 测试电压的辅助电压

小型设计（22.5 毫米外壳宽度）

一般规格

EMC DIN EN 61 326

（用于直流辅助电压和多电压电源装置）DIN EN 61 326 A 类

机械强度 DIN EN 61 010 第 1 部分

电气安全 DIN EN 61 010 第 1 部分和 DIN EN 61 010 第 2-030 部分

 外壳绝缘，防护等级 II

 适用于高达 300 V 的工作电压（相到中性点）

 污染等级 2，测量类别 CAT III

 适用于高达 600 V 的工作电压（相到中性点）

 污染等级 2，测量类别 CAT III

 适用于高达 1000 V 的工作电压（相到中性点）

 污染等级 2，测量类别 CAT III

 对于 leffT-MU / UeffT-MU / lgTT-MU / UgTT-MU / PGsT-MU 类型

精度，过载 DIN EN 60 688

隔离 DIN EN 61 010 第 1 部分，3.7 kV 50 Hz，10 秒

空气和爬电距离 DIN EN 61 010 第 1 部分

IP 代码 DIN EN 60 529，外壳 IP 30，端子 IP 20

连接 DIN 43807

外壳聚碳酸酯（根据 UL 94 V-0 自熄）

端子的拧紧扭矩 0.8 Nm

测试报告

测量传感器

通用测量传感器

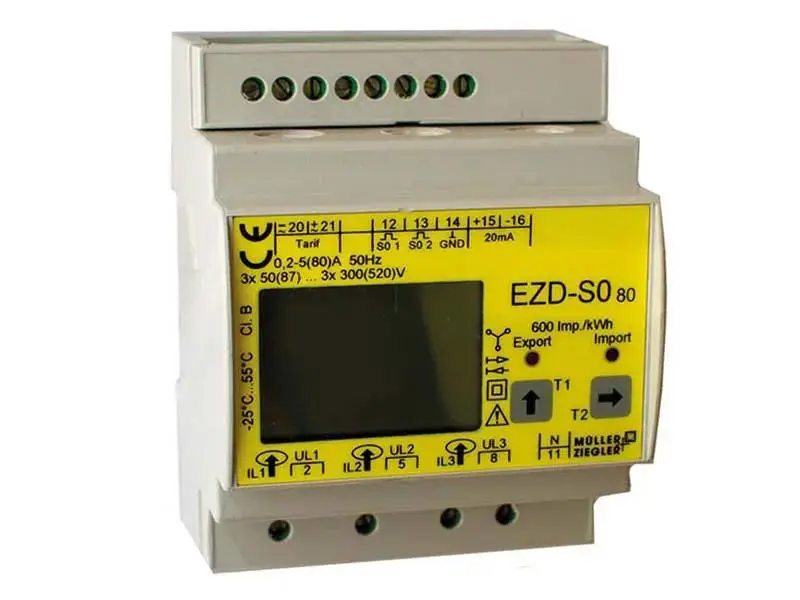

德国进口Müller  Ziegler电能表互感器EZG-S0 系列

PGsT-MU

适用于高达 1000 V (CAT III) 系统的直流电源测量传感器

应用

测量传感器 PGsT-MU 用于将直流电源转换和隔离为外加直流电

和直流电压信号。集成的极限监控用于监控输入信号。

功能

要测量的参数通过内部分压器或分流器传输到微控制器。瞬间的

然后将值相乘并形成与后续积分中的直流电源匹配的直流电压的平均值

阶段。电流隔离是使用光耦合器实现的。下游放大器提供外加直流电和

直流电压信号。两个输出均具有防空载和防短路功能。不允许连接两个输出。这

限制值可以在输入信号的 0-120% 范围内调整。需要辅助电压。

输入 50-150 % 的直流电源 P = U x I

电压：0-1000 V 或 0-1500 V 的值（其他值应要求提供）

电流：分流…A/60 mA或直接测量0-5 A

输出 0-20 mA 和 0-10 V 以及 4-20 mA 和 2-10 V 可在正面切换

附加费 双向能源方向

注意：双向能量方向无极限值监控！

欧元

安装紧固 35 mm 顶帽导轨上的卡扣式紧固。符合 DIN EN 60 715

电气连接 螺钉端子 4 平方毫米

55

测量传感器 - 直流变量 1

技术数据

输入 输入变量 DC 电源、脉冲 DC 电源（例如 PWM）

在 20 Hz-30 kHz 范围内

额定功率 50-150 % 的直流功率 P = U x I

通过单独的分流器获得额定电流 0-60 mV，Ri ≥ 10 M Ω 或直接测量 0-5 A

额定电压值为 0-1000 V 或 0-1500 V（其他值应要求提供）

Ri ≥ 2 M Ω

过载恒流输入（分流）1,2-fold

高浪涌负载电流输入 5 倍 5 s

输出 输出变量双输出

额定值 0-20 mA/0-500 Ω 负载和 0-10 V 负载 10 mA 以及

4-20 mA/0-500 Ω 负载和 2-10 V 负载 10 毫安

可在正面切换

双极输出（例如 –20 mA – 0 – +20 mA 和 –10 V – 0 – +10 V，

零点上升（例如 0-10-20 mA 和 0-5-10 V）

极限值输出 1 NO 触点，迟滞约极限值的 4 %，触点负载

 0,1 A 交流/直流，250 V 交流/直流

如果超出限值，则功能指示灯为红色 LED

传递行为 准确度 ± 0,5 %

温度范围 -15 °C 至 +20 °C 至 +30 °C 至 +55 °C

温度影响 <0.3 % at 10 K

辅助电压影响无

负载影响无

无外部磁场影响 (400 A/m)

残余纹波 <50 mVss

响应时间 <300 毫秒

开路电压24伏

电流限制过载时的 2 倍

输入到输出、输入到辅助电压和

继电器触点输入

4 kV 输出到辅助电压和继电器触点之间

标准 EMC DIN EN 61326

机械强度 DIN EN 61010 第 1 部分

电气安全 DIN EN 61010 第 1 部分

外壳绝缘，防护等级 II，

适用于高达 1000V 的工作电压（相到中性点）

污染等级 2，测量类别 CAT III

精度，过载 DIN EN 60688

绝缘 DIN EN 61010 第 1 部分，3,52 kV 50 Hz 10 s 和 7,4 kV 50 Hz 10 s

空气和爬电距离 DIN EN 61010 第 1 部分

IP 代码 DIN EN 60529 外壳 IP30，端子 IP20

连接 DIN 43807

辅助电压 21-265 VAC+DC, 2 VA

重量 220 克

方面

安装紧固 35 mm 顶帽导轨上的卡扣式紧固。符合 DIN EN 60 715

电气连接 螺钉端子 4 平方毫米
