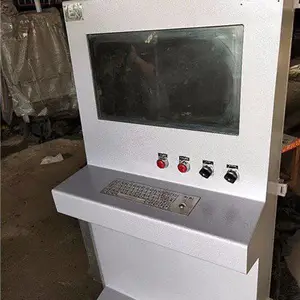

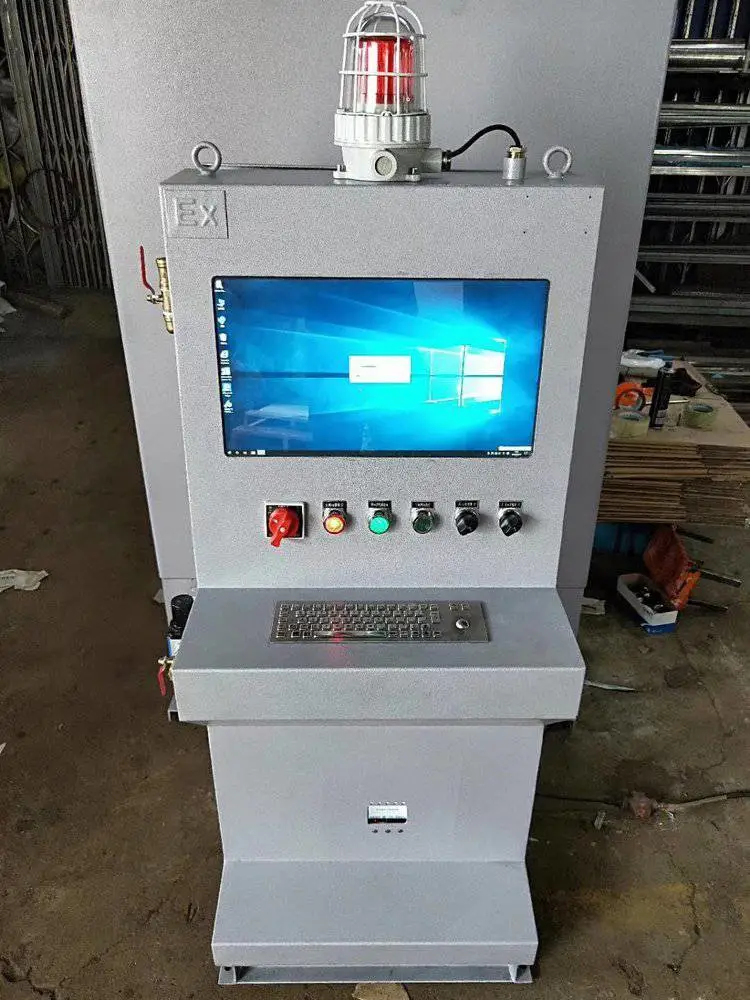

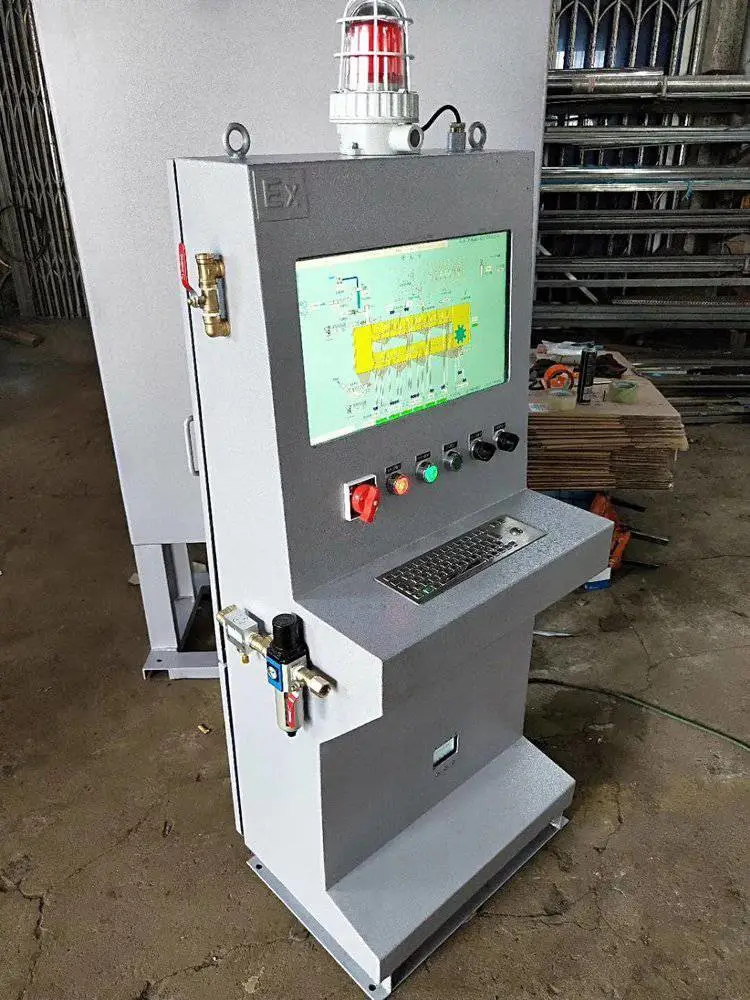

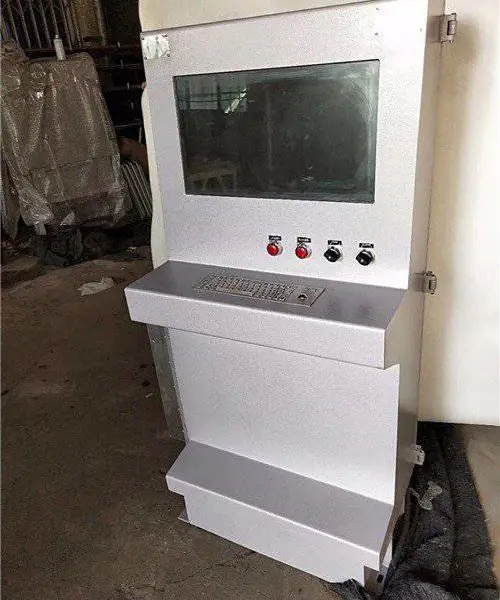

KGC琴台式正压型防爆配电柜 正压型防爆配单箱适用范围

1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、***设施等爆炸性危险环境。

产品特点

1． 本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观；

2．本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；

3．采用模块化设计，各种回路可以自由组合；

4．内装高分断小型漏电断路器或塑壳式漏电断路器，通过操作防爆客体外的手柄而实现分合；

5． 本产品推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

6．具有过载、短路、缺相、漏电保护功能；

7．所有紧固件均采用抗强腐蚀的304不锈钢材质；

8．布线方式，钢管或电缆、防爆软管均可；

9．可根据用户要求特殊定制；

配电箱内电器选择不当引起的故障

由于在制造时对交流接触器容量选择不很恰当，对不同出线回路安装同容量的交流接触器，且未考虑到三相负荷的不平衡情况，而未能将部分出线接触器电流等级在正常选择型号基础上，提高一个电流等级选择，因而导致夏季高温季节运行时出现交流接触器烧坏的情况。

防爆控制箱 技术参数

1.防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

2.额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

3.总开关电流：10A800A；分开关电流：1A630A；

4.防护等级：IP54/IP55/IP65；

5.螺纹规格：DN15-DN100/G1/2-G4寸

6.引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

7.引入引出方向：上进上出，下进下出(可按客户要求不受限制)

安装与维修

1.安装前应检查数据是否与实际使用情况相符；

2.检查所有紧固件是否有松动现象，如有松动应加以紧固；

3.接线箱的内外接地须良好可靠；

4.安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，***密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；

5.维修检查时须先断开电源后方可开盖。
