半导体/光伏制造氩气输送循环工艺

在半导体和光伏制造中，氩气（Ar）作为高纯度惰性气体，广泛应用于单晶硅生长（如CZ法）、薄膜沉积、刻蚀、退火等关键工艺。氩气输送循环工艺的核心目标是维持超高纯度（99.9***~99.99***），同时通过回收循环降低运营成本。以下是针对该领域的详细工艺解析：

1. 半导体/光伏制造中氩气的核心用途

单晶硅生长（CZ法）：氩气作为保护气体，防止熔硅氧化并携带杂质（如SiO挥发物）。

MOCVD/ALD薄膜沉积：氩气作为载气或稀释气体，参与反应室氛围控制。

离子注入/刻蚀：氩气用于等离子体激发（如Ar+溅射刻蚀）。

退火工艺：高温退火时隔绝氧气和水分。

2. 氩气输送循环工艺流程（以单晶硅生长为例）

（1）氩气供应系统

气源选择：

液态氩（液Ar，-186℃储存）经汽化器气化，纯度初始需≥99.9***。

或直接采用超高纯氩气钢瓶（6N级）。

纯化处理：

催化脱氧：通过高温铜催化剂（200~400℃）将O?转化为CuO。

吸附脱水：分子筛（如13X型）将露点降至<-70℃。

颗粒过滤：0.01μm级不锈钢烧结滤芯去除微粒。

（2）工艺腔体输送

流量控制：质量流量控制器（MFC）***调节氩气流量（如CZ炉通常需50~200 L/min）。

压力稳定：背压阀维持腔体内微正压（0.1~0.3 bar），防止空气倒灌。

气氛监测：

激光氧分析仪（TDLAS）实时监测O?浓度（目标<1 ppm）。

露点仪监控水分含量（<-60℃）。

（3）废气回收与纯化

废气成分：氩气（主）、挥发性硅化合物（如SiO）、微量O?/N?、粉尘。

处理步骤：

① 预过滤：高温陶瓷过滤器（耐300℃）去除硅粉尘。

② 化学吸附：

硅化合物去除：通过活性炭或硅胶吸附SiO等挥发物。

深度脱氧：钯/铂催化剂进一步降低O?至ppb级。

③ 低温纯化：

液氮冷阱（-196℃）冷凝残留杂质，氩气（沸点-186℃）保持气态。

或采用变压吸附（PSA）分离Ar与N?/O?。

（4）循环与补气

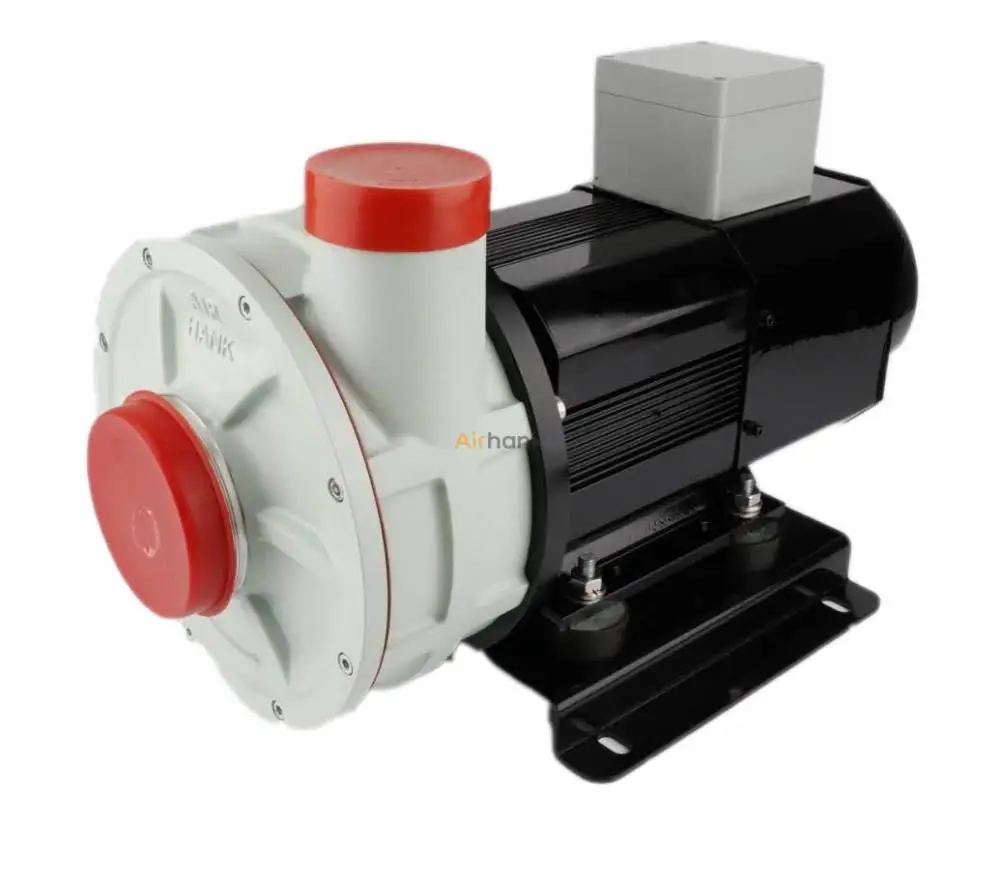

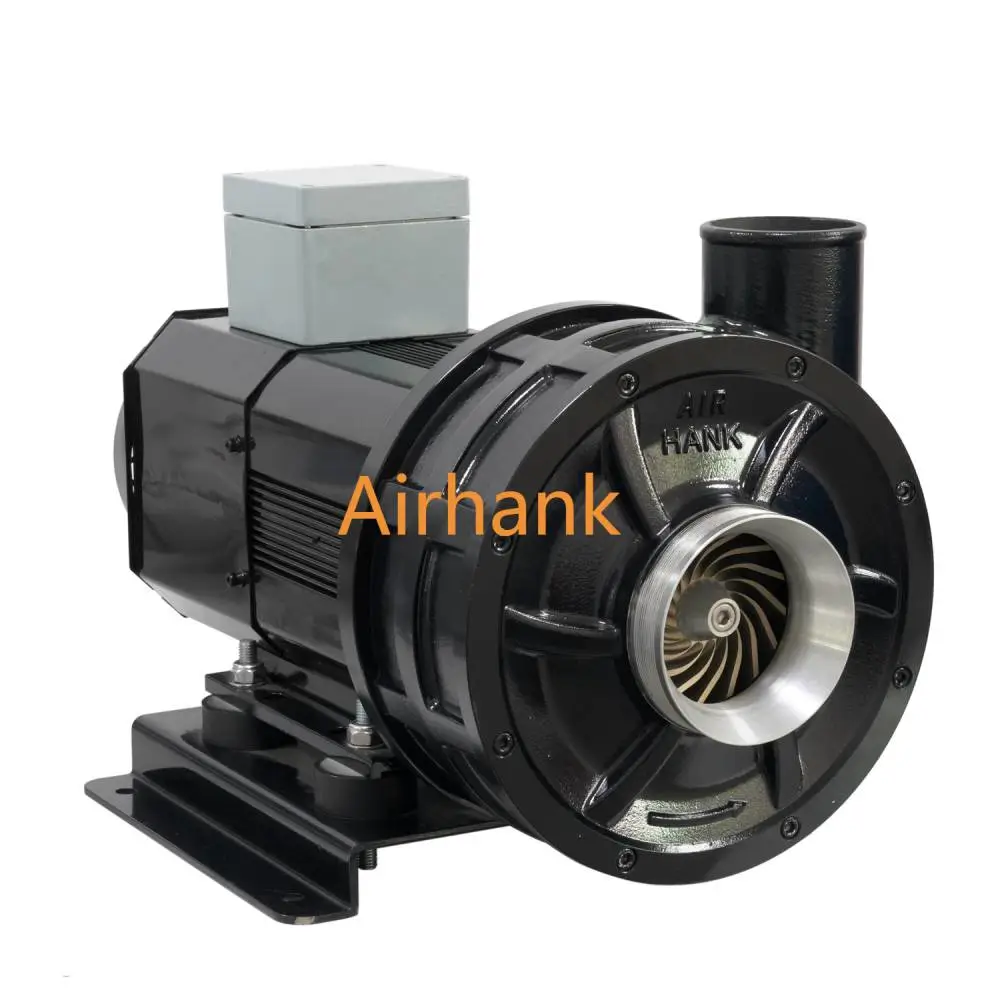

再压缩：无油压缩机将纯化后的氩气加压至工艺需求压力。

混合补气：根据纯度监测结果，动态补充新鲜高纯氩气（避免累积杂质）。

闭环控制：PLC系统自动调节循环比例（通常回收率可达70~90%）。

3. 关键设备与技术

超高纯气体管路：

电抛光（EP）不锈钢管道（316L级），内表面Ra≤0.8μm。

双卡套接头（VCR）或全自动焊接，避免泄漏。

纯化装置：

模块化设计，集成催化、吸附、过滤单元（如SAES PureGas系统）。

在线分析系统：

四极杆质谱仪（MS）检测痕量杂质（如H?、CO）。

4. 特殊挑战与解决方案

挑战解决方案

硅粉尘堵塞管路 定期高温吹扫（N?或Ar反吹）

氩气中H?杂质（来自MOCVD） 钯膜纯化器选择性渗透去除H?

循环系统压力波动 多级缓冲罐+PID压力控制算法

5. 经济效益分析

成本节约：单晶硅厂氩气消耗量***（如每月数十吨），循环系统可降低30~50%用气成本。

纯度保障：避免批次污染导致的晶圆报废（如O?超标导致硅棒缺陷）。

6. 行业标准与规范

SEMI F20：半导体级氩气的纯度标准（总杂质<1 ppm）。

*** 8573-1：压缩气体中颗粒物和水分等级要求。

半导体/光伏行业的氩气循环工艺需追求纯度与稳定性，通过多级纯化+实时监测+自动化控制实现可靠运行。未来趋势包括：

智能化预测维护：利用AI分析杂质累积规律，优化纯化周期。

绿色工艺整合：氩气回收与工厂尾气处理系统（如SiCl?处理）协同设计。
