产品概述

B1506A功率器件分析仪/曲线示踪器是专为SiC/GaN/IGBT等功率半导体设计的测试设备，提供高达3kV/1.5kA的静态参数测量。具备高精度曲线追踪、特性分析和可靠性测试功能，集成直观操作界面，满足研发验证和产线测试需求，助力功率器件设计与性能优化。

突出

完整的功率器件表征，***您的电路在***时间工作

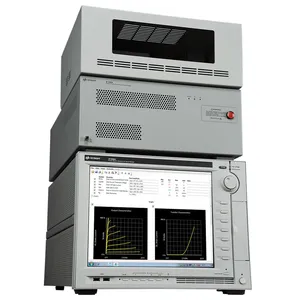

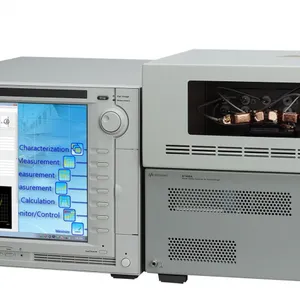

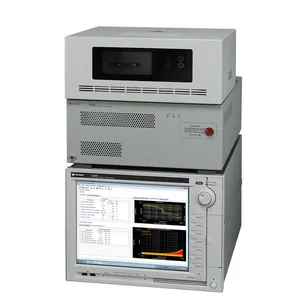

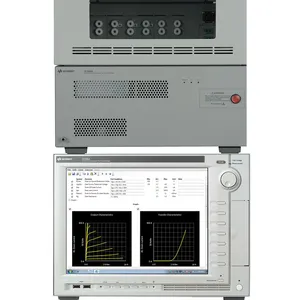

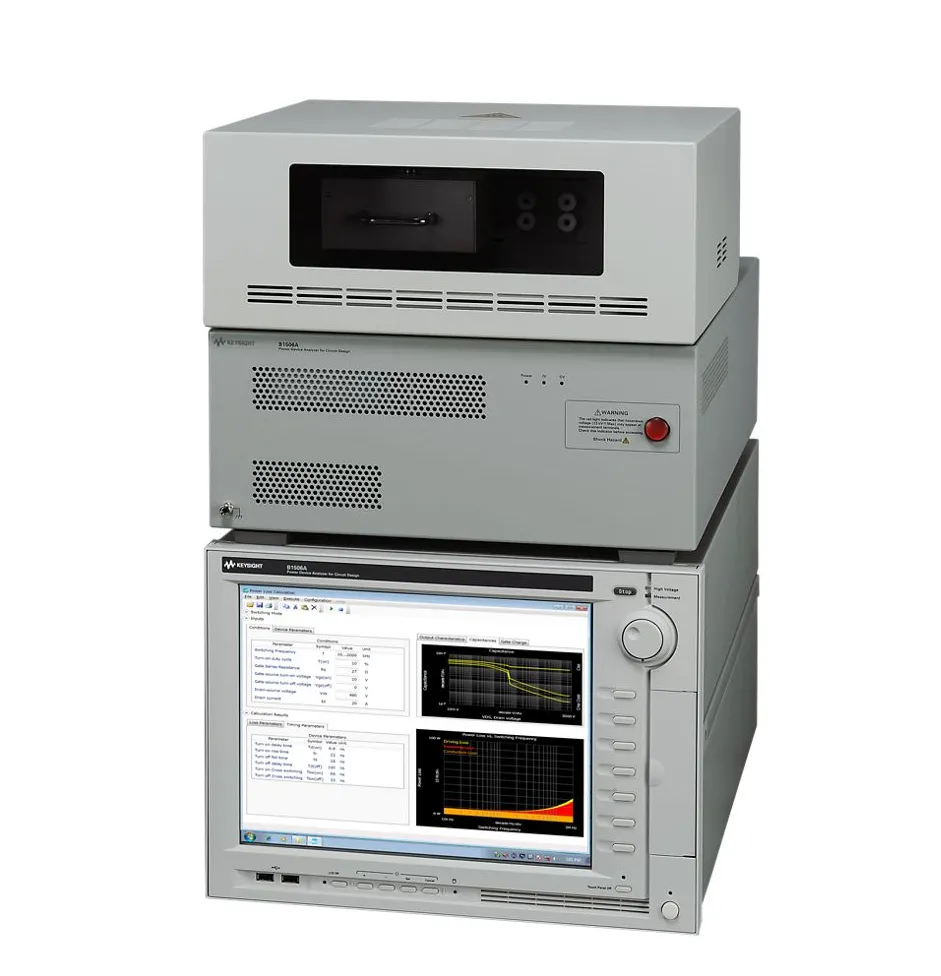

Keysight B1506A 用于电路设计的功率器件分析仪/曲线跟踪器是一个完整的解决方案，可以帮助电力电子电路设计人员为其应用选择正确的功率器件，从而限度地提高其电力电子产品的价值。它可以在广泛的工作条件下评估所有相关器件参数，包括击穿电压和导通电阻等IV参数，以及三端FET电容、栅极电荷和功率损耗。用于电路设计的 B1506A 功率器件分析仪/曲线跟踪器满足并超越了所有曲线跟踪器功能。

B1506A 常见特性

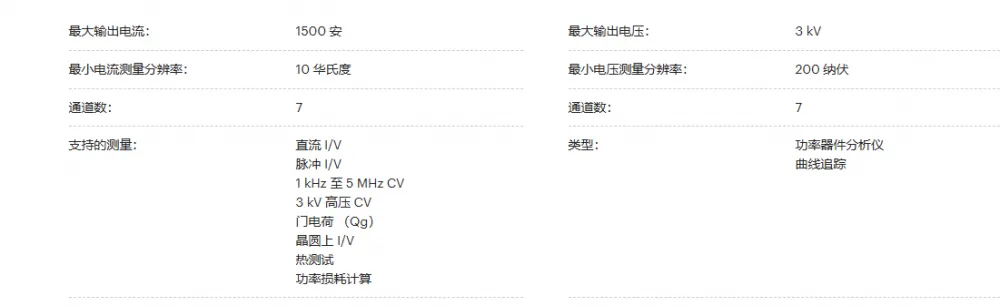

工作范围广，高达 3 kV/1500 A

-50 °C 至 +250 °C 的全自动快速热测试

自动功率器件（半导体和元件）数据表创建

自动记录功能，防止数据丢失

B1506A IV 封装特性

全自动快速静脉注射测量（Ron、BV、泄漏、Vth、Vsat 等），适用于封装和晶圆上器件

窄IV脉冲宽度（低至10μs），防止设备自热，从而揭示实际设备性能

示波器视图（时域视图）用于监控实际电压/电流脉冲波形以进行***测量

可扩展配置，可添加 CV 和 Qg，将电流范围从 20A 扩展到 500 A、1500 A

B1506A 全封装功能

IV 包的所有功能

测量封装器件在 3kV 时的晶体管输入、输出和反向传输电容（Ciss、Coss、Crss、Cies、Coes、Cres）和栅极电阻 （Rg）

封装器件的栅极电荷 （Qg） 曲线测量

功率损耗（传导损耗、驱动损耗和开关损耗）计算

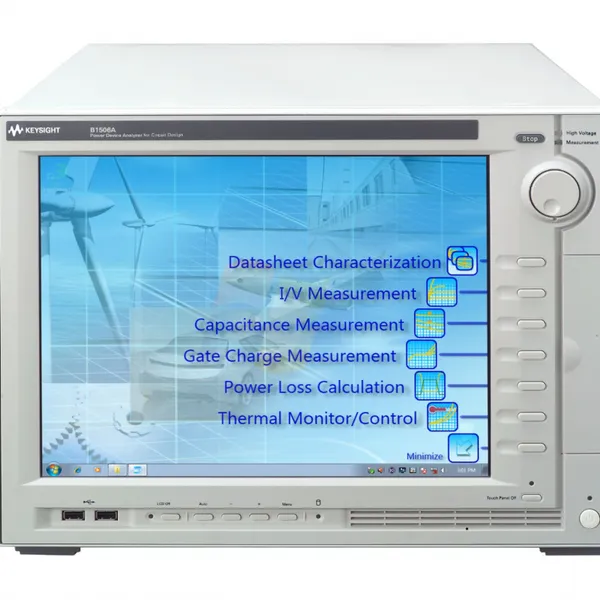

B1506A 具有广泛的功能，可帮助其在实际电路工作条件下识别不合格的器件，包括宽电压和电流范围（3 kV 和 1500 A）、宽温度测量范围（-50°C 至 +250°C）、快速脉冲能力和 Sub-nA 级电流测量分辨率。其独特的软件界面为用户提供了熟悉的器件数据表格式，无需经过任何正式培训即可轻松表征器件。测试夹具内的集成开关电路支持全自动测试，能够在高压和高电流测试之间以及IV和CV测量之间自动切换。

此外，独特的插入式设备测试夹具插座适配器消除了电缆连接和其他与人为相关的错误。B1506A 还支持热表征的完全自动化。这可以通过集成的热流控制或热板来实现。由于 DUT 靠近 B1506A 的测量资源，因此不存在由电缆延长导致的温度箱引起的大寄生效应。

因此，可以在低温和高温下准确评估高达 1500 A 的无振荡超高电流。B1506A 的功能有助于限度地提高最终产品价值并加快产品开发周期，从而***改变了电力电子电路设计。

IV 套件（H20、H50、H70）的价格与传统曲线示踪剂的价格相当，使用 B1506A，您可以获得额外的***功能。您还可以升级任何 B1506A IV 封装（H20、H50、H70），以增加电流范围或增加 CV/Qg 测量功能（选件 H21、H51、H71）。

B1506A IV 封装

B1506A-H20 20 A / 3 kV IV 测量

B1506A-H50 500 A / 3 kV IV 测量

B1506A-H70 1500 A / 3 kV IV 测量

B1506A 全封装

B1506A-H21 20 A / 3 kV IV、C-V 和栅极电荷测量

B1506A-H51 500 A / 3 kV IV、C-V 和栅极电荷测量

B1506A-H71 1500 A / 3 kV IV、C-V 和栅极电荷测量

选项

B1506A-H20型 选项 H20 - 20 A/3 kV/热夹具封装

B1506A-H21型 选项 H21 - 20 A/3 kV/C-V/栅极电荷/热夹具封装

B1506A-H50型 选项 H50 - 500 A/3 kV/热夹具封装

B1506A-H51型 选项 H51 - 500 A/3 kV/C-V/栅极充电/热夹具封装

B1506A-H70型 选项 H70 - 1500 A/3 kV/热夹具封装

型号 B1506A-H71 选项 H71 - 1500 A/3 kV/C-V/栅极充电/热夹具封装

B1506A-T01型 热测试外壳（兼容 Thermostream）

型号 B1506A-050 50Hz 线路频率

B1506A-060型 60Hz线路频率

B1506A-英国6 带有测试数据的商业校准证书

B1506A-A6J ANSI Z540-1-1994 校准

B1506A-DR1型 将内置 DVD-R 驱动器替换为只读 DVD 驱动器

PS-S20-01型 推荐的启动帮助，每日

B1506A-FRMK型 是德科技翻新产品
