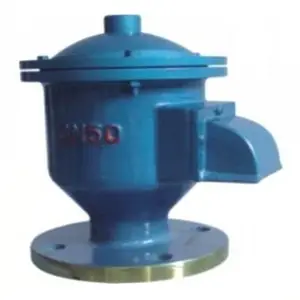

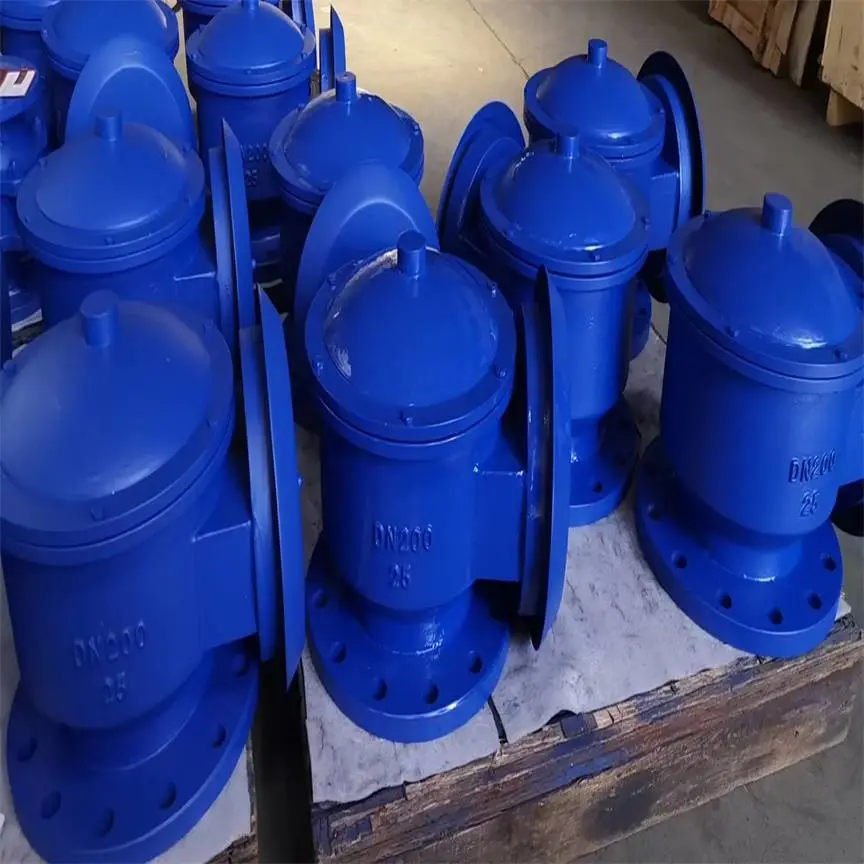

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀

集阻火器与呼吸阀为一体，其新颖的结构为***。是石化储罐必备的新型安全设备，其优点是阻火呼吸性能好，重量轻，使用方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用。亦可作为阻火单呼或单吸阀。

保温呼吸阀是一种结合了保温功能和呼吸功能的阀门。其阀体外部设有保温夹套，能够减少介质在呼吸过程中的热量损失。保温呼吸阀广泛应用于储罐、反应釜等设备，用于平衡罐内外压力，防止罐体变形或损坏。

二、BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀工作原理

保温呼吸阀的工作原理基于压力平衡。当罐内压力升高时，呼吸阀开启，排出多余气体；当罐内压力降低时，呼吸阀开启，吸入外部气体。保温夹套通过蒸汽或热水循环，保持介质温度。

夹套保温呼吸阀，顾名思义，是一种用于储罐、反应釜等密闭容器的呼吸阀，其核心功能是平衡容器内部压力与外部大气压力，防止容器因压力变化而发生变形或破裂。与普通的呼吸阀不同，进口夹套保温呼吸阀增加了夹套保温结构，可以有效地防止容器内介质因温度变化而发生凝结或结晶，从而***呼吸阀的正常工作，并限度地减少物料损失和环境污染。

夹套保温呼吸阀通常采用优质不锈钢或其他耐腐蚀材料制造，具有良好的密封性和耐用性。其内部结构精巧，可以根据不同的压力和温度条件进行调节，***在各种工况下都能稳定运行。进口产品通常具有更高的精度、更可靠的性能和***的使用寿命。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀夹套保温呼吸阀的工作原理

夹套保温呼吸阀的工作原理基于大气压力的平衡。当容器内压力高于大气压力时，阀门自动打开，排出多余的气体，以平衡内外压力。反之，当容器内压力低于大气压力时，阀门自动关闭，防止外部空气进入容器，避免介质污染或泄漏。夹套保温结构则通过在阀体周围设置保温层，保持阀门内部的温度稳定，防止介质凝结或结晶，从而***阀门能够正常开关。

具体来说，压力变化会引起阀门内部弹簧或膜片等元件的位移，从而控制阀门的开闭。保温夹套则通过填充保温材料（如保温棉、岩棉等），或采用真空保温技术，降低阀门表面的温度变化幅度，有效防止介质冷凝或结晶堵塞阀门。一些***的进口夹套保温呼吸阀还配备了压力指示器或报警装置，可以实时监测容器内压力，并及时发出报警信号，避免事故发生。

一、呼吸阀设置目的和要求

在SHT 3007-2014《石油化工储运系统罐区设计规范》和GB 50160-2008《石油化工企业设计防火标准》（2018年版）中，均明确规定了呼吸阀的安装要求。呼吸阀的设置旨在保护储罐免受超压和真空的危害，同时减少挥发性介质的泄漏，并与气封系统连用，以进一步减少介质蒸发损失并防止外界空气进入。此外，它还与阻火器配套使用，确保储罐的安全。

二、呼吸阀结构与工作原理

呼吸阀产品应遵循SY/T 0511-2010标准，其结构示意图展示了其关键组件和功能。通过了解呼吸阀的详细结构和工作原理，我们可以更好地选择、安装和维护这种关键的安全设备。
2. 储罐呼吸阀是安装在储存易挥发液体（如石油、化学品等）的固定顶储罐上的重要安全附件。其核心作用是维持储罐内外的压力平衡，从而防止因压力波动导致的储罐变形或损坏，并减少液体的挥发损失。呼吸阀的工作原理主要包含两个方面：

① 压力释放：当储罐内温度上升，气体体积膨胀，压力随之增加时，呼吸阀会自动开启，释放多余压力，避免储罐过压。此过程常被称为“排气”或“呼吸”。

② 真空吸入：相反，若储罐内温度下降，气体收缩，压力降低时，呼吸阀同样会打开，允许外部空气进入储罐，以防止因真空度过高而造成的储罐塌陷。此过程则被称为“吸气”。

三、呼吸阀的呼出与呼入压力设定

常压储罐在正常操作时，其压力通常维持在约500Pa(G)，而设计压力范围则为-500Pa至2000Pa(G)。根据这些信息，常压储罐一般选用C级呼吸阀，其呼气压力设定为980Pa。这样的设定既能有效减少易挥发物料的损失，又能确保储罐不会面临超压风险。
必须留意的是，若呼吸阀的排气端管线较长，气体流动时遭遇较大阻力，或吸阀排气端管线存在液封，导致呼吸阀排气端系统背压升高，此时应选用呼出压力较低的A级呼吸阀。因为储罐的操作压力等于呼吸阀的设定呼出压力与呼出管网系统的背压之和（包括动背压和静背压），还需考虑呼吸阀结构特性可能引发的延迟起跳超压。只有确保上述总和不超过储罐的正压设计压力，才能有效避免储罐因超压而鼓胀的风险。

相反，若呼吸阀排气端管线直接与风机入口相连，风机对呼吸阀排气管网产生抽吸作用，使得管网压力降低甚至出现负压，那么应选择呼出压力较高的E级呼吸阀，以抵消风机的抽负效应，从而减少储罐内物料的挥发损失，并确保储罐免受负压风险。同时，鉴于储罐通常设计的耐负压值为-500Pa，将储罐吸阀的负压吸入压力设置为常规的-295Pa，即可***储罐在负压下不会憋罐。

接下来，我们探讨呼吸阀的呼吸量计算。根据《石油化工储运系统罐区设计规范》SH/T 3007-2014的相关规定，呼吸阀的排气压力必须小于储罐的设计正压力，而进气压力则应高于储罐的设计负压力。此外，通气管或呼吸阀的通气量必须满足以下要求：不得小于液体出罐时的出液量所造成的空气吸入量、液体进入固定顶储罐时的气体呼出量、因大气温降导致罐内气体收缩所造成的吸入空气量以及因大气温升导致罐内气体膨胀所呼出的气体量之和。这些计算和规定对于确保储罐的安全运行至关重要。

五、BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀呼吸阀的选用

在确定了呼吸量Q（以m3/h为单位）后，结合气体流速u在3~5m/s的考虑范围，可以利用公式d=18.81V0.5u-0.5来计算呼吸阀的进出口管径。经过向上圆整后，即可选择合适的阀门尺寸。当呼吸阀与阻火器联合使用时，还需考虑阻火器的压降影响。

市场上常见的呼吸阀规格，其连接法兰公称通径DN包括：50mm、80mm、100mm、150mm、200mm、250mm、300mm以及350mm。同时，还需根据呼吸阀的工作温度进行选择。呼吸阀可分为全天候型与普通型，前者适用于-30℃~60℃的温度范围，型式代号为Q，后者则适用于0℃~60℃，型式代号为P。综合考虑呼吸阀的尺寸与工作温度，最终选出符合设计工况的呼吸阀。

三、BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀结构特点

阀体设计：阀体采用保温夹套设计，能够减少热量损失。

阀瓣设计：阀瓣通常采用不锈钢或合金钢制成，耐腐蚀，寿命长。

密封形式：采用金属密封或软密封，确保无泄漏。

压力设定：可根据罐体压力设定呼吸阀的开启压力。

四、BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀应用领域

石油行业：用于原油、润滑油储罐的呼吸控制。

化工行业：用于化工介质储罐的呼吸控制。

食品行业：用于食品储罐的呼吸控制。

制药行业：用于药液储罐的呼吸控制。

五、优势与局限

优势：

保温效果好，减少热量损失。

结构紧凑，安装方便。

密封性能好，无泄漏。

操作方便，维护简单。

产品特点

1、壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀工作原理

呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

夹套保温阻火呼吸阀，顾名思义，是一种集多种功能于一体的阀门，主要应用于化工、石油、天然气等易燃易爆行业，用于储罐、反应釜等设备的呼吸系统，起到安全保护和高效运行的双重作用。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀特点如下：

1. 阻火功能： 内部采用特殊结构设计，能够有效阻挡火源，防止火焰蔓延，避免发生爆炸事故，保障安全生产。

2. 保温功能： 阀体外设有保温层，有效降低设备内部温度，减少热量损失，提高能源利用率。

3. 呼吸功能： 阀门可以根据设备内部压力变化自动开启或关闭，实现通气换气，确保设备内部压力稳定，防止设备因压力过高或过低而发生事故。

4. 高品质材料： 采用进口优质材料，耐腐蚀、耐高温，使用寿命长，可靠性高。

5. 密封性能好： 阀门密封性能优异，可有效防止介质泄漏，确保设备运行安全。

6. 安装便捷： 结构紧凑，安装方便，维护简单，可有效降低使用成本。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀应用领域：

进口夹套保温阻火呼吸阀广泛应用于以下领域：

石油化工： 原油储罐、汽油储罐、化工原料储罐等设备的呼吸系统。

天然气： 天然气储罐、输气管道、天然气接收站等设备的呼吸系统。

制药行业： 药品储存罐、反应釜、发酵罐等设备的呼吸系统。

食品行业： 食品储罐、发酵罐等设备的呼吸系统。

产品作用

ZFQ-1储罐呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

适用范围

ZFQ-1储罐呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀操作压力

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀通气量表

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀材料代号

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀主要零部件

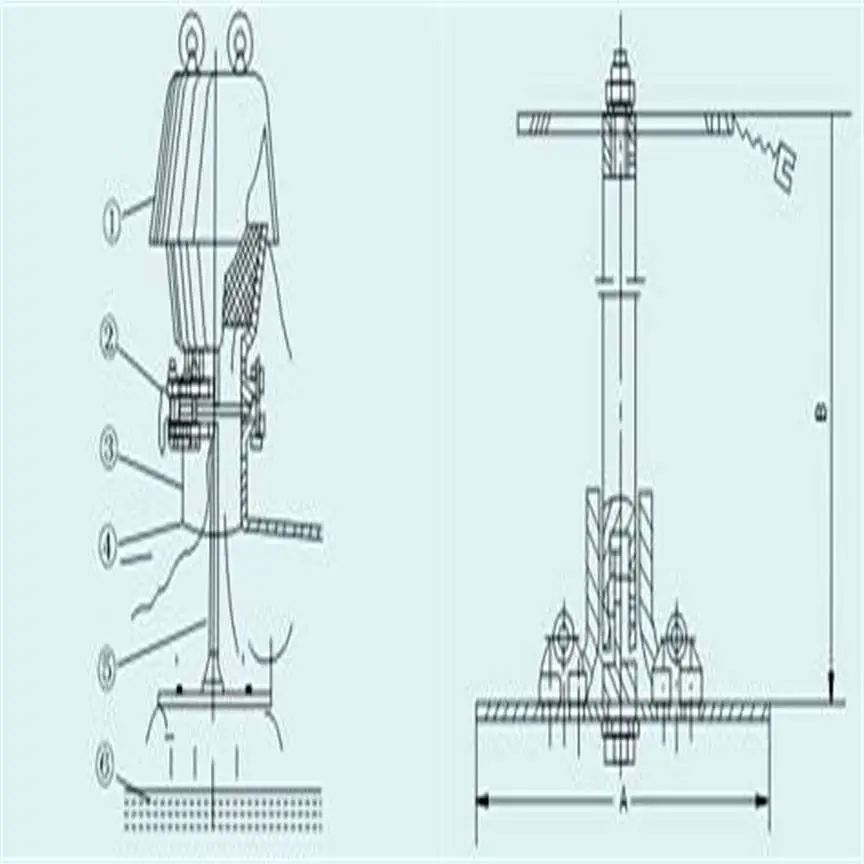

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀外形结构图

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀主要外形尺寸

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀使用说明

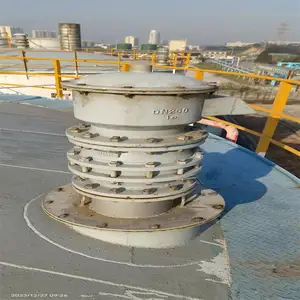

1、呼吸阀应安装在储罐气源的点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀维护保养

为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，***阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应***阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

夹套保温呼吸阀的应用

夹套保温呼吸阀广泛应用于各种需要控制压力和防止介质结晶的场合，其应用领域涵盖石油化工、制药、食品、酿造等多个行业。具体应用场景包括：

1. 石油化工行业：用于储存各种石油产品、化工原料的储罐，可以有效防止挥发性物质的挥发和泄漏，并防止低温下介质结晶堵塞阀门。

2. 制药行业：用于储存各种***、溶液的反应釜和储罐，可以***药品的质量和安全，防止药品变质或污染。

3. 食品行业：用于储存各种食品原料、半成品的储罐，可以有效防止食品变质和污染，延长食品保质期。

4. 酿造行业：用于储存各种发酵液、成品酒的储罐，可以防止发酵过程中的气体积聚和泄漏，并保持酒液的质量和风味。

5. 其他行业：在一些需要控制压力和防止介质结晶的特殊场合，例如一些精细化工、环保工程等领域，进口夹套保温呼吸阀也发挥着重要的作用。

BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀夹套保温呼吸阀的选择与维护

选择夹套保温呼吸阀时，需要根据具体的应用条件选择合适的型号和规格。主要考虑因素包括：

1. 工作压力和温度：选择能够满足工作压力和温度要求的阀门。

2. 介质类型：选择能够兼容介质类型的阀门，确保阀门材料的耐腐蚀性。

3. 通径大小：选择合适的通径大小，确保呼吸阀能够满足通气需求。

4. 保温性能：选择保温性能良好的阀门，防止介质凝结或结晶。

5. 品牌和质量：选择信誉良好、质量可靠的进口品牌，确保阀门的长期稳定运行。

在日常维护方面，应定期检查阀门的密封性能、保温层状况和压力指示器等部件，及时发现和处理问题，以***呼吸阀的正常运行。避免强烈的撞击或震动，并定期清洁阀门表面，防止灰尘或污物堵塞阀门。

夹套保温呼吸阀的优势

与普通的呼吸阀相比，夹套保温呼吸阀具有以下几个***优势：

1. 防止介质结晶：有效防止低温下介质凝结或结晶，***阀门正常工作，避免堵塞。

2. 减少物料损失：防止挥发性物质的挥发和泄漏，降低物料损失。

3. 提高安全性能：有效平衡容器内外压力，防止容器变形或破裂，保障安全生产。

4. 延长使用寿命：优质材料和精巧的设计，***阀门的长期稳定运行，延长使用寿命。

5. 提高效率：避免因介质结晶等问题造成的停产维修，提高生产效率。

综上所述，进口夹套保温呼吸阀是许多工业应用中不可或缺的关键设备，其在确保安全生产、提高效率和降低成本方面发挥着重要作用。选择合适的进口夹套保温呼吸阀并进行良好的维护，对于***生产过程的顺利进行至关重要。

六、BZFQ-II常压储罐保温夹套全天候防火阻火呼吸阀呼吸阀的安装与维护

呼吸阀的安装至关重要，它直接影响到储罐内外的压力平衡。在安装时，应确保呼吸阀置于储罐顶部的点，这样，无论储罐内压力如何变化，气体都能顺畅地通过呼吸阀进行进出。若需安装两个呼吸阀，则应对称布置，以维持压力的均衡，防止偏斜。

对于氮封储罐，安装时需特别注意氮气管的位置，应远离呼吸阀接口，且接管应插入罐内200mm深处。这样做是为了防止氮气直接通过呼吸阀排出，进而保持储罐的氮封状态，防止空气侵入，减少存储物质的氧化。

此外，在寒冷地区使用呼吸阀时，需采取防冻措施。当最冷月份的平均气温低于或等于0℃时，必须确保呼吸阀阀盘不被冻住或堵塞，以避免储罐排气不畅或补气不足，从而造成储罐低压或超压。

呼吸阀的后期维护同样重要。在正确安装后，应定期检查网面是否堵塞或腐蚀，并即时清理以确保其正常运行。建议至少每半年进行一次全面检查，每年进行一次性能检验。若年检不合格，应及时更换呼吸阀，以确保其安全有效地发挥作用。

为了进一步防止呼吸阀冻结或凝结，可以采取多种措施，如安装加热系统、使用保温材料、选择具有防凝设计的呼吸阀、确保排水和排放系统畅通、以及定期检查和维护等。这些措施将有助于保持呼吸阀及其相关系统的稳定性和可靠性。
选择合适的呼吸阀位置至关重要，应避免将其置于冷空气直接吹袭之处，以降低冷凝和冻结的风险。同时，优化储罐操作流程，如减少周转次数，能进一步减少温度波动，从而降低呼吸阀冻结的可能性。此外，通过环境监测设备如温度传感器来实时监控环境温度，以便在温度降至冰点以下时采取适当措施。

在通气孔及呼吸阀的设置上，需根据介质特性进行选择。对于挥发性较小、毒性较低的介质，如柴油、煤油和消防水，可采用环形通气孔，它们通常设置在拱顶罐罐壁顶层圈板上，以实现自然通风和压力平衡。而对于挥发性强或毒性较高的介质，如苯、汽油等，则应在罐顶设置呼吸阀，并与内浮顶罐和氮封系统配合使用，以减少介质蒸发和外界空气侵入。

值得注意的是，呼吸阀相较于通气孔能更有效地降低油品损耗和节约物料。这是因为呼吸阀能根据储罐内压力变化自动开启和关闭，而通气孔则始终保持开放状态，无法防止介质蒸发和泄漏。同时，一个储罐不应同时安装呼吸阀和设置通气孔，以免影响呼吸阀调节压力的功能。
