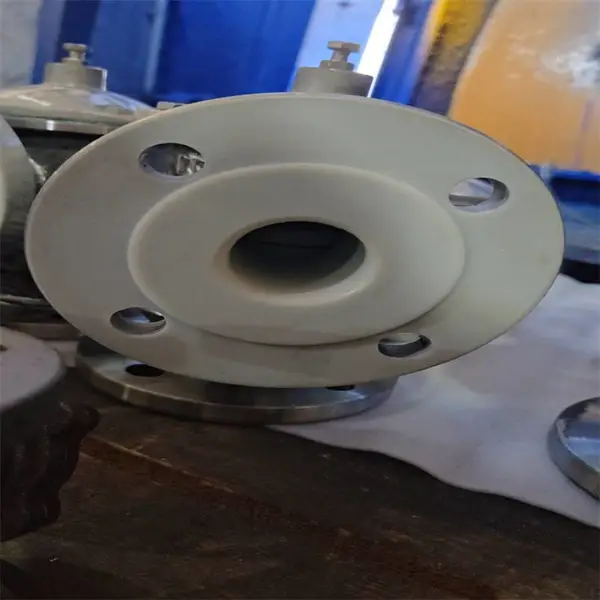

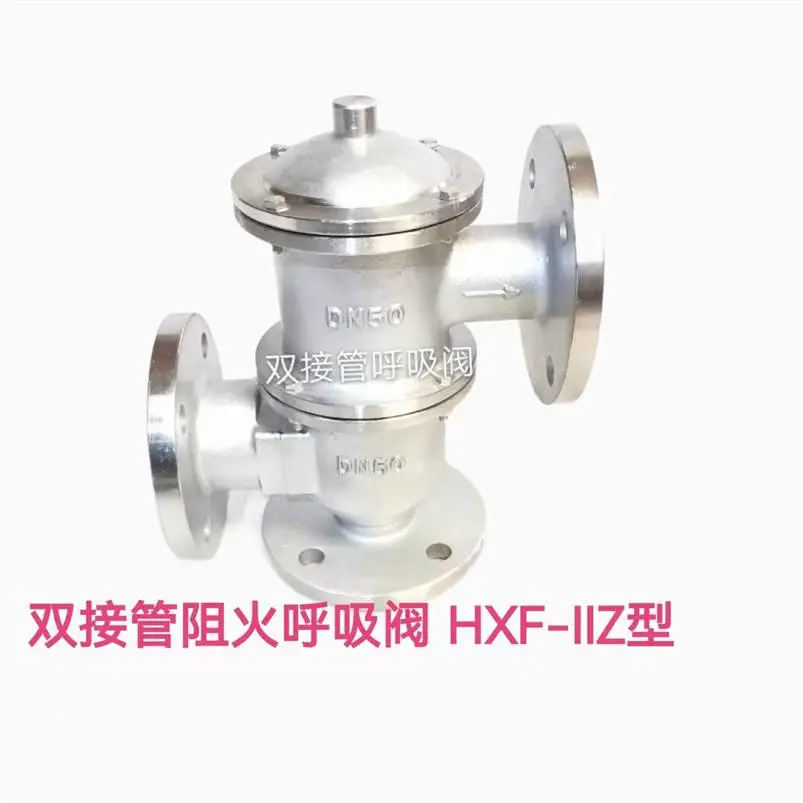

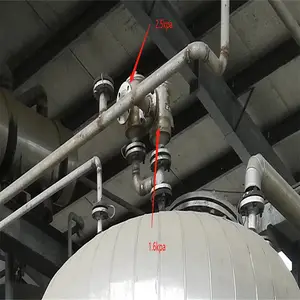

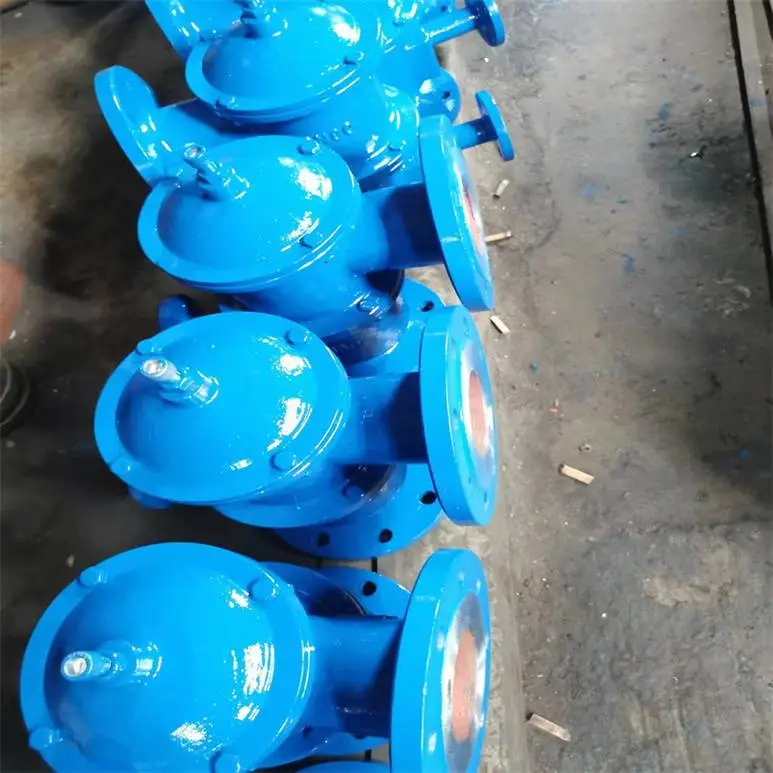

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀

例如，我们可以通过控制罐内气体压力在约300 Pa（G）的水平来维持稳定。一旦储罐内压力上升至500 Pa（G）或以上，氮气控制阀将关闭，暂停氮气补充；而当压力降至200 Pa（G）或以下时，氮气控制阀会自动打开，补充氮气，以防吸入空气形成易燃气体。

接下来，我们探讨氧含量控制设计方案。该方案的核心在于，通过氮气密封系统将罐内气相空间的氧气浓度控制在5%以下，从而消除潜在的爆炸风险。具体来说，我们会在罐内安装氧气浓度监测器进行实时监控，并与氮气管路控制阀进行联锁设计。一旦氧含量达到高值，系统将自动报警并通过联锁机制打开氮气阀，注入氮气。当检测器指标降至正常范围时，氮气阀将立即关闭，停止充氮。

此外，我们还会在同类介质储罐间设计一组贯通的气相管道，以减少作业时的氮气用量和油气排放量。例如，采用DN150的管径和150m3/h的流量，可以有效实现这一目的。是维护储罐气压平衡，减少介质挥发的安全节能产品。带双接管阻火呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀产品规范

根据***《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到的运行效果，再多方面考虑一些客观的因素即可。带双接管阻火呼吸阀就是其中一个受市场欢迎的产品，带双接管阻火呼吸阀在系统中起安全保护作用。在实际应用时，应根据实际需要选择其特性类型，并根据排气量选择其通径为方案。带双接管(阻火)呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀产品作用

HXF2带双接管阻火呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。带双接管(阻火)呼吸阀也适用于可回收气体储罐，如有氮气封顶储罐，它可直接从氮气罐内吸入氮气，也可接储罐内的废氮回收，真正做到了高效、节能、环保。带双接管(阻火)呼吸阀还具备对储罐内外压力进行自动调节的作用，该阀可代替氮封装置。

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀产品特点

HXF2带双接管阻火呼吸阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良。壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。衬四氟呼吸阀是一种特殊的阀门，其内部芯件和密封圈通常采用聚四氟乙烯（PTFE）材料。这种材料具有***的耐腐蚀性和耐高温性，能够应对化工储罐中各种复杂、恶劣的环境。当储罐内部压力过高时，呼吸阀的正压阀盘会自动打开，将多余的气体排出，以降低内部压力；而当储罐内部压力过低时，负压阀盘则会自动关闭，防止外部空气进入，以保持内部压力稳定。这种自动调节的功能，确保了储罐的安全稳定运行。

二、HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀衬四氟呼吸阀在化工储罐中的重要性

1. 安全性的保障：化工储罐中储存的介质往往具有易燃、易爆、有毒等特性，一旦发生泄漏或爆炸，后果不堪设想。衬四氟呼吸阀通过调节储罐内外压力，有效防止了因压力过高或过低而引发的安全事故，为储罐的安全运行提供了坚实的保障。

2. 环保性的提升：化工储罐中的介质一旦泄漏，不仅会对环境造成污染，还可能对人员健康造成威胁。衬四氟呼吸阀的密封性能好，能够有效防止介质泄漏，保护了环境和人员的安全。

3. 经济性的优化：衬四氟呼吸阀的结构紧凑，通气量大，泄漏量小，这不仅降低了能耗，还减少了维护成本。同时，由于其耐腐蚀性强，使用寿命长，进一步降低了企业的运营成本。

在化工行业中，衬四氟呼吸阀无疑是化工储罐的“守护神”。它以其独特的工作原理和***的优势，为储罐的安全、环保和经济运行提供了强有力的支持。随着化工行业的不断发展，对储罐安全性的要求也越来越高。因此，加强衬四氟呼吸阀的研发和应用，对于提升化工储罐的安全性和稳定性具有重要意义。同时，企业也应加强对储罐安全管理的重视，确保储罐的安全运行，为企业的可持续发展提供有力保障。

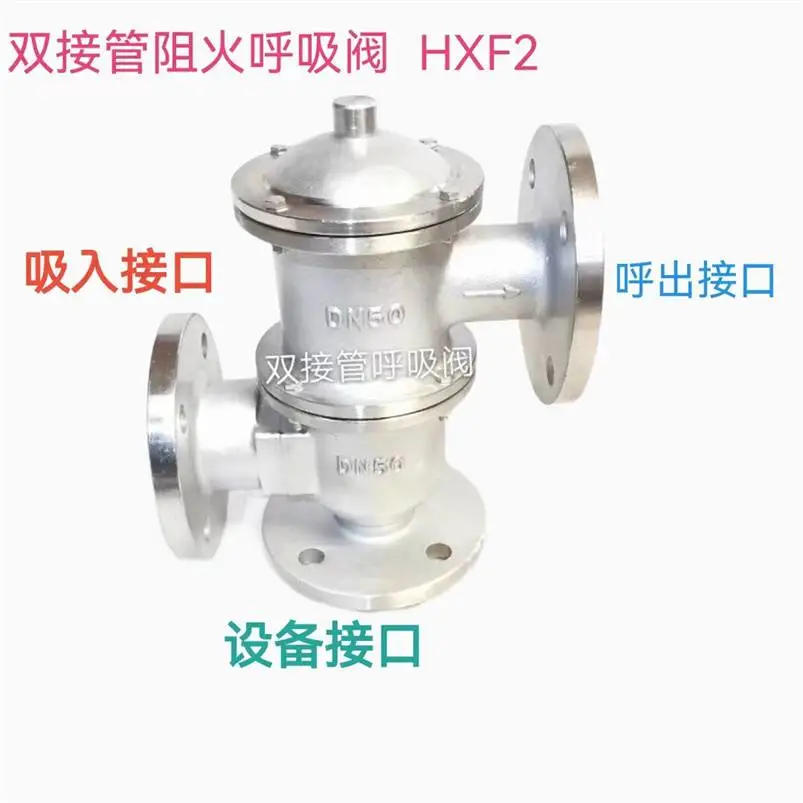

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀主要零部件

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀充氮量计算

充氮量Q通常等于储罐物料的排出量Q1与因温度变化而导致的吸气量Q2之和。以一个3000m3的苯罐为例，我们可以根据化工部“钢制立式圆筒形内浮顶罐系列”HG21502-1992的标准，通过查表获得储罐的内径D、罐壁高度H1和拱顶球冠高度H2。在本次计算中，我们假设浮盘沉底，即设计***液位h为8m，从而计算出储罐内气体的体积Vm。Vm由罐体圆柱部分的气相空间体积V1与罐顶球冠空间体积V2相加得到。
3000m?储罐内气体体积值Vm计算为3400m?。当储罐内部气体温度从35℃降至20℃（一小时内完成），且罐内操作压力从1000Pa（G）降至0Pa（G）时，我们可以利用理想气体状态方程来进行分析。
式中：
P0：标准大气压，取值为101325MPa（A）；
P1：操作压力，单位为MPa（A）；
V0：标准状态下的气体体积，单位为Nm3；
V1：操作状态下的气体体积，单位为m3，此处我们采用液位***时的Vm值；
T0：标准状态下的气体温度，取值为215K；
T1：操作状态下的气体温度，单位为K。

根据理想气体状态方程，我们可以推导出在储罐内***液位、标准状态下，35℃时的罐内气体体积V0为3044Nm3；同样地，25℃时的罐内气体体积V0&＃39;为3168Nm3。因此，此降温过程中需要补充的氮气量Q可以通过计算得出，为124m3/h。

为了避免不必要的氮气浪费，在实际操作中，我们可以参考SH/T3007 2014标准中表6推荐的气量规范值，并结合实际工况进行***计算。

此外，氮封装置的常见故障通常与截止阀、过滤器、供氮阀、调节器、压力表以及呼吸阀等组件有关。

根据标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见呼吸阀，阻火器是储罐不可缺少的设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储罐气压平衡，减少介质挥发的节能产品，常与阻火器配套使用。公司生产的阻火呼吸阀，具有结构紧凑，通气量大，泄漏量小，耐腐蚀，密封性能好等特点，近来又开发具有高水准的衬氟呼吸阀（HXF-IZ型），阻火器位于呼吸阀吸入口处，阻止火源进入呼吸阀壳体内，具有体积小，重量轻，检修，清洗，更换方便等优点。氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZDG-16B供氮阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZDG-16B供氮阀关闭，而ZZDX-16K泄氮阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。

供氮压力调整：在ZZDG-16B型供氮阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；

泄氮压力调整：在ZZZDX-16K泄氮阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。

呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZZFX-10。ZZDG-16B压力设定值为PC，ZZDX-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC

二、HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀衬氟呼吸阀技术参数

1、呼吸阀操作压力：

A型：355Pa（36mmH2O）、-295Pa（-30mmH2O）

B型：980Pa（100mmH2O）、-295Pa（-30mmH2O）

C型：1750Pa（180mmH2O）、-295Pa（-30mmH2O）

D型：特殊压力，用户***。

2、阻火层材质：不锈钢316/哈氏合金。

3、防爆级别：BS5501；IIB、IIC。

4、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户***，请注明压力等级）

5、制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行制造和验收：或用户***标准。

注：以上产品图片及尺寸仅供参考，如需准确图纸，欢迎来电咨询。

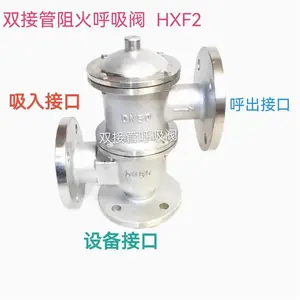

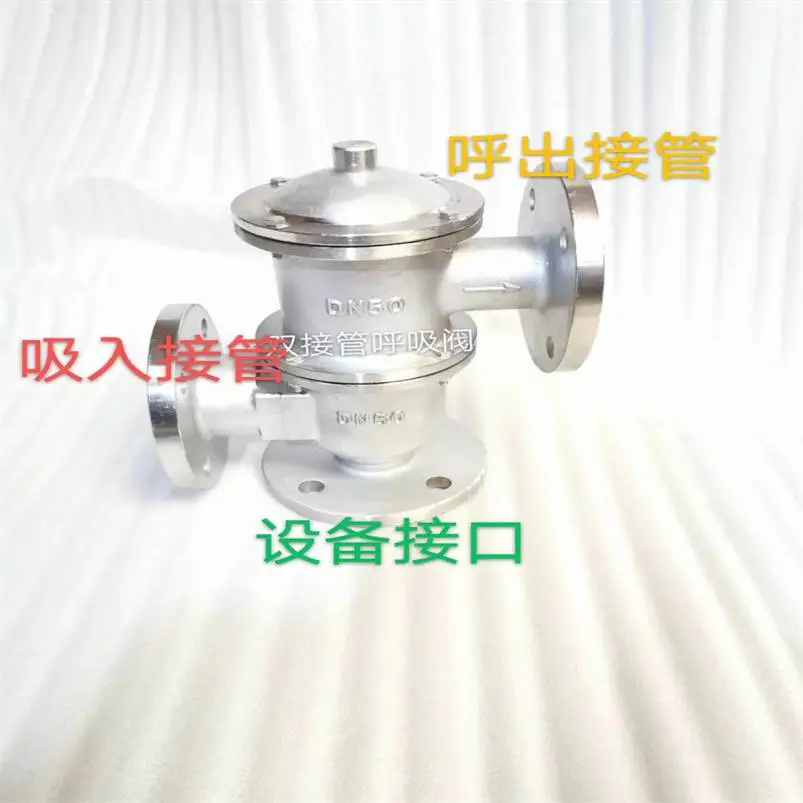

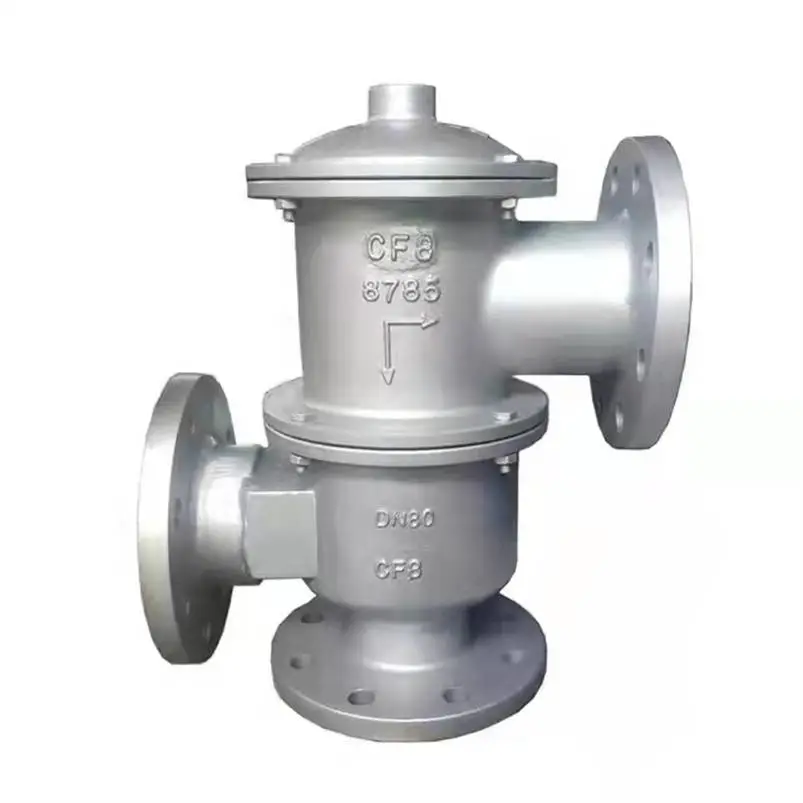

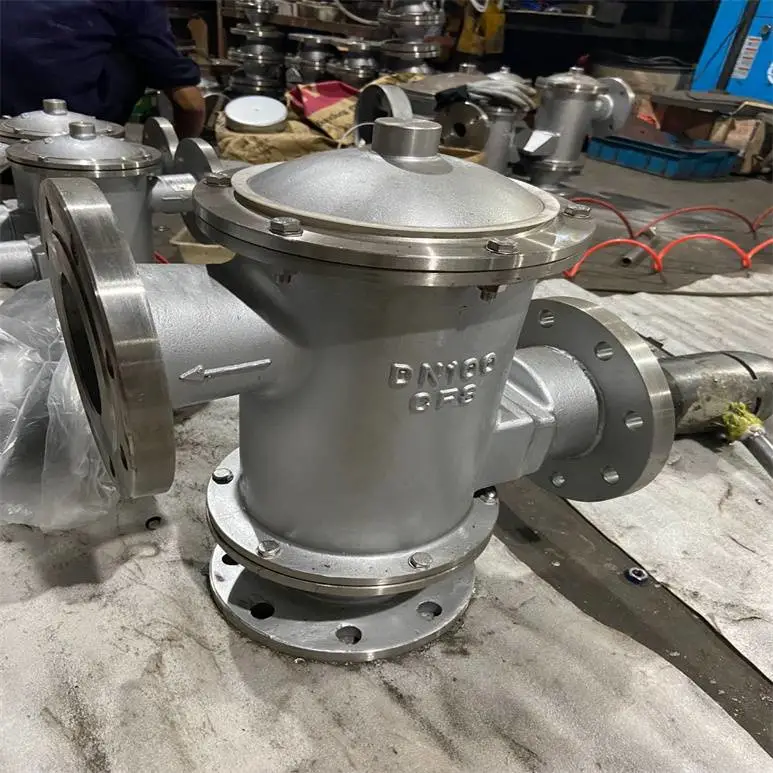

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀

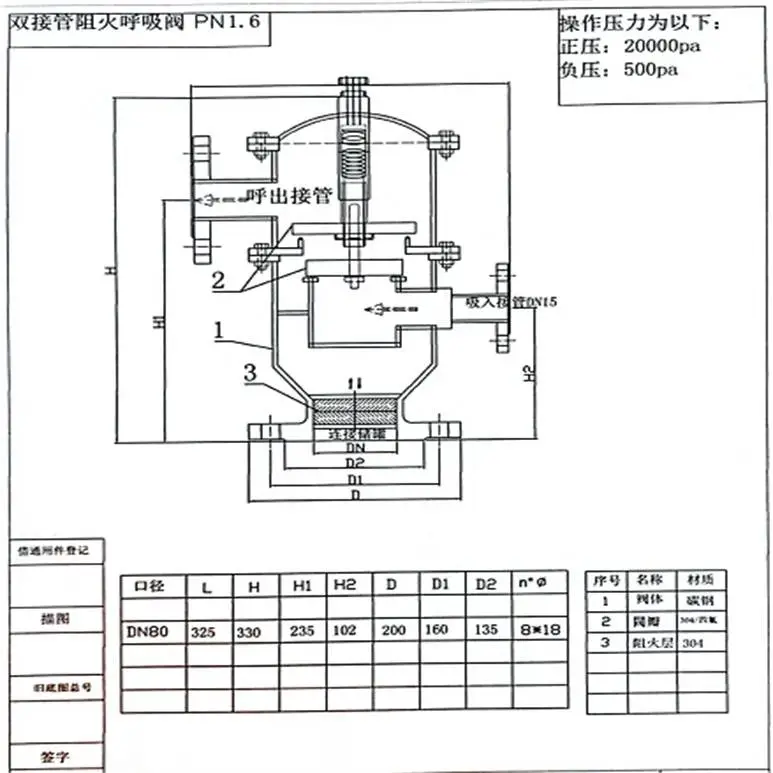

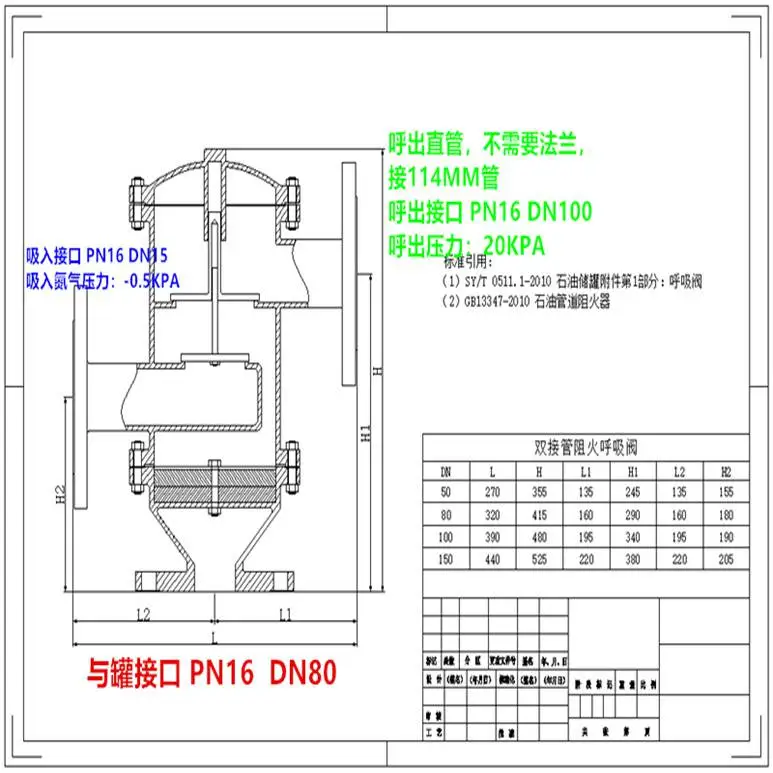

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀外形结构图

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀主要外形尺寸

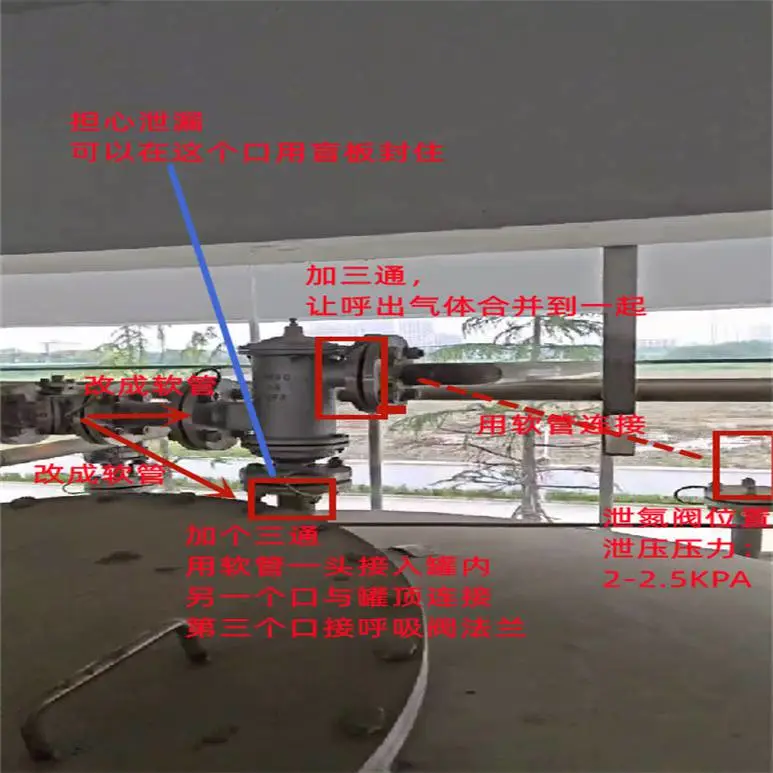

HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀安装维护

　　1、带双接管阻火呼吸阀安装在储油罐的点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
　　2、带双接管阻火呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
　　3、带双接管阻火呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，***导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以***呼吸阀的正常安全运行。
　　4、带双接管阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以***呼吸阀正常工作，维持储罐的安全运行。

二、HXF2-16PO储罐带双接管防爆阻火全衬PO呼吸阀储罐呼吸阀的检验、维护保养

1.《常压储罐完整性管理》（GB/T37327-2019）

8.6.1 常压储罐用呼吸阀每年至少进行一次检验。

8.6.2检验前应审查以下资料:

a )呼吸阀的产品型号、操作压力等级;

b )日期, 产品合格证, 安装日期, 竣工验收文件;

c )运行周期内的在线检查记录;

d )历次定期检验报告。

8.6.3检验前应明确检验项目及合格标准，并取得使用单位认可，使用单位按要求做好准备工作。

8.6.4呼吸阀的检验内容包括外观检查、开启压力、通气量和泄漏量试验等。

8.6.5呼吸阀的外观应无异常锈蚀、泄漏和杂物堵塞。

8.6.6呼吸阀的开启 压力、通气量和泄漏量应满足设计要求。

2.《危险化学品企业安全风险隐患排查治理导则》应急〔2019〕78号

(四)静设备的管理  企业应对储罐呼吸阀（液压安全阀）、阻火器、泡沫发生器、液位计、通气管等安全附件按规范设置，并定期检查或检测，填写检查维护记录。

3.《SY 5225-2005_石油天然气钻井、开发、储运防火防爆安全生产技术规程》

第7.4.1.1条  储油罐呼吸阀、阻火器、液压安全阀的设置应分别按SY/T 0511、SY/T 0512和SY/T 0525.1执行。对安全阀每年至少委托有资格的检验机构检验、校验一次。

第7.4.1.2条  呼吸阀、液压安全阀底座应装设阻火器，呼吸阀、液压安全阀冬季每月至少检查二次，每年进行一次校验。阻火器每季至少检查一次。呼吸阀灵活好用。液压安全阀的油位符合要求，油质合格。阻火器阻火层完好，无油泥堵塞现象。

衬氟呼吸阀维护保养

1、呼吸阀产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中：呼吸阀系列产品在运输时不得倒置。

2、呼吸阀系列产品，应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干净：每半年给阀套、阀杆擦拭一遍变压器油。

3、每半年应检查阻火器呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清楚污渍，然后用清水将阻火层清洗干净，放在通风吹干后再放入壳体内。

四、衬氟呼吸阀订货须知

订货时请注明衬氟呼吸阀产品尺寸、操作压力及材质。当需要其他标准法兰、材质或操作压力时，请在订货时注明。
